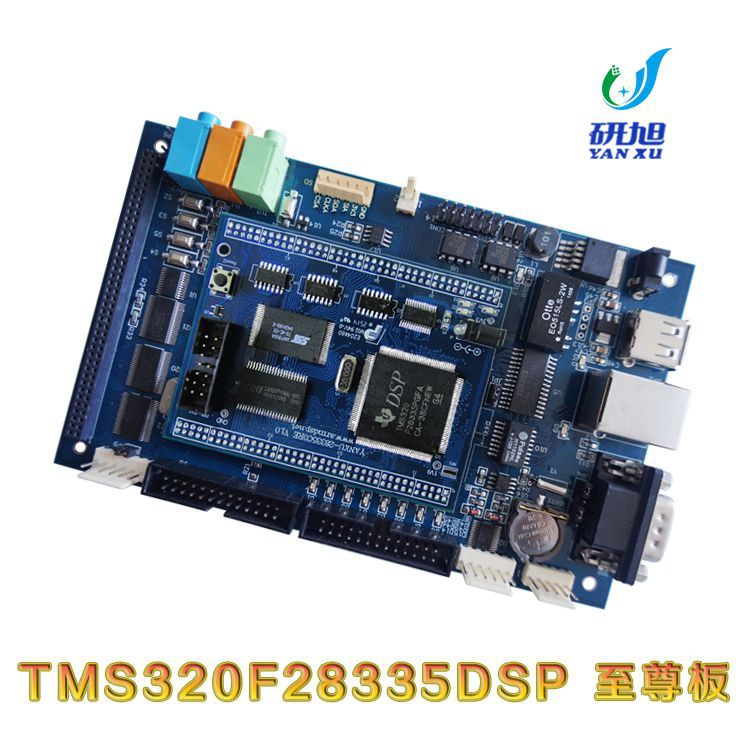

研旭TMS320F28335至尊板

产品特点：

* 由28335核心板和至尊底板组成

* 核心板六层板分拆结构

* 底板是二层板

* 优良的EMC设计

* 丰富的资源和例程

* 完备的技术支持

核心板资源：

* 6层板设计，关注EMC，信号稳定可靠

* 高性能的32位浮点中央处理器TMS320F28335

* 时钟频率150MHz，时钟周期6.67ns

* 低功耗设计，核心电压1.9V，I/O口电压3.3V

* 片内：RAM 34K×16位，Flash 256K×16位

* 外扩：RAM 256K×16位，Flash 512K×16位

        兼容+3.3V与+5V电源接口

        最小系统版，2*80引脚接口，便于二次开

        附带20个代码测试例程

* 采用32位浮点DSP，主频是150MHz，方便电机控制,电力设备控制及工业控制等

* 片上存储器

     SRAM：34K×16位       FLASH：256K×16位

     BOOT ROM：8K×16位    OPT ROM：2K×16位

     其中FLASH、OPT ROM受口令保护，可以保护用户程序。

* 片上外设

     18路PWM，6路HRPWM（高精度），2通道QEP，

     6通道CAP,16通道12位ADC，3通道SCI，2通道MCBSP，

     2通道CAN，1通道SPI,1通道I2C。

底板资源：

* JTAG接口：DSP仿真器连接接口，可进行在线仿真和烧写程序。

* SCI接口：两路232接口，可以与上位机进行串行通信。

* PWM接口：18PWM，方便电机控制。847907469(不是联系方式)

* CAP接口：6路CAP口（和6路正交编码脉冲引脚公用）。

* USB接口：1路高速HOST USB2.0接口，可以**移动硬盘实

         现海量存储。

* 以太网：1路以太网接口，可以与计算机或HUB连接，进行通信。

* LCD：液晶LCD显示接口。（支持串口和并口）。

* CAN：1路CAN2.0接口，用于CAN总线组网。

* DAC输出口：4路DAC输出接口，12位精度，

 输出电压范围：-10V—+10V。

* ADC输入接口：16路AD输入接口，12位精度，

            输入电压范围：0—3V。

* 音频接口：3路Aduio接口，提供录音、播音功能。

* 电机控制接口：两组电机控制接口，每组可以控制一台3相电机。

* DSP外扩接口：20位地址线和16位数据线及其他。

* 电源接口：本板的供电电源为5V。

* 控制接口引脚全经过驱动芯片，驱动能力强。

* 8个光二极管，可用于调试程序和监测等。

* 一个X1226实时时钟和2KB的I2C  EEPROM。

* 手动复位按钮，方便用户复位操作。

实验代码内容——————备  注

GPIO_LED——————GPIO控制点亮LED实验

GPIO_SETUP——————GPIO电平翻转控制点亮LED实验

TIMER0——————定时器0定时控制LED实验

TIMER1——————定时器1定时控制LED实验

TIMER2——————定时器2定时控制LED实验

DA——————DA输出信号实验

AD——————AD查询实验

ADC__INT——————片上触AD实验

DA_AD——————AD采集DA输出信号实验

AIC23——————音频输出实验

McBSP-SPI-LOOKBACK——————mcbsp配置为SPI自测实验

McBSP_LOOKBACK_INT——————mcbsp中断方式自测实验

McBSP_DMA——————DMA方式读mcbsp实验

CAN——————CAN自测实验

39VF800——————外部flash读写实验

ExInt——————按键中断实验

EXRAM——————外部RAM读写实验

DMA_SRAM——————DMA方式读写外部RAM实验

RTL8019——————ARP实验

IP——————IP实验

TCP——————TCP实验

SCIB——————SCIB通信实验

SCIC——————SCIC通信实验

PWM——————PWM实验

PWM_AQ——————PWM正交实验

PWM_TIMER_INT——————PWM定时中断实验

PWM-CAP——————CAP捕获PWM信号实验

PWM_DEADBAND——————PWM死区时间实验

PWM-EQEP——————QEP测PWM信号实验

HRPWM——————高分辨率PWM实验

HRPWM_SFO HRPWM实验

Cap——————捕获实验

CAP-APWM——————CAP配置为APWM实验

QEP-FREQCAL——————QEP测频实验

QEP-POS-SPEED——————QEP测速实验

SPI——————SPI查询方式自测实验

SPI_LOOKBACK_INT——————SPI中断方式自测实验

WATCHDOG——————看门狗实验

EEPROM——————外部EEPROM读写实验

LCD——————LCD实验

UFatSystem——————U盘建立txt文件实验

i2c_rtc——————外部RTC时钟实验

FPU——————浮点运算实验

LCD-flash——————固化LCD程序实验

dc_motor——————直流电机实验

step_motor——————步进电机实验

FFT——————FFT实验

Convolution——————线性卷积实验

FIR——————线性卷积实现FIR实验

FFT-FIR——————FFT实现FIR实验

A-common——————至尊板综合测试实验

DSP_ucosii_run_in_flash_nonBIOS——————ucosii实验
