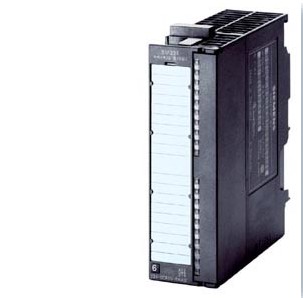

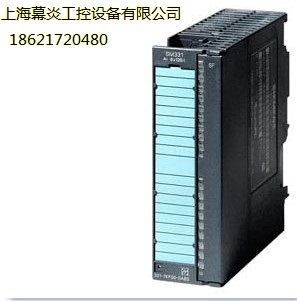

SM331模块特价6ES7331-7KF02-0AB0
SIMATIC S7-300系列PLC，模拟量输入
331，光学隔离，
8ai，分辨率9 / 12 / 14位，
你/我/热电偶/电阻
中断，1x20pin诊断；
删除/插入W.背板总线
=========================================
上海幕炎工控设备有限公司
联系人： 何林波
手机： 18621720480 13296081296
电话； 021-60441296
传真： 021-67897675
工作QQ . 362608289 491373090
邮箱QQ 362608289@qq.com
地址：上海市松江区玉树北路455弄273号201室
=========================================
6ES7331-7KF02-0AB0
SM331, 8AI, 9/12/14BIT
产品信息细节
技术/CAx数据
概览
技术数据
CAx数据
技术数据
Artikelnummer
6ES7331-7KF02-0AB0
SIMATIC S7-300，模拟量输入SM 331，光电隔离，U/I/热电偶/电阻中断，诊断；分辨率9/1 2/14位，8AI，
电源电压
负载电压 L+
● 额定值 (DC)
24 V
● 反极性保护
是的
输入电流
来自负载电压 L+（空载），最大值
30 mA
来自背板总线 DC 5 V，最大值
50 mA
功率损失
功率损失，典型值
1 W
模拟输入
模拟输入端数量
8
● 测量电阻时
4
电压输入允许的输入电压（毁坏限制），最大值
20 V; 持续电压；最大 1 s 内 75 V（占空比 1:20）
电流输入允许的输入电流（毁坏限制），最大值
40 mA
输入范围
● 电压
是的
● 电流
是的
● 热电偶
是的
● 电阻温度计
是的
● 电阻
是的
输入范围（额定值），电压
● 0 至 +10 V
不
● 1 V 至 5 V
是的
● 输入电阻（1 V 至 5 V）
100 k?
● 1 V 至 10 V
不
● -1 V 至 +1 V
是的
● 输入电阻（-1 V 至 +1 V）
10 M?
● -10 V 至 +10 V
是的
● 输入电阻（-10 V 至 +10 V）
100 k?
● -2.5 V 至 +2.5 V
是的
● 输入电阻（-2.5 V 至 +2.5 V）
100 k?
● -250 mV 至 +250 mV
是的
● 输入电阻（-250 mV 至 +250 mV）
10 M?
● -5 V 至 +5 V
是的
● 输入电阻（-5 V 至 +5 V）
100 k?
● -50 mV 至 +50 mV
不
● -500 mV 至 +500 mV
是的
● 输入电阻（-500 mV 至 +500 mV）
10 M?
● -80 mV 至 +80 mV
是的
● 输入电阻（-80 mV 至 +80 mV）
10 M?
