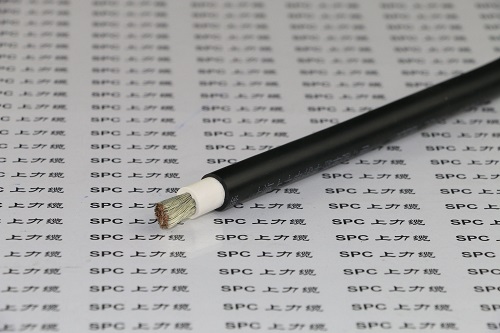

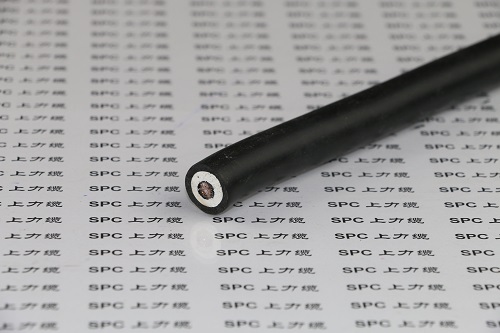

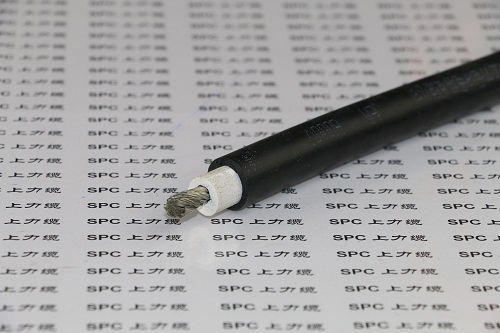

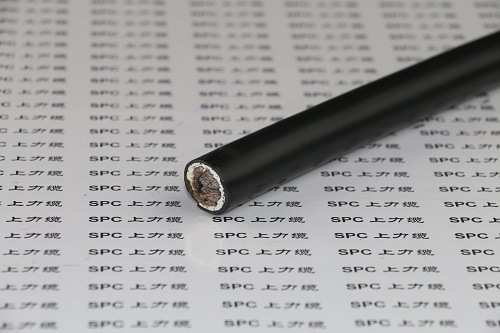

SPCFLEX-CHAIN-OPVC-TRVVP单芯拖链电缆屏蔽型|单芯中度屏蔽拖链电缆

拖链电缆名称：

SPCFLEX-CHAIN-OPVC-TRVV单芯拖链电缆屏蔽型_单芯中度屏蔽拖链电缆_单芯柔性拖链电缆_单芯高柔性拖链电缆_PVC拖链电缆_PVC中度拖链电缆_坦克链拖链电缆_坦克链专用拖链电缆_数控拖链电缆_经济型拖链电缆_PVC护套拖链电缆_PVC护套柔性拖链电缆_高柔性拖链系统专用电缆_坦克链系统拖链电缆_CY-FD拖链电缆_CY拖链电缆_HIFLEX拖链电缆_CHAIN拖链电缆_JZ-CY电缆_JZ-CY拖链电缆_JB-CY电缆_JB-CY拖链电缆_OZ-CY电缆_OZ-CY拖链电缆_OB-CY电缆_OB-CY拖链电缆_铜丝编织屏蔽拖链电缆_镀锡铜丝编织屏蔽拖链电缆_TRVVP拖链电缆_TRVVP中度拖链电缆_TRVVP单芯拖链电缆_TRVVP超柔拖链电缆

拖链电缆应用：

动力拖链或移动机械部件

工业自动化、机电成套设备、数控机床、物流传输系统、机械自动化、生产线、设备安装工程、控制系统等

用于动力、控制、测量及调节电路

需要抗电磁干扰的环境

适合干燥，潮湿及水油混合物的室内或室外，不能直埋地下

拖链电缆结构：

导体：多股精绞细丝导体，符合VDE 0295及IEC 60288第6类导体

绝缘：特殊PVC混合料

芯线颜色：黑色或黄绿双色，可根据客户需要定选用各种颜色

屏蔽：镀锡铜线编织，编织密度≥80%

护套：特殊改性PVC混合料

护套颜色：黑色、灰色或橙色，可根据客户需要定选用各种颜色

拖链电缆特性：

电缆的长期工作温度应不超过70℃

防水、耐油、耐寒、耐磨、抗紫外线

能承受中等的机械应力

具有较强的抗电磁干扰能力

适用于拖链系统中频繁连续弯曲300万次

阻燃特性：符合VDE 0472-804部分B类测试标准和IEC 60332-1-2

拖链电缆技术参数：

工作电压：300/500V   450/750V   600/1000V

测试电缆：2000V      2500V      3500V

导体电阻20℃ ：根据VDE 0295及IEC 60228第6类

绝缘电阻：≥ 20 MΩ/km （20℃）

最小弯曲半径： 固定安装 3 X D（电缆外径）

移动安装：当行程<10米时，弯曲半径为10 X D（电缆外径）

当行程≥10米时，弯曲半径为12 X D（电缆外径）

移动特性：敷设行程：50米，加速度20米/秒2，移动速度≤2米/秒

弯曲寿命：30次/分钟，>300万次

工作温度：固定安装 -30 ~ +70℃

移动安装 -20 ~ +70℃

外护套抗油性：符合IEC60811-2-1

        电缆名称                            电缆型号                   额定电压 芯数 导体结构      标称截面                                                                                                                                  mm2

单芯拖链电缆屏蔽型 SPCFLEX-CHAIN-OPVC-TRVVP 300/500V 1 多股精绞细丝导体 0.08 ~ 10

单芯拖链电缆屏蔽型 SPCFLEX-CHAINO-PVC-TRVVP 450/750V 1 多股精绞细丝导体 0.5 ~ 240

单芯拖链电缆屏蔽型 SPCFLEX-CHAIN-OPVC-TRVVP 600/1000V 1 多股精绞细丝导体 1.5 ~ 240

注：以上规格为常用型，可根据用户要求定制特殊规格
