1工作原理

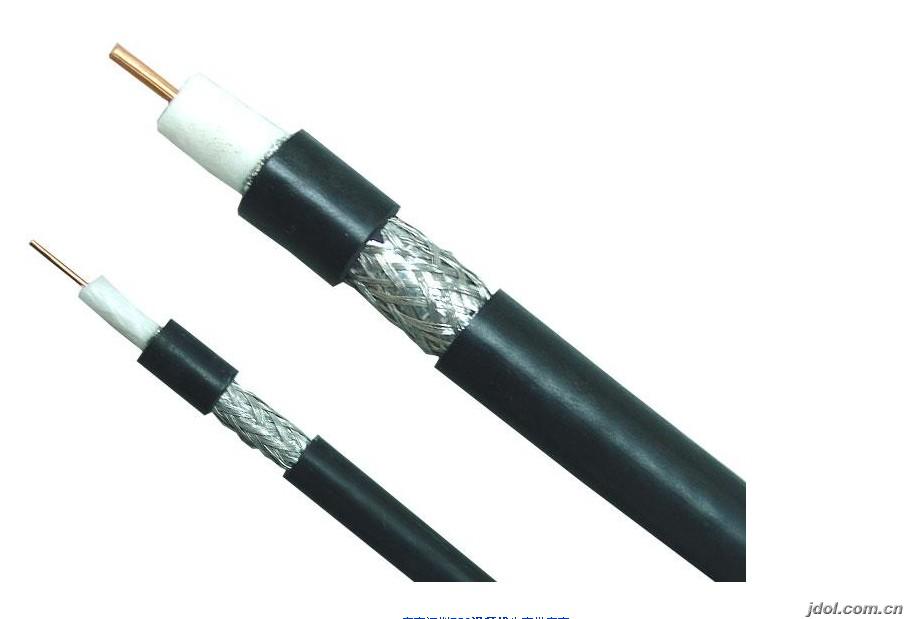

同轴电缆由里到外分为四层：中心铜线（单股的实心线或多股绞合线），塑料绝缘体，网状导电层和电线外皮。中心铜线和网状导电层形成电流回路。因为中心铜线和网状导电层为同轴关系而得名。
同轴电缆传导交流电而非直流电，也就是说每秒钟会有好几次的电流方向发生逆转。
如果使用一般电线传输高频率电流，这种电线就会相当于一根向外发射无线电的天线，这种效应损耗了信号的功率，使得接收到的信号强度减小。
同轴电缆的设计正是为了解决这个问题。中心电线发射出来的无线电被网状导电层所隔离，网状导电层可以通过接地的方式来控制发射出来的无线电。
同轴电缆也存在一个问题，就是如果电缆某一段发生比较大的挤压或者扭曲变形，那么中心电线和网状导电层之间的距离就不是始终如一的，这会造成内部的无线电波会被反射回信号发送源。这种效应减低了可接收的信号功率。为了克服这个问题，中心电线和网状导电层之间被加入一层塑料绝缘体来保证它们之间的距离始终如一。这也造成了这种电缆比较僵直而不容易弯曲的特性。
2历史发展

1880年─奥利弗·黑维塞在英格兰取得同轴电缆的专利权（专利权号码 1,407）。
1884年─维尔纳·冯·西门子在德国取得同轴电缆的专利权。
1941年─在美国，AT&T铺设了第一条商用同轴电缆。并在明尼苏达州的明尼阿波利斯连至威斯康辛州的史第分·普颖特。它所使用的L1系统能容纳一条电视频带或480条电话线路。
1956年─全球第一条横渡大西洋的同轴电缆──TAT-1（Transatlantic No. 1）已经铺设好。[1]
宽带电缆

是CATV系统中使用的标准，它既可使用频分多路复用的模拟信号发送，也可传输数字信号。同轴电缆的价格比双绞线贵一些，但其抗干扰性能比双绞线强。当需要连接较多设备而且通信容量相当大时可以选择同轴电缆。
网络

（COAXIAL CABLE）内外由相互绝缘的同轴心导体构成的电缆：内导体为铜线，外导体为铜管或网。电磁场封闭在内外导体之间，故辐射损耗小，受外界干扰影响小。常用于传送多路电话和电视。
同轴电缆的得名与它的结构相关。同轴电缆也是局域网中最常见的传输介质之一。它用来传递信息的一对导体是按照一层圆筒式的外导体套在内导体（一根细芯）外面，两个导体间用绝缘材料互相隔离的结构制选的，外层导体和中心轴芯线的圆心在同一个轴心上，所以叫做同轴电缆，同轴电缆之所以设计成这样，也是为了防止外部电磁波干扰异常信号的传递。

3分类方式

同轴电缆可分为两种基本类型，基带同轴电缆和宽
同轴电缆
同轴电缆
带同轴电缆。目前基带是常用的电缆，其屏蔽线是用铜做成的网状的，特征阻抗为50(如RG-8、RG-58等)；宽带同轴电缆常用的电缆的屏蔽层通常是用铝冲压成的，特征阻抗为75(如RG-59等)。[2]
同轴电缆根据其直径大小可以分为：粗同轴电缆与细同轴电缆。粗缆适用于比较大型的局部网络，它的标准距离长，可靠性高，由于安装时不需要切断电缆，因此可以根据需要灵活调整计算机的入网位置，但粗缆网络必须安装收发器电缆，安装难度大，所以总体造价高。相反，细缆安装则比较简单，造价低，但由于安装过程要切断电缆，两头须装上基本网络连接头（BNC），然后接在T型连接器两端，所以当接头多时容易产生不良的隐患，这是目前运行中的以太网所发生的最常见故障之一。
无论是粗缆还是细缆均为总线拓扑结构，即一根缆上接多部机器，这种拓扑适用于机器密集的环境，但是当一触点发生故障时，故障会串联影响到整根缆上的所有机器。故障的诊断和修复都很麻烦，因此，将逐步被非屏蔽双绞线或光缆取代。

4品种介绍

介绍
同轴电缆分为细缆：RG-58　和粗缆RG-11　两种。以及使用极少的半刚型同轴电缆和馈管。
细缆
细缆的直径为0.26厘米，最大传输距离185米，使用时与50Ω终端电阻、T型连接器、BNC接头与网卡相连，线材价格和连接头成本都比较便宜，而且不需要购置集线器等设备，十分适合架设终端设备较为集中的小型以太网络。缆线总长不要超过185米，否则信号将严重衰减。细缆的阻抗是50Ω。
粗缆
粗缆(RG-11)的直径为1.27厘米，最大传输距离达到500米。由于直径相当粗，因此它的弹性较差，不适合在室内狭窄的环境内架设，而且RG-11连接头的制作方式也相对要复杂许多，并不能直接与电脑连接，它需要通过一个转接器转成AUI接头，然后再接到电脑上。由于粗缆的强度较强，最大传输距离也比细缆长，因此粗缆的主要用途是扮演网络主干的角色，用来连接数个由细缆所结成的网络。粗缆的阻抗是75Ω。
半刚型同轴电缆
这种电缆使用极少，通常用于通讯发射机内部的模块连接上，因为这种线传输损耗很小，但也有一些缺点，比如硬度大，不易弯曲。此外，此类电缆的传输频率极高大部分都可以到达30Ghz。型号为CXJ--50--3此类电缆典型结构如下表所示结构材料直径(mm) 1. 内导体镀银铜线 0.93 2.绝缘体聚四氟乙烯(PTFE) 3.00 3. 外导体
①无缝退火紫铜管 3.58
②镀锡(合金)无缝紫铜管
③镀银无缝紫铜管
目前工艺在逐渐进步，也出现了一些弯曲幅度较大的此类线材，但笔者推荐在对柔韧性要求不高的地方，尽量使用传统的铜管外导体的此类线材，以保证稳定性。
基本信息
英文简称SYV,常有的有75-7，75-5，75-3，75-1等型号，特性阻抗都是75欧姆，以适应不同的传输距离。是以非对称基带方式传输视频信号的主要介质。
主要应用范围
主要应用范围如：设备的支架连线，闭路电视(CCTV)，共用天线系统(MATV) 以及彩色或单色射频监视器的转送。这些应用不需要选择有特别严格电气公差的精密视频同轴电缆。视频同轴电缆的特征电阻是75 欧姆，这个值不是随意选的。物理学证明了视频信号最优化的衰减特性发生在77 欧姆。在低功率应用中，材料及设计决定了电缆的最优阻抗为75 欧姆。
标准视频同轴电缆既有实心导体也有多股导体的设计。建议在一些电缆要弯曲的应用中使用多股导体设计，如CCTV 摄像机与托盘和支架装置的内部连接，或者是远程摄像机的传送电缆。还包括监控设备
