DC110V/DC24V 30A

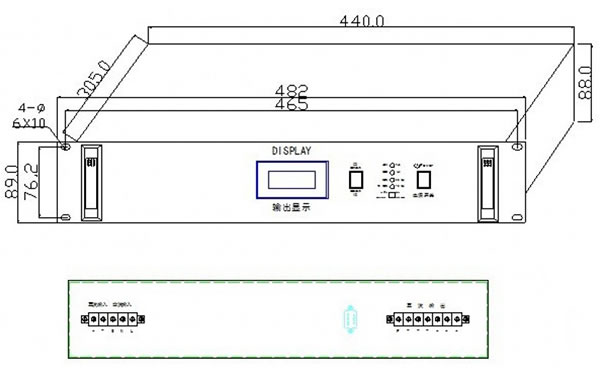

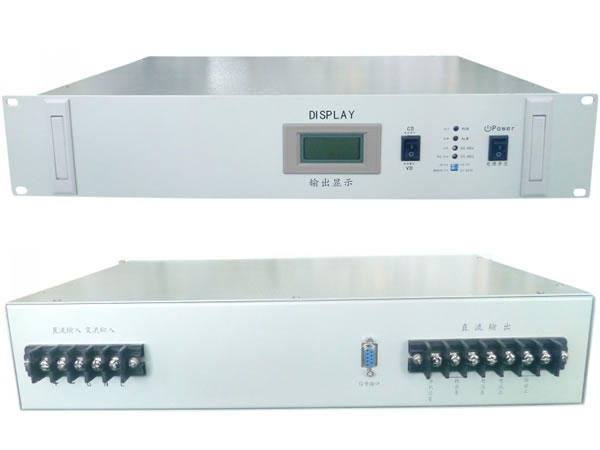

高频开关电源整流模块采用先进的双管正激开关技术，模块之间采用隔离设计，防止模块间相互影响，在N+1备份的情况下，即使有1台或几台模块出现故障，也不影响其它模块的并联运行；模块间能实现自动均流；表头型模块采用3位半的表头显示，显示输出电流电压，简单实用。模块采用宽度为19"、高度为2U的标准机箱，易于安装
技术参数
|
项 目 |
测量条件 |
MIN |
TYP |
MAX |
单 位 |
|
输入电压范围 |
输出24V/30A |
90 |
110 |
140 |
V |
|
开机浪涌 |
输入110V，满载 |
|
|
8 |
A |
|
输出电压范围 |
输入110V， |
42 |
53.5 |
58 |
V |
|
输出电流 |
输入110V，输出26.7V |
|
20.0 |
31 |
Adc |
|
输出限流点 |
输入110V |
|
|
31 |
A |
|
负载调整率 |
输入110V, 输出5%～100%满载 |
|
|
0.5 |
% |
|
电网调整率 |
输入90～140V 输出26.7V/30A |
0.1 |
|
0.1 |
% |
|
电话衡重杂音 |
输入110V,输出满载 300～3400HZ |
|
|
2 |
mV |
|
蜂一峰值杂音 |
输入110V,输出满载 0～20MHZ |
|
|
100 |
mV |
|
宽频杂音 |
输入110V,输出24V/30A 3.4～150KHZ 0.15～30MHZ |
|
|
50 20 |
mV mV |
|
离散杂音 |
输入110V,输出24V/30A 3.4～150KHZ 150～200KHZ 200～500 KHZ 0.5～30MHZ |
|
|
5 3 2 1 |
mV mV mV mV |
|
效 率 |
输入110V,输出满载 |
85 |
|
|
% |
|
动态响应 |
20%～100%阶跃负载 80～150 V阶跃电网 |
|
|
100 100 |
us us |
|
输入保护 (输出50%负载) |
过压保护,关断输出 |
|
140 |
|
V |
|
电网正常,恢复输出 |
|
135 |
|
V |
|
|
输出过压保护 |
过压保护,关断输出 |
|
|
29.5 |
V |
|
温度系数 |
输入110V，输出满载 |
|
|
0.0002 |
1/℃ |
|
工作温度 |
40℃以上为50%满载 |
-10 |
|
+50 |
℃ |
|
存储温度 |
|
-40 |
|
+85 |
℃ |
|
MTBF |
|
100,000 |
|
|
小时 |
|
重 量 |
|
|
|
7.0 |
Kg |
保护功能
1. 输入过欠压保护
电网电压波动大时，防止模块长期工作在低电压或高电压的情况下导致模块使用寿命缩短或损坏，模块设有输入过欠压保护电路，出现过欠压后模块自动锁死，电网电压正常时，模块可以自动恢复工作。
2. 输出过压保护
输出电压过高对用电设备会造成灾难性事故，为杜绝此类情况发生，我公司的高频模块内有过压保护电路，出现输出过压后模块自动锁死，相应模块故障指示灯亮，故障模块自动退出工作而不影响整个系统正常运行。
3. 输出限流保护
每个模块的输出功率受到限制，输出电流不能无限增大，因此每个模块输出电流最大限制为额定输出电流的1.05倍，如果超负荷，模块自动调低输出电压以保护模块。
4. 短路保护
整流模块输出特性如图2，输出短路时模块在瞬间把输出电压拉低到零，限制短路电流在限流点之下，此时模块输出功率很小，以达到保护模块的目的。模块可长期工作在短路状态，不会损坏，排除故障后模块可自动恢复工作。
5. 模块并联保护
每个模块内部均有并联保护电路，绝对保证故障模块自动退出系统，而不影响其它正常模块工作。
6. 过温保护
过温保护主要是保护大功率变流器件，这些器件的结温和电流过载能力均有安全极限值，正常工作情况下，系统设计留有足够余量，在一些特殊环境下，如环境温度过高、风机停转等情况下，模块检测散热器温度超过75℃时自动关机保护，温度降低到65℃时模块自动启动。
7. 过流保护
过流保护主要保护大功率变流器件，在变流的每一个周期，如果通过电流超过器件承受电流，关闭功率器件，达到保护功率器件的目的。过流保护可自动恢复。测量功能
能够自动测量模块输出电压和电流以及模块的工作状态，并通过LCD显示，使用者可以直观方便的了解模块和系统工作状态。
