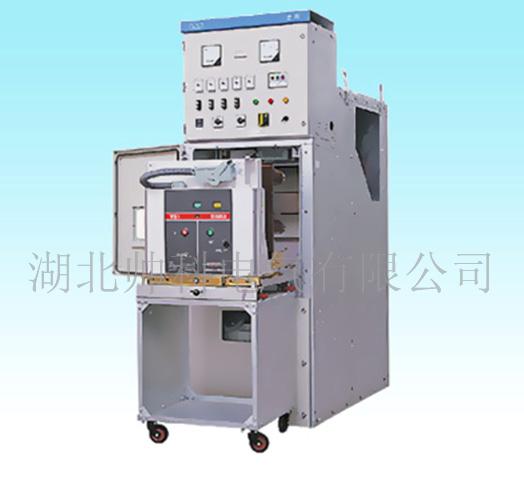

  KYN28A型户内交流金属铠装移开式开关设备
一、概述
      KYN28A型户内交流金属铠装移开式开关设备系列额定电压3-12kV三相交流50Hz单母线及单母线分段系统的成套配电装置。用于发电厂送电、电业系统和工矿企业变电所受电、配电及高压电动机启动等，实现控制、保护、检测之目的。
        本开关柜能满足GB3906、IEC298等标准要求，并且具有防止误操作断路器、防止带负荷拉手车、防止带电关合接地开关、防止接地开关在接地位置时送电和防止误入带电隔离等“五防”功能。开关柜既可配用ABB公司的VD4真空断路器，又可配用我国产的VS1真空断路器，实为一种性能优越的配电装置。
  二、主要特点
?    柜体结构采用敷铝锌板经CNC机床使用多重折弯工艺加工之后栓接而成；
?    所有操作均在柜门关闭状态下进行；
?    防护等级高，可防止杂物和虫害侵入；
?    简单有效的“五防”闭锁，防止误操作；
?    可配用VS1及VD4型真空断路器；
?    更换断路器简单，手车互换性能好；
?    柜体可靠墙安装、柜前维护，减少占地面积；
?    电缆室空间充裕、可连接多根电缆；
        断路器室和电缆室可分别加装加热器，防止凝露与腐蚀发生。
  三、结构说明
      开关柜由固定的柜体和可抽出部分（手车）两部分组成。柜体外壳和各功能单元的隔板均采用敷铝锌钢板栓接而成。开关柜的外壳防护等级达到IP4X，各隔室的防护等级为IP2X。开关柜具有架空进出线、电缆进出线及左右联络功能，可以根据用途将各方案的开关柜排列组成能完成设计功能的配电装置。
        本开关柜的安装与调试均可正面进行，可以靠墙，以节省占地面积，减少投资。
  四、开关柜主要技术参数
项目    单位      数  据
额定电压    kV      3，6，10
额定电流    A      630    1250    1600    2000    2500    3150
额定频率    Hz    50
额定短时耐受电流    kA                20    25    31.5    40
额定峰值耐受电流    kA      50    63    80    100
额定工频耐受电压    极间、极对地    KV    42/1min
    断口间        48/1min
额定雷击冲击耐受电压    极间、极对地    KV    75
    断口间        85
额定短路持续时间    s    4
防护等级          外壳IP4X，隔室间IP2X
