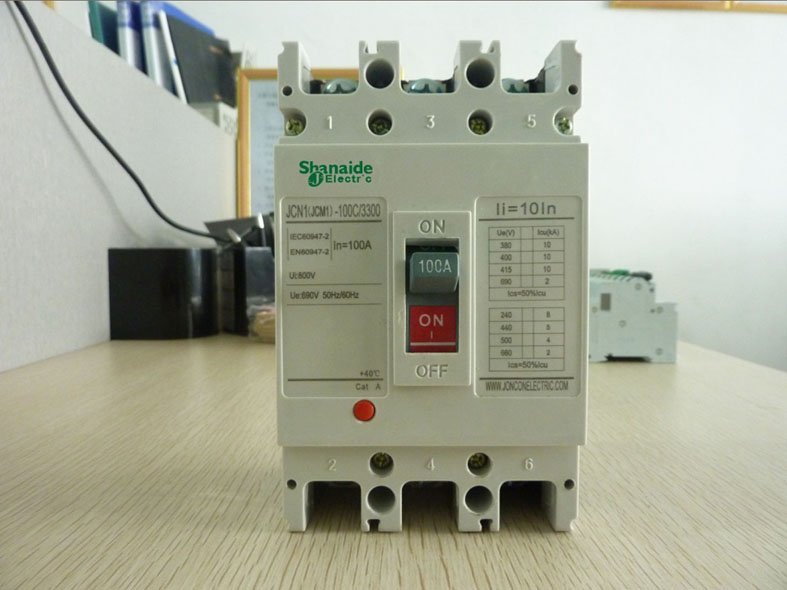

上海施耐德JCM100-80A塑壳断路器
一、产品介绍：
壳架电流：100A，160A，250A，400A，630A  分断等级：36KA，50KA，70KA，100KA，150KA。
安装方式：固定式，插入式，抽出式。
操作方式：拨动手柄，旋转手柄，延伸旋转手柄，电动操作机构。
脱扣单元：TM,  Mic2.2,  Mic2.3,  Mic5.2A,  Mic5.3A,  Mic5.2E,  Mic5.3E,  Mic6.2A,  Mic6.3A,  Mic6.2E,  Mic6.3E,  MA,  1.3M,  Mic6.2E-M,  Mic6.3E-M,  Mic2.2G等。
应用情况：配电保护、电动机保护、发电机保护、400Hz应用、负荷开关、双电源切换系统等。
参数测量功能：A或E型脱扣单元，可以实现多种电力参数的测量。
柜门显示单元FDM121，可以显示所有脱扣单元测量的信息。
Modbus通信模块，配合BSCM（断路器状态控制模块）以及带通信功能的电操，可以实现四遥功能。
附件齐全：
□  SDx可以实现故障诊断功能，特别是可以实现过载指示功能。
□  新的电操及旋转手柄，柜门开孔尺寸统一。
□  NSX接线附件，连接电子脱扣单元与FDM121柜门显示单元或通信模块。
□  口袋电源，方便客户随时检查断路器液晶显示屏及“Ready”LED准备就绪指示灯。
二、产品脱扣单元型号说明
Mic2.3（电子脱扣单元）
Mic5.3A（三段保护＋电流表）
Mic5.3E（三段保护＋多功能表）
Mic6.3A（三段保护＋接地＋电流表）
Mic6.3E（三段保护＋接地＋多功能表）
三、产品卖点：
传承NS极致保护优势
□  双旋转结构——极强的限流能力。
□  能量脱扣——最可靠的保护。
□  模块化设计——便于客户定购产品。
超越NS经典
□  更加优秀的完全选择性——保证用电的连续性。
□  更加精确的电子脱扣技术——保护更加可靠。
□  “Ready”LED准备就绪指示灯，实时指示NSX处于正常状态。
□  “100％紧固”限力矩螺钉，保证本体及脱扣单元组装可靠。  精准测量
□  A型和E型脱扣单元内置双重互感器专利技术，可以精确测量各种电力参数。
□  A型可以测量电流参数。
□  E型可以测量电流、电压、功率、功率因数、频率、电量、谐波畸变率等参数。
□  FDM121柜门显示单元与脱扣单元通过RJ45接线相连，可以实现海量数据显示。
全面电能管理
□  Mic5及6脱扣单元可以实现多种电力参数测量、报警、故障诊断、运行时间、历史日志等功能。
□  维护与配置模块可以实现多种设置、模拟报警、检查脱扣曲线等功能。
□  SDx可以实现故障诊断及故障的分类指示功能，特别是可以提供过载指示功能。
□  SDTAM可以实现电动机的过载预报警功能。
□  多种的软件RSU、RCU、PowerView,  轻松实现电能管理。
便捷通信
□  RJ45通用接线技术，连接所有通信附件，使得搭建复杂通信网络更加容易。
□  BSCM断路器状态控制模块，可以在上位机与开关之间传输断路器状态信息。
□  Modbus通信模块，轻松实现断路器与上位机之间的数据传输。
□  方便客户标注及选型，推出通信套装方案，标注及订货只需说明方案号即可。
四、产品订货号说明
NSX产品订货号以LV或TRV开头，分别代表不同产品类型：
LV＊＊＊＊＊  ：断路器，脱扣单元及附件。
TRV＊＊＊＊＊：通信类产品。
COM＊  ：通信或测量方案号，同时也代表通信或测量方案的订货号。
