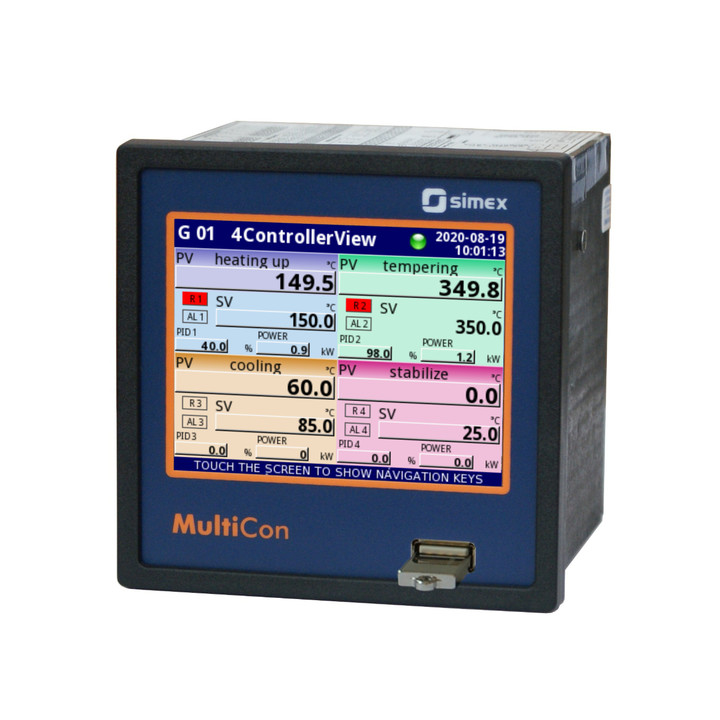

代号： CMC-99
MultiCon = 仪表 + 控制器 + 记录仪 + HMI + SCADA 合一
基于Linux的稳定固件
27 个可用的输入/输出模块
60个逻辑通道

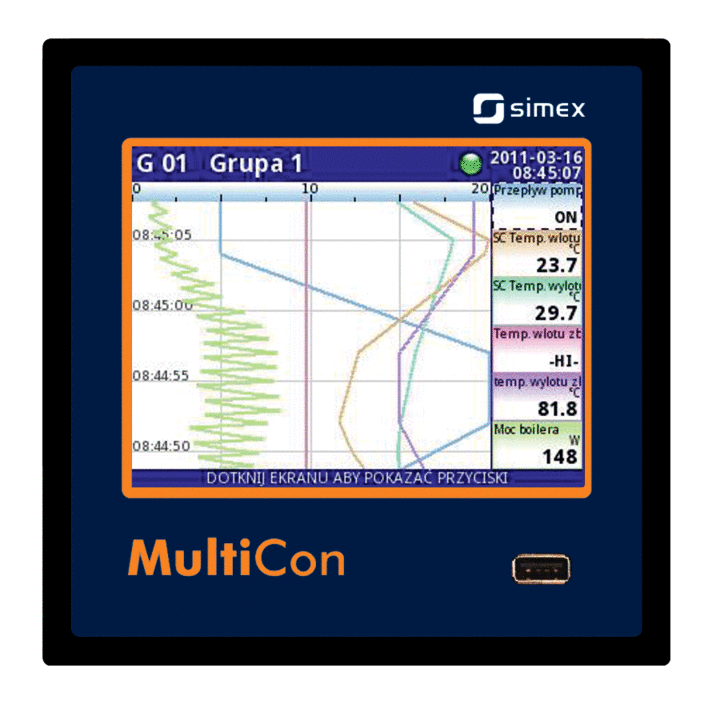

彩色 LCD 显示屏 3.5" TFT，带触摸屏
以最大速度 10Hz（每秒十个样本）记录数据
4 GB 内部数据存储器
RS-485（Modbus RTU）、USB Host、以太网通信
面板，96 x 96 毫米外壳中的紧凑型设备
描述
MultiCon CMC-99是一款功能强大且用途广泛的紧凑型多通道控制器，如果需要并激活记录功能，它可以记录数据。因此，它是首批集成高级控制功能（PID、开/关、时间和配置文件等）和记录设定点、激励和受控对象当前状态的工业设备之一。基于 Linux 固件，稳定，触摸屏使配置变得简单舒适，数据显示也具有可读性和吸引力。尽管 MultiCon CMC-99 的外壳很小，但它可以集成多达 48 个输入，其结构允许用户几乎可以自由配置，只需从 27 个可用的输入/输出模块中选择最多 3 个即可
|
输入类型 |
取决于配置： 最多 9 个通用输入 最多 48 个模拟输入 最多 48 个数字输入 最多 24 个 TC 输入 最多 12 个 RTD 输入 最多 12 个计数器/流量计/流量计输入 1 个数字输入 24V DC 混合：模拟-NTC温度 混合：模拟数字 |
|
输入范围 |
0/4...20 毫安 0/1...5V, 0/2...10V 0...30V -10...25 毫伏、-10...100 毫伏、0…600 毫伏、±25 毫伏、±100 毫伏 0...300Ω, 0...3kΩ Pt100, Pt500, Pt1000 (PN-EN): -100...600°C, Pt'50, Pt'100, Pt'500 (GOST): -200...600°C, Ni100, Ni500, Ni1000 ( PN-EN): -60...180°C, Cu50, Cu100: -50...200°C, Cu'50, Cu'100 (GOST): -200...200°C TC K：-200...+1370°C，S：-50...+1768°C，J：-210...+1200°C，T：-200...+400°C，N ：-200...+1300°C，R：-50...+1768°C，B：+250...+1820°C，E：-200...+1000°C 0-20（1/秒）、0-20（1/分钟）、0-20（1/小时） 4-20（1/秒）、4-20（1/分钟）、4-20（1/小时） |
|
输出类型 |
取决于配置： 8 个模拟 4...20 毫安最大。 16 继电器 1A/250V 最大。 4 继电器 5A/250V 最大。 最大 48 个 SSR 24V直流 |
|
电源 |
16...35V 交流电，19...50V 直流电 85..260V 交流/直流 |
|
展示 |
3.5 英寸图形 TFT，16 位色，320 x 240 像素，带触摸屏 |
|
内存容量 |
内部 4 GB |
|
数据记录周期 |
从 0.1 秒到 24 小时，分辨率为 0.1 秒 |
|
通讯接口 |
RS-485 / Modbus RTU USB主机端口 ETU（1 或 2 个 USB 主机，1 个以太网 10 Mb/s） ACM（3 x RS-485/RS-232、1 或 2 x USB 主机、1 x 以太网 10 Mb/s） |
|
传输协议 |
NTP 网络服务器 HTTP Modbus RTU / 主机 Modbus RTU / 从站 Modbus TCP 服务器 |
|
工作温度 |
0...+50°C -20…+50°C |
|
防护等级 |
IP 40（前置 USB 主机） IP 54（前置 USB 主机 + 带钥匙的透明门 STD-99/141） IP 65（正面） 可选的集成框架，用于面板开孔密封 |
|
案例材料 |
NORYL-GFN2S E1 |
|
安装 |
控制板 |
|
外壳尺寸 |
96 x 96 x 100 毫米 |
