产品概述

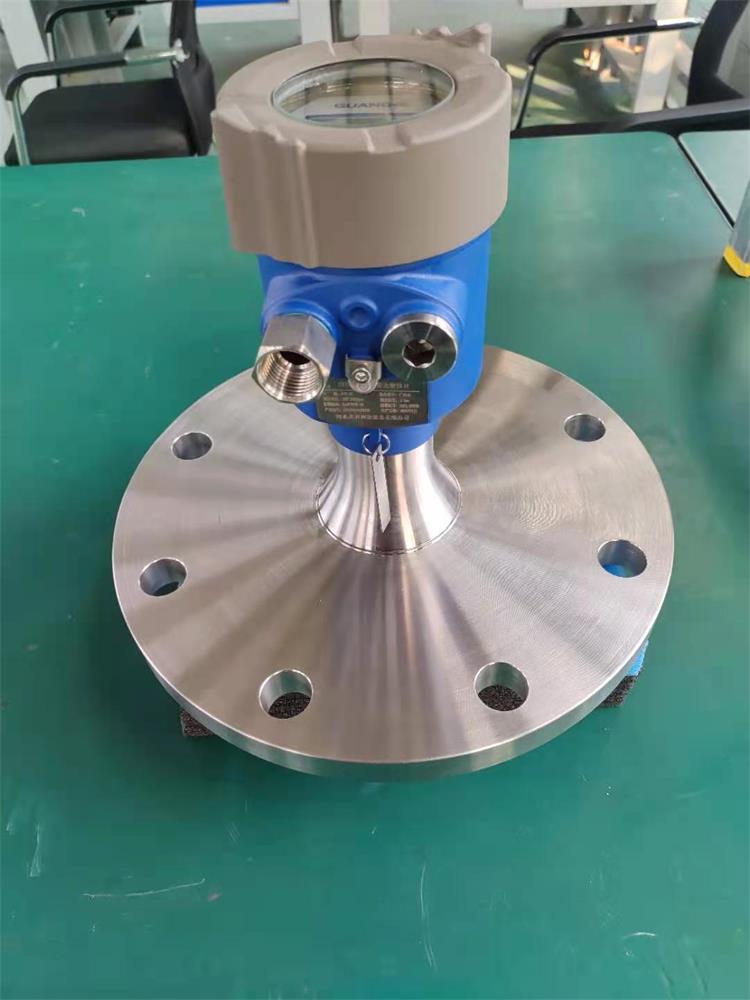

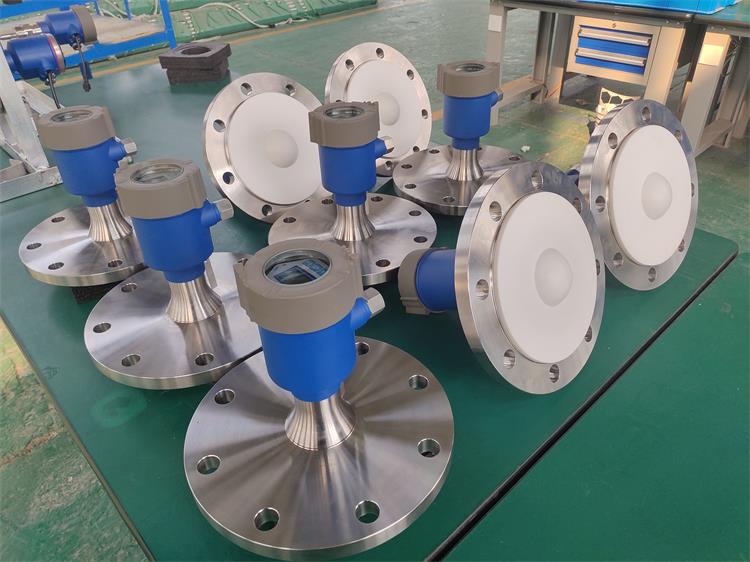

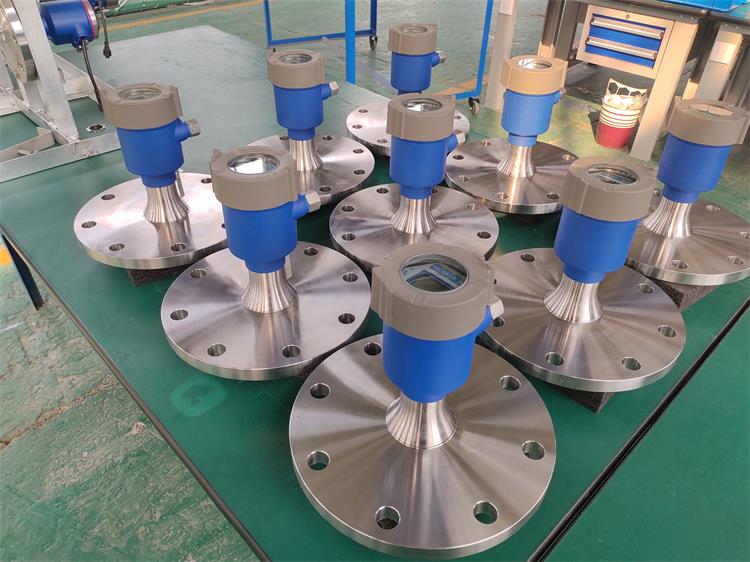

YWG-80G雷达液位计是依据时域反射原理（TDR)为基础研制而成。雷达波以光速运行，运行时间通过电子部件被转换成物位信号，探头发出高频脉冲在空间以光速传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号，从而达到精确测量的目的。
雷达液位计具有便捷的安装方式和标准的通信接口，4～20mA（HART）、RS-485与PLC、DCS通讯，该产品还具有防爆和本安两种安全形式，,可广泛适用石油，化工，食品，水处理等行业的液位、料位的连续测量。
产品特点
模块化设计，测量精度高，长期稳定性好，无维护工作量；
体积小、重量轻、结构精巧、安装便捷；
防潮、防尘、防雷击、防射频干扰；
4～20mA（HART）标准信号、RS485支持MODBUS RTU通讯接口，可实现数据的远距离传输；
支持手机蓝牙调试 WIFA调试
采用高频26GHz、调频80GHz、120GHz的发射频率，可应用于各种复杂工况；
不受噪音、蒸汽、粉尘、真空等工况影响，适合多种场合的液体固体等介质测量；
可配套罐旁显示仪，实现罐下显示；
接触和非接触式两种安装方式，适用于不同量程，不同介质，不同罐体的液物位测量；
尤其适用于原油、重油和高粘度化工产品，有惰性气体及挥发性气体等介质的精确测量。
产品参数
供电电源：DC 24V/ AC 220V
测量范围：0~30m
测量精度：±1mm、±5mm、±10mm(喇叭天线）；±1mm、±3mm、±5mm(波导天线）
分 辨 率：1mm
显示形式：LCD中文菜单显示
输出信号：4~20mA HART（两线/四线)、RS485 MODBUS
线 制：二线制、四线制
功 耗：≤1.2W
测量介质：液体、颗粒、固体
介质压力：常压、高压≤4MPa(喇叭口天线)；常压、高压≤40MPa(波导天线)
介质温度：-40℃~+80℃ -40℃~+150℃
环境温度：-40℃~+70℃
防爆标志： ExiaIICT6或 Exdia[iaGa]IICT6
防护等级：IP65、IP67、IP68
天线类型：喇叭天线、波导天线、锥形天线或根据需要选用
电气接口：M20×1.5、NPT1/2、NPT3/4可选
重 量：2KG(不含法兰、天线）
安全等级：SIL3
安装要求：一般采用标准法兰安装到罐顶，也可采用旁通管安装，导波管安装等多种方式。安装位置在罐体直径的1/4或1/6处，距罐壁距离为200mm。拱形、圆形罐体不能安装在罐顶的中间部位，天线伸入到罐里至少10mm的距离；测量锥形罐体，应安装在锥形罐体的平面的中间，保证可以测量到锥形顶部；测量有堆料的罐体，法兰选型应选择万向法兰（可调节方向）。
注意事项：雷达液位计不能安装在进料口处，拱形罐不要将仪表安装在顶部中心，避免多次强波反射；避免安装在有很强涡流的地方；如有搅拌或很强的化学反应等，建议采用导波管或旁通管安装方式；导波管安装时要注意内壁一定要光滑，下面开口的导波管必须达到需要的液位。导波雷达液位计应保证探极线在管内位置相对稳定，必要时对探极线加支撑拉直。
