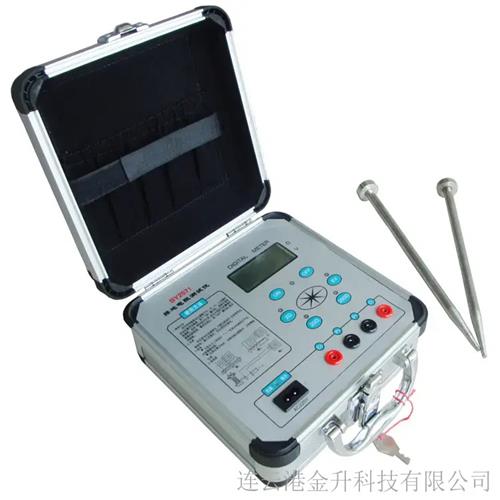

BY2571接地电阻测试仪

产品简介

BY2571接地电阻测试仪摒弃传统的人工手摇发电工作方式，采用先进的中大规模集成电路，应用DC/AC变换技术将三端钮、四端钮测量方式合并为一种机型的新型接地电阻测量仪。
接地电阻测试仪适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体电阻值；本表还可测量土壤电阻率及地电压。

产品特征

1、结构上采用高强度铝合金作为机壳，电路上为防止工频、射频干扰采用锁相环同步跟踪检波方式并配以开关电容滤波器，使仪表有较好的抗干扰能力。
2、采用DC/AC变换技术将直流变为交流的低频恒定电流以便于测量。
3、允许辅助接地电阻在0～2KΩ（RC），0～40KΩ（RP）之间变化，不致于影响测量结果。
4、本仪表不需人工调节平衡，3(1/2)位LCD显示，除测地电阻外，还可测低电阻导体电阻、土壤电阻率以及交流地电压。
5、如若测试回路不通表头显示“1”代表溢出，符合常规测量习惯。
产品参数
1、使用条件
环境温度：0℃～+45℃
相对湿度：≤85%RH
2、测量范围及恒流值（有效值）
电阻：0～1.999Ω（10mA），2～19.99Ω(10mA)，20～199.9Ω(1mA)
电压：AC 0～20V
3、测量精度及分辨率
精度：0.5Ω～200Ω≤±5%±2d
1～20V≤±5%±2d
分辨率：0.001Ω、0.01Ω、0.1Ω、0.01V
4、辅助接地电阻及地电压引起的测量误差
? 允许辅助接地电阻RC（C1与C2之间）
C2，P2必须是短接在一起检测
0～2Ω，2～20Ω ≤1KΩ
20～200Ω ≤2KΩ
RP（P1与P2之间）<40KΩ 误差≤±5%
? 允许地电压（工频有效值）≤5V 误差≤±5%
5、电源及功耗
*大功率损耗≤2W
直流：8×1.5V(AA，R6)电池
交流：220V/50Hz
6．体积与重量
体积：217mm×217mm×133mm
重量：≤1.8kg
