焊接拉力测试仪(1)焊接接头的拉伸试验焊接拉力测试。(包括全焊缝拉伸试验)。试验的目的是测定焊接接头(焊缝)的强度(抗拉强度σb，屈服点σs)和塑性(伸长率δ，断面收缩率ψ)，并且可以发现断口上某些缺陷(如白点)。试验可按GB2651-89《焊接接头拉伸试验方法》进行。

(2)可以通过FR-100C伺服拉力试验机焊接接头的弯曲试验。试验目的是检验焊接接头的塑性，并同时可反映出各区域的塑性差别、暴露焊接缺陷和考核熔合线的质量。弯曲试验分面弯、背弯和侧弯三种，试验可按GB2653-89《焊接接头弯曲及压扁试验方法》进行。

(3)焊接接头的冲击试验。试验的目的是测定焊接接头的冲击韧度和缺口敏感性，作为评定材料断裂韧性和冷作时效敏感性的一个指标。试验可按GB2650-89《焊接接头冲击试验方法》进行。

(4)焊接接头的硬度试验。试验的目的是测量焊缝和热影响区金属材料的硬度，并可间接判断材料的焊接性。试验可按GB2654-89《焊接接头及堆焊金属硬度试验方法》进行。

(5)伺服拉力试验机对焊接接头(管子对接)的压扁试验。试验目的是测定管子焊接对接接头的塑性。试验可按GB2563-89《焊接接头弯曲及压扁试验方法》惊醒。

(6) 焊接接头(焊缝金属)的疲劳试验。试验目的是测量焊接接头(焊接金属)的疲劳极限(σ-1)。试验可按GB2656-81《焊缝金属和焊接接头的疲劳试验方法》进行。

焊接拉力测试仪技术参数：

型号	FR-100C
Z大负荷	5T以内自选
精度等级	0.5级
有效测力范围	0.4％～100％（0.5级）
测力精度	示值的±0.5％以内
试验机分辨率	Z大负荷1/200000，内外不分档，且全程分辨率不变
负荷传感器	基本配置：拉、压传感器（Z大负荷）一只扩展配置：可加配多个传感器
有效试验宽度	400mm(可按客户要求加宽)
有效拉伸空间	500mm（可按客户要求加高）
试验速度范围	0.001～300mm/min
位移测量精度	示值的±0.2％以内
变形测量系统（根据需求选配）	扩展配置：大变形:Z小标距10mm、变形范围：800mm 扩展配置：小变形：标距25mm、50mm、100mm 变形范围：5mm、10mm、25mm
变形测量精度	示值的±0.5％以内（可根据客户要求选配大变形或小变形）
试台安全装置	电子限位保护
试台升降装置	点动
试台返回功能	手动或自动两种选择、试验结束后自动或手动以Z高速度返回试验初始位置
超载保护	超过Z大负荷10％，机器自动保护
夹具配置	拉伸夹具一套
主机尺寸	840 x 600 x2050mm
动力系统	伺服电机+驱动+高精度滚珠丝杆
电源	220V、50HZ、或者380V
功率	0．75KW（根据不同力值需求，标配不同功率电机）
主机重量	（约）450 Kg

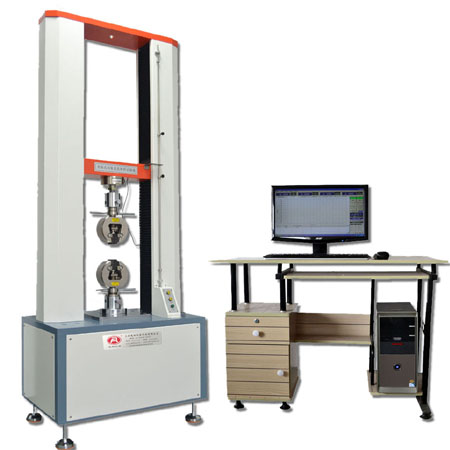

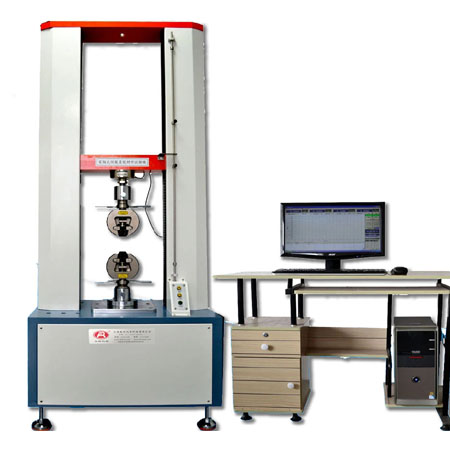

焊接拉力测试仪
