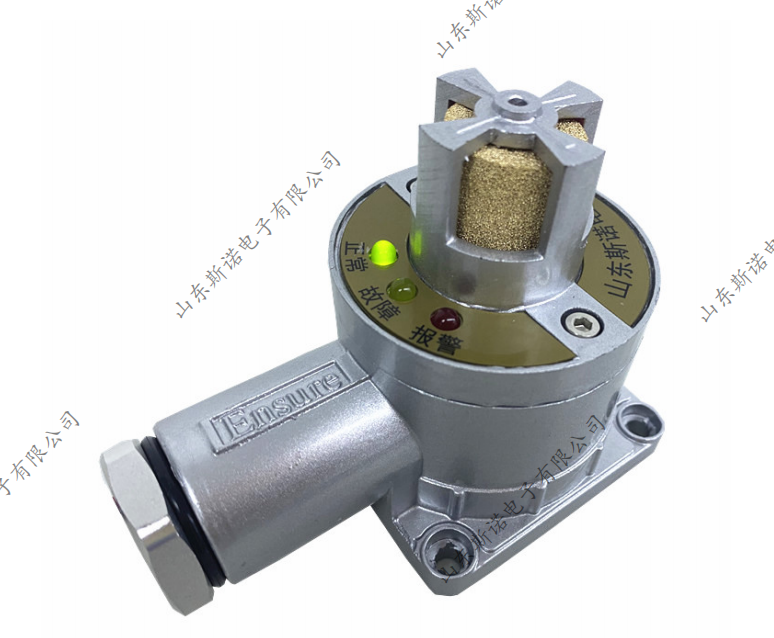

一、GTYQ-SNT100型测量范围为3-100%LEL的点型可燃气体探测器是我公司研制开发的探测器，用于长期连续监测空气中可燃气体的含量，安装在燃气易泄漏的场所。可与本公司的SNK7000型、SNK6000型可燃气体报警控制器相连，组成完整的气体监测系统。
该探测器完全按照GB15322.1－2019严格设计而成，具有高稳定性，低功耗，抗干扰性。特别适用于工作环境恶劣，工作人员不易靠近的易燃易爆场所。是保证财产和人身安全的理想监测仪器。
二、工作原理
探测器主要由电压转换电路、传感器、信号运算放大电路、单片机等组成。传感器将气体浓度转换为模拟电压信号，通过集成运算放大电路输送给单片机，单片机将电压信号转换成浓度，再将浓度传给总线收发器，通过M-Bus上传气体报警控制器或将浓度转换成4-20mA信号上传气体报警控制器。
三、主要技术指标
1.检测原理：催化燃烧式
2.检测气体：天然气
测量范围：3-100%LEL
报警点：25%LEL
3.示值误差：±5%F·S
4.响应时间：小于30s
5.电源：DC 24V
6.功耗：1W
7.环境温度：可燃气体-40℃－70℃
湿度：≤95%RH
8.大气压力：86KPa－106KPa
9.绝缘电阻：正常环境时≥100MΩ
湿度为94%RH时≥1MΩ
10.工作方式：连续
11.防爆方式：隔爆型
12.取样方式：扩散
13、防爆等级：Exd IIC T6 gGb
14、传感器寿命：催化燃烧式3年
15.信号输出：M-Bus/4-20mA
16、三线制（分线）传输距离：
传输距离<300m（三芯屏蔽线线径≥0.5mm2)
传输距离≥300m（三芯屏蔽线线径≥1.5mm2)<1000m
17、二线制的信号线应采用1.5 mm2（国标线）及以上双绞屏蔽线。
四、安装说明
1、安装须知
探测器供电电压不能低于18V根据现场安装距离情况选择合适的供电线。信号线与供电线不准与强电力线近距离平行走线。
2、安装方法
根据探测器的安装位置，先把探测器用3个M4*6的螺丝固定在支架上，再用两个M6膨胀螺栓把固定架固定在墙壁或其他支撑物上，探测器安装必须牢固应可靠接地。
3、布线
1、探测器和控制器之间应采用双绞电缆线连接，电缆线的线径大小由传输距离决定。
2、探测器传输电缆应装保护钢管或PVC管，在信号传输线路上，电缆间的连接必须牢固可靠。
