一、喷漆房气体泄露检测仪有毒有害气体探测器概述

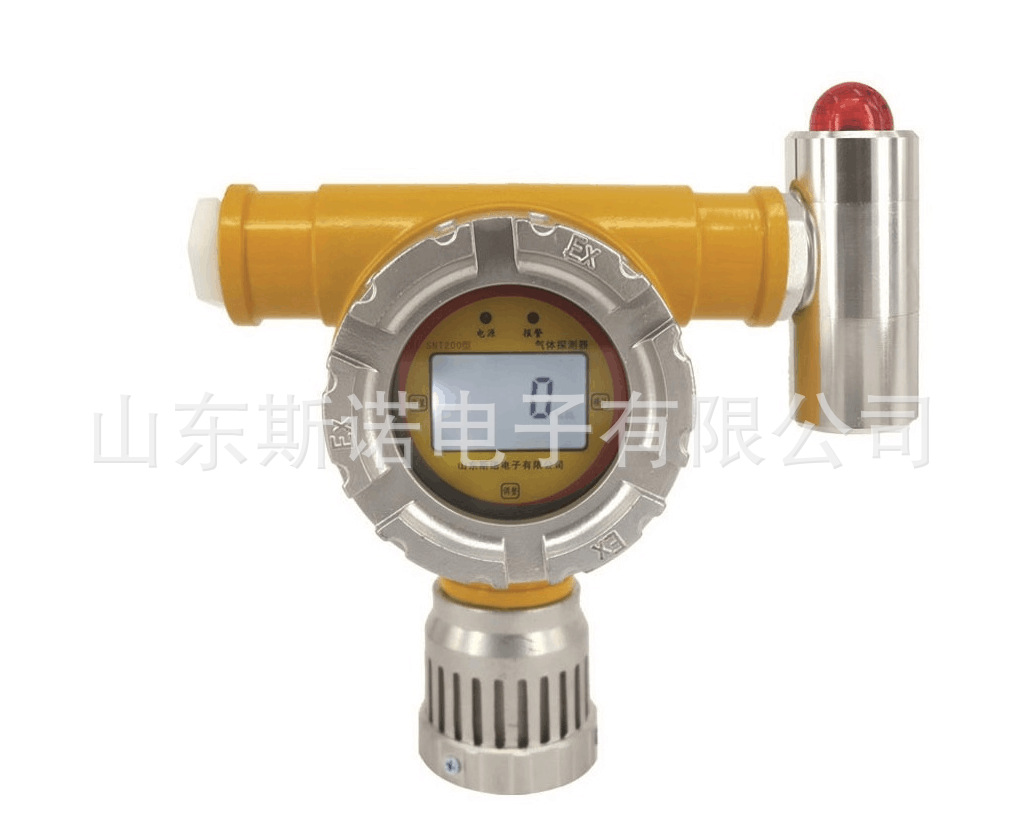

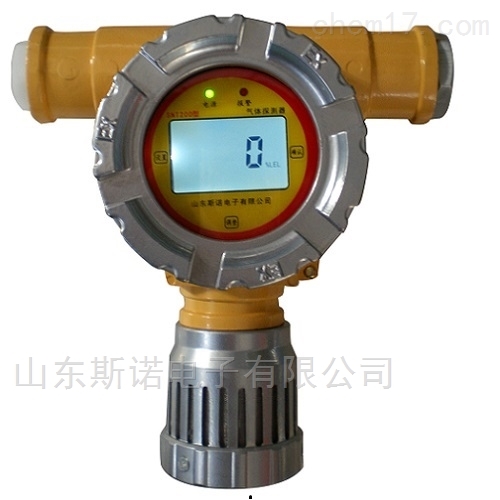

SNT200型可燃/有毒气体探测器是我公司*研制开发的气体探测器，用于长期连续监测空气中可燃/毒性气体的含量。产品采用工业专用防爆装置、制造、检定遵守国家标准、检定规程严格设计而成，气敏传感器采用进口元件，检测灵敏度高。具有高稳定性，低功耗，抗干扰性。电子电路采用先进的微电脑技术，操作简单、直观。特别适用于安装在工作环境恶劣，可燃/毒性易泄漏,工作人员不易靠近的可燃、有毒气体存在场所。

该产品可广泛用于石油、石化、环保、消防等部门，也用于气体生产、运输、储存、灌充和使用的环境中，是保证财产和人身安全的理想监测仪器。

二、喷漆房气体泄露检测仪有毒有害气体探测器工作原理

探测器主要由传感器、集成电路、运算放大电路、摸拟电压转化标准电流等组成。传感器将气体浓度转换为模拟电信号，然后将模拟电信号通过集成运算放大电路、*通过摸拟电压转换为4-20mA标准信号或RS485信号和开关量信号输出，上传给气体报警控制器或DCS系统。

三、主要技术指标

1. 检测原理：催化燃烧式、电化学式

2. 检测气体、测量范围、报警点：见标牌

3. 示值误差：±5%F·S

4. 响应时间：小于30s

5. 电源：DC24V

6. 功耗：1.2W

7. 环境：可燃气体温度：-40℃－70℃ 毒性气体-20-50℃   湿度：≤95%RH

8. 大气压力：86KPa －106KPa

9. 绝缘电阻：正常环境时≥100MΩ

湿度为94%RH时≥1MΩ

10. 工作方式：连续

11. 防爆方式：隔爆型

12. 取样方式：扩散

13、防爆等级：ExdIICT6

14、传感器寿命：催化燃烧式3年   电化学式2年

15. 信号输出：4-20mA或开关量

16. 三线制（分线）传输距离：

传输距离<300m（三芯屏蔽线线径≥0.5mm2)

传输距离≥300m（三芯屏蔽线线径≥1.5mm2)<1000m

17. RS485总线的传输距离不大于1200米（二芯屏蔽双绞电缆线，线径≥0.75mm2）

四、安装说明

1、安装须知

探测器供电电压不能低于18V根据现场安装距离情况选择合适的供电线。信号线与供电线不准与强电力线近距离平行走线。

2、安装位置

探测器安装在被监测气体易泄漏场所，且安装位置根据被测气体相对于空气比重大小决定，当被测气体比重大于空气时，探测器安装在距离地面（30-60）厘米处，且传感器部位向下；当被测气体比重小于空气时，探测器应安装高度宜高出释放源0.5m~2m处或安装在距离顶棚（30-60）厘米处，且传感器部位向下。为了正确使用探测器及防止探测器故障发生，请不要安装在以下位置：

a、直接受蒸汽、油烟影响的地方；

b、给气口、换气扇、房门等风量流动大的地方；

c、水汽、水滴多的地方；

d、温度在—20℃以下或50℃以上的地方；

e、有强电磁场的地方。

3、 安装方法

拧下传感器外侧的风雨罩，套上安装支架，用M4X5螺丝固定好，根据探测器的安装位置，用两个M6膨胀螺栓把固定架固定在墙壁或其他支撑物上，探测器安装必须牢固应可靠接地。

4、布线

1、探测器和控制器之间应采用屏蔽电缆线连接，电缆线的线径大小由传输距离决定，三线制（分线）应采用0. 5mm2（国标线）以上线径。四线制（总线）的信号线应采用0.75 mm2（国标线）以上双绞屏蔽线，电源线线径的选择请查阅控制器说明书

2、探测器传输电缆应装保护钢管或PVC管，在信号传输线路上，电缆间的连接必须牢固可靠。
