往返实验平台XCY-LSD400-V1

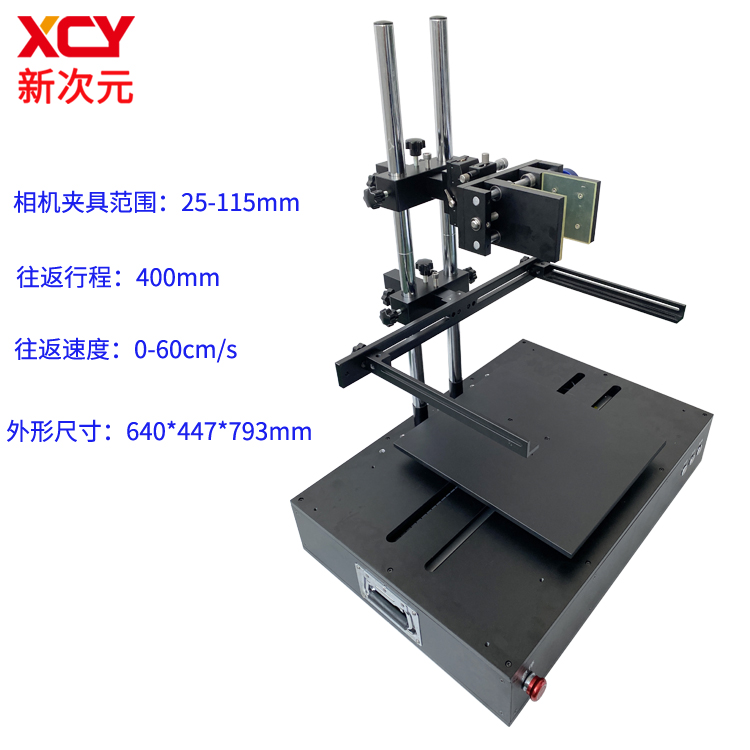

简介：XCY-LSD400-V1实验架主要应用于模拟往返运动环境，采用平面移动模式，可以使用面阵相机和线阵相机进行实验，配合灵活光源固定方式，用户能较快实现实验环境搭建。相机夹具可以上下微调，360度旋转；拉伸杆采用方杆，前后拉伸150mm.
|
名称 |
参数 |
备注 |
|
相机夹具范围 |
25-115mm
|
|
|
相机上下微调精度 |
0.1mm |
|
|
上下微调范围 |
±30mm
|
|
|
外形尺寸 |
640*447*793mm
|
|
|
主杆高度 |
600mm |
|
|
载物板尺寸 |
300*350mm |
|
|
重量 |
42kg |
|
|
滑台 |
直线滑台配磁栅尺 |
|
|
控制模式 |
PC软件调速 |
运动控制卡提供通讯协议 |
|
往返行程 |
400mm |
|
|
往返速度 |
0-60cm/s |
|
|
往返承载 |
《20kg |
|
|
相机夹具承载 |
《3.5KG |
|
|
材料 |
铝 |
表面处理：黑色氧化 |
