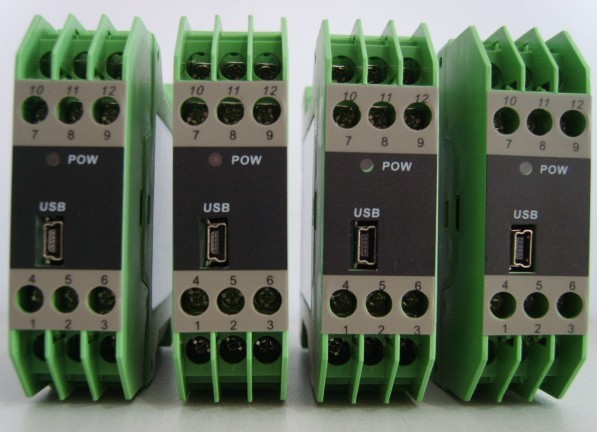

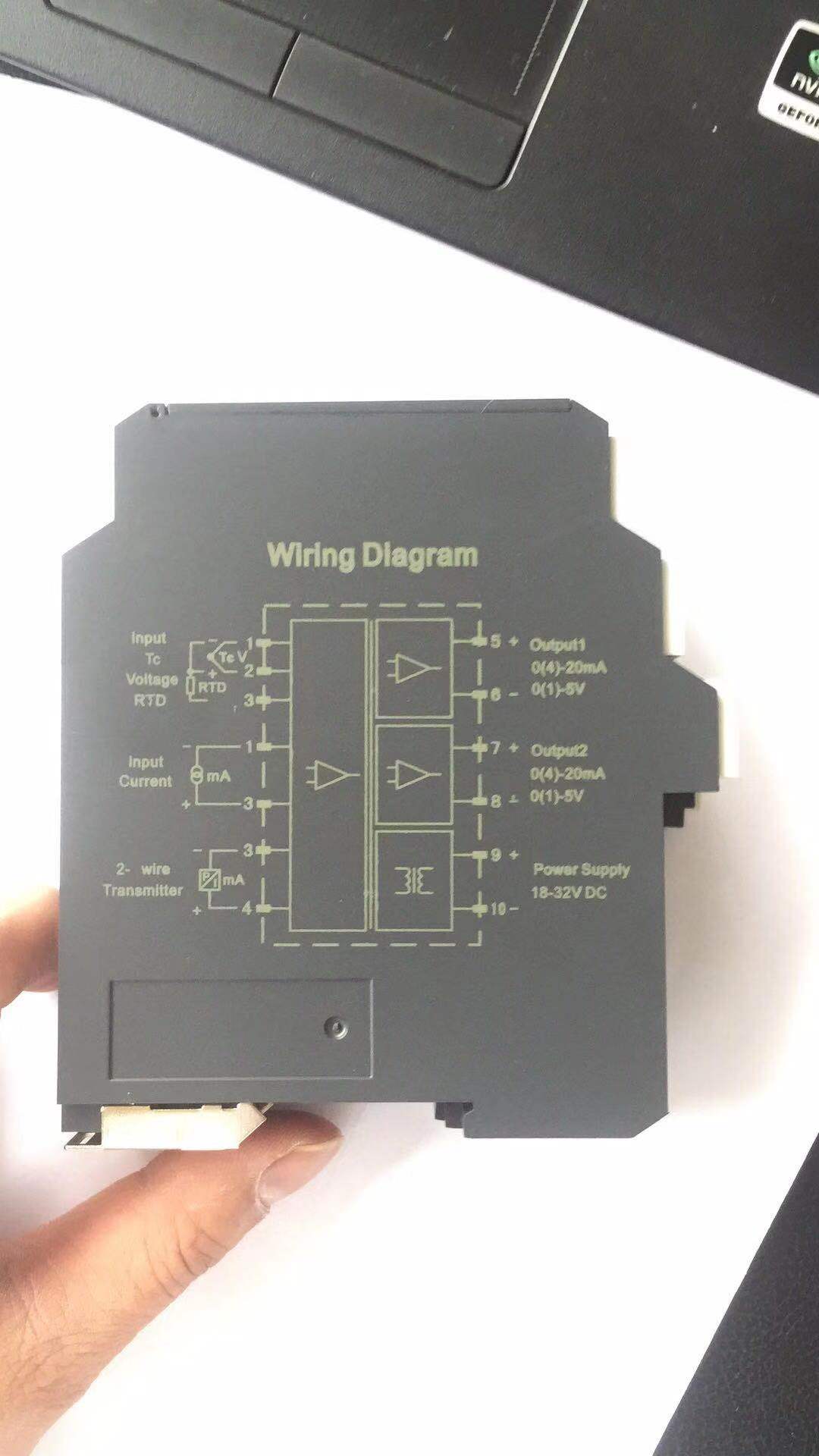

TWP系列隔离模块
TWP系列隔离模块是在自动化系统中对各种工业信号进行变送、转换、隔离、传输、运算的仪表，可与各种工业传感器配合、检测参数信号，隔离变送输出，满足用户本地监视远程数据采集的要求。广泛应用于钢铁、机电、电气、电信、石化、机械、制药、纺织、冶金、印染、污水处理等行业的数据采集、信号传输转换、PLC\DCS等工业测控系统，用来完善和补充系统模块I/O插件功能，从而提高工业协和自动控制系统的抗干扰能力，保证系统的稳定和可靠性。
通用技术参数：
1、 输入信号：
模拟量： 热电偶 S、R、B、K、N、E、J、T等
电 阻： 标准热电阻 Pt100 Cu50等
远传压力电阻 30-350Ω
线性电阻 0-400Ω 0-2KΩ等
电 流： 0-10 mA 4-20 mA 0-20 mA等 输入电阻≤250Ω
电 压：0-5V 1-5V 0-10V mV等 输入阻抗≥500KΩ
开关量：
脉冲信号：波形---矩形、正弦或三角波 幅度大于—4V(或根据额客户要求任定)
范围 0-5KHZ (或根据额客户要求任定)
2、 输出信号：
模拟量输出： DC 4-20 mA （负载电阻≤500Ω）
DC 0-20 mA （负载电阻≤500Ω）
DC 0-10 mA （负载电阻≤750Ω）
DC 1-5V （负载电阻≤250KΩ）
DC 0-5V （负载电阻≤250KΩ）
DC 0-10V （负载电阻≤500KΩ）
通讯输出： 接口方式---标准串行双向通讯接口 RS-485两线制 通讯距离≤1000米
波特率---1200-9600bps 内部自由设定，标准MODBUS RTU通讯协议
馈电输出： DC22-26V 短路保护，单路32 mA 双路52 mA
3、 供电电源：
供电电压 AC90-265V (50HZ/60HZ) 功率≤5W
DC24V 功率≤3W
DC12V 功率≤3W
无电源型 功率≤1W
4、仪表特性：
标准精度： ±0.1%/0.2% 25℃
冷补精度： ±2℃ KE
温漂系数： ≤0.015%FS/℃ 50ppm/℃
响应时间： ≤0.5s
绝缘电阻： 输入—输出—电源之间 100MΩ以上/DC500V
隔离强度： 输入—输出—电源—接地之间 AC/DC1500V.1分钟
输入—输出—电源—接地之间 AC/DC2000V.1分钟
电源影响： 电源电压变动影响≤0.1%允许电压范围
负载影响： 负载电阻变化的影响≤0.1%250Ω
稳定时间： 上电稳定时间≤3s
4、 环境参数：
环境温度： 0-60℃
相对湿度： ≤90RH(无冷凝型) 避免强腐蚀气体
安装方式： DIN35mm导轨卡装
外形尺寸： 多种规格可选
