1从3主一路485转三路485智能多路转换器_1从3主

1.1 产品简介

SM700-B智能多路转换器是采用ARM微处理器、专用芯片，并结合大量的实践经验所研发的产品。它按照工业产品要求进行设计，具有高可靠性及稳定性的特点。智能转换器配有3路标准RS485或者RS232接口。

由于SM700转换器是专为工业集成设计的，在温度范围、震动、电磁兼容性和接口多样性等方面均采用特殊设计，保证了恶劣环境下的稳定工作，为您的设备提供了高质量保证。

1从3主一路485转三路485智能多路转换器

1.2 产品性能
● 具有一路RS485或者RS232接口，转换成3路RS485或者RS232接口
● 支持多台采集器或PC机

● 支持MODBUS RTU及任意协议

1从3主一路485转三路485智能多路转换器

1.3 主要参数
● 外壳尺寸：长103 mm × 宽71 mm × 高43 mm。
● 工作环境温度：-20℃～+80℃。
● 相对湿度：10%～80%。

● 电源输入电压：DC 12～24V，电源的波纹不得大于200mA，电源需提供100mA。

1从3主一路485转三路485智能多路转换器

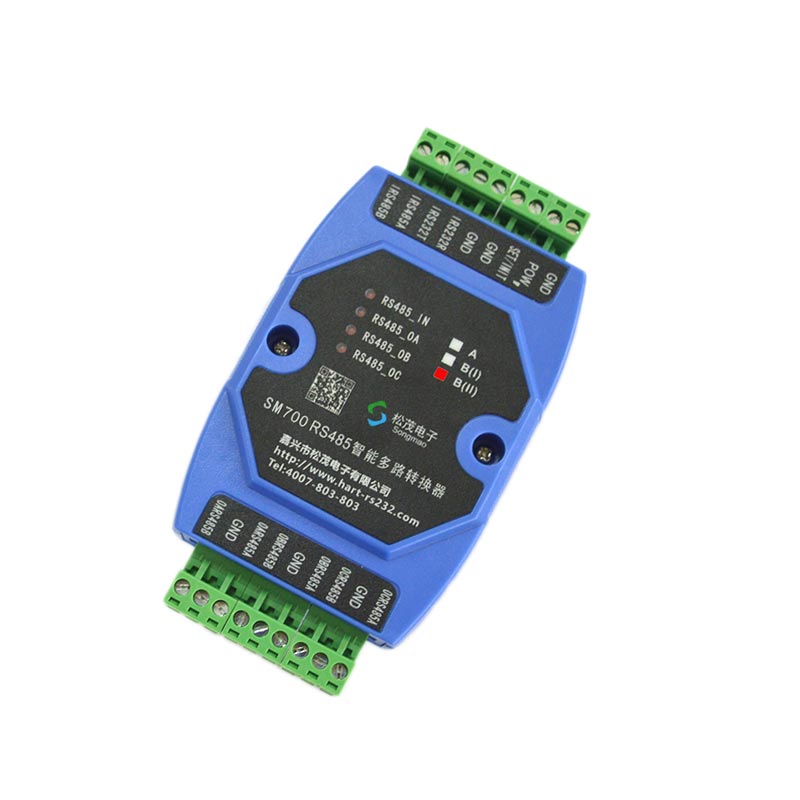

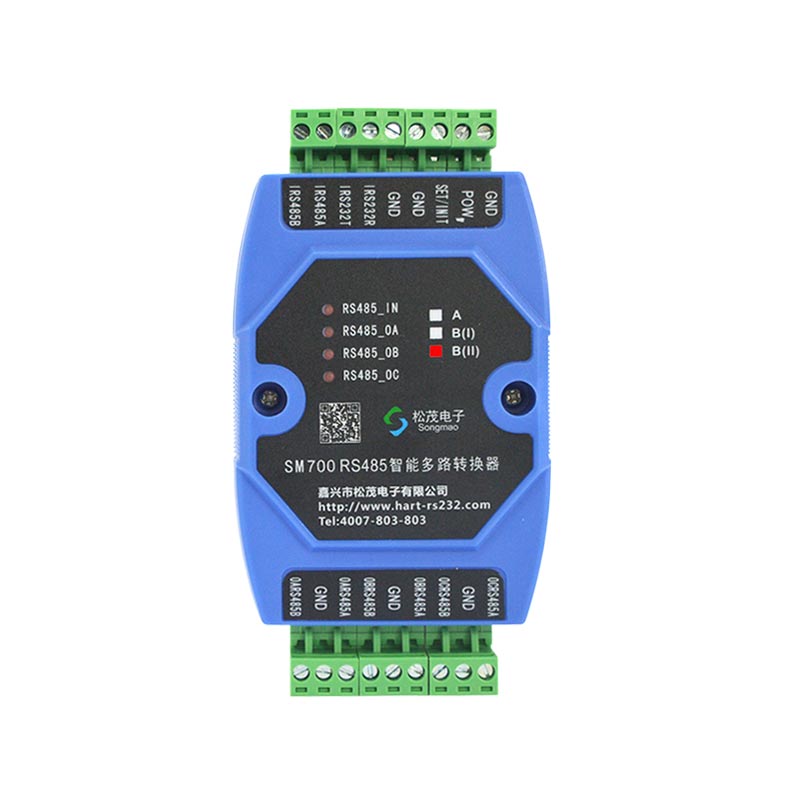

2.5端口介绍
● IRS485A、IRS485B：RS485通讯输入接口，依据不同需求，参照连接图连接仪表设备，实现转换器与设备之间的数据传输。
● IRS232TA、IRS232R、GND：RS232通讯输入接口，依据不同需求，参照连接图连接仪器设备，实现转换器与设备之间的数据传输。
● SET/INIT、GDN：用于参数配置，若进行参数初始化，则先短接该两个端口再通电源；若进行参数设置，则先通电源再短接该两个端口。
● POW、GDN：直流电源供电，电源线正负极（+、-）分别接在对应的（POW、GND）端子上。
● ORS485A、ORS485B、GND,连接3个不同的系统RTU采集器。

2.6指示灯说明
● RS485-IN指示灯：RS485或RS232仪表通讯指示。
● RS485-OA指示灯：RS485A通讯指示。
● RS485-OB指示灯：RS485B通讯指示。
● RS485-OC指示灯：RS485C通讯指示。

1从3主一路485转三路485智能多路转换器
