产品特点：
●内建10组程序储存、每一组可设定3个测试步骤，可进行步骤间的连续测试●开机可自检，判断各项功能是否正常●测试线补偿功能，确保测试准确性●大屏幕128*64液晶显示●前面板输入软件校正●PLC远端控制接口●键盘锁定及安全锁定功能
|
型号 |
功能说明 |
|

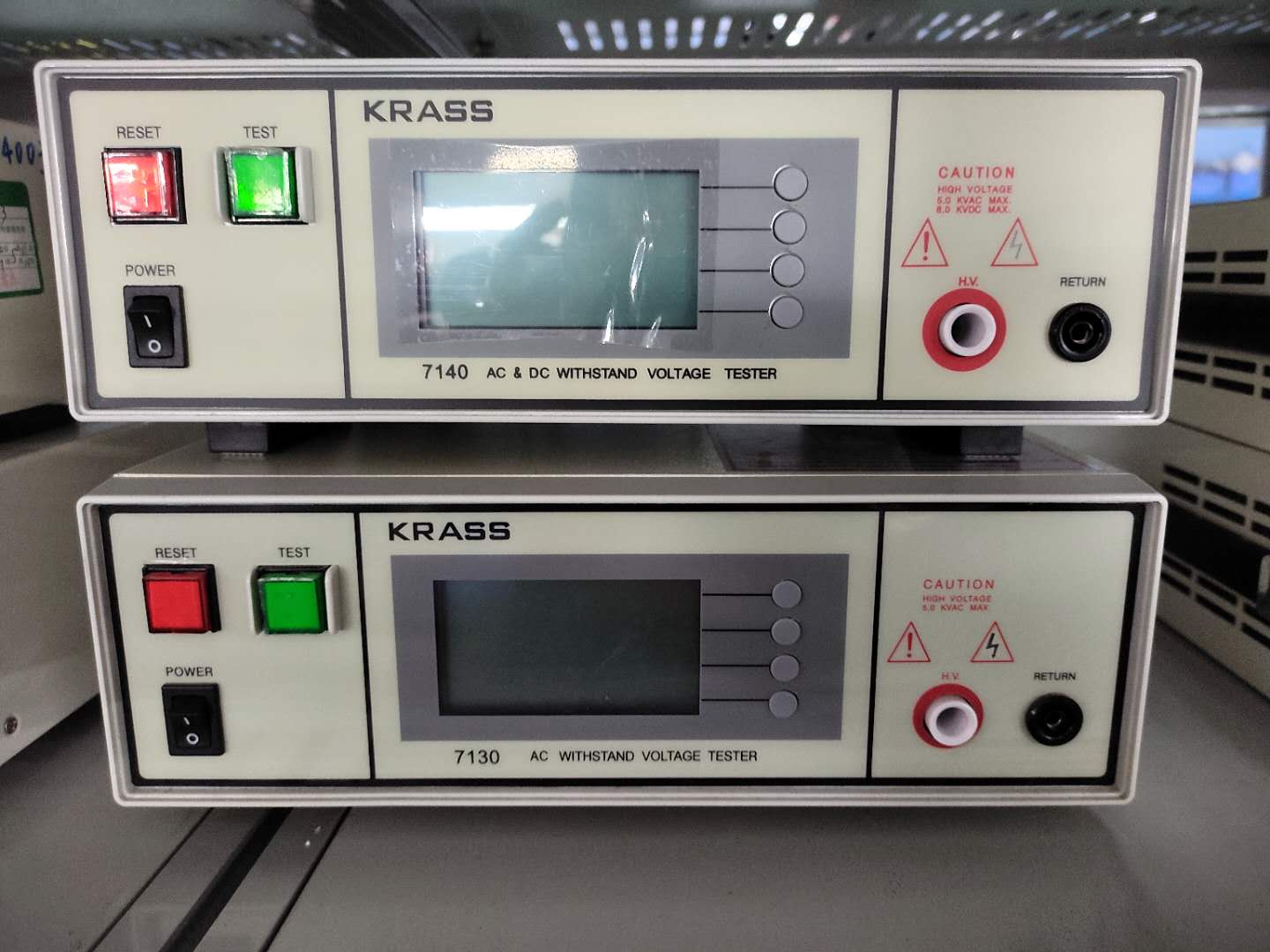

7130 |
交流耐压测试仪(AC Withstand Voltage Tester) |
|
7140 |
交流/直流耐压测试仪(AC/DC Withstand Voltage Tester) |
|

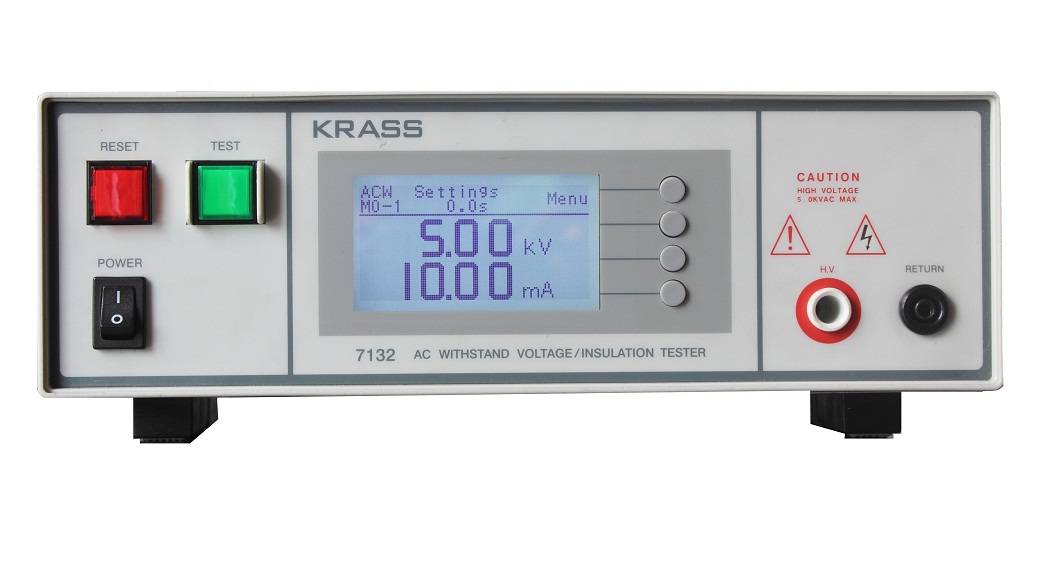

7132 |
交流耐压/绝缘测试仪(AC Withstand Voltage/Insulation Tester) |
|
7142 |
交流/直流耐压绝缘测试仪(AC/DC Withstand Voltage/Insulation Tester) |
详细参数：
|
|
范围 |
分辩率 |
准确度 |
|||||||
|
交流耐压测试 |
||||||||||
|
输出规格 |
5KVAC/20mA |
|||||||||
|
输出电压 |
0-5.00KV |
0.01KV |
±（2%Setting+5V） |
|||||||
|
输出频率 |
50Hz/60Hz可选择 ±100ppm |
|||||||||
|
输出波形 |
正弦波THD＜2%，在电阻负载下测量 波峰因数（Crest Factor）＞1.3＜1.5 |
|||||||||
|
输出分辨率 |
± (1%of output + 5V), 空载至满载 |
|||||||||
|
设定 |
||||||||||
|
电流上限 |
0 - 20.00mA |
0.01mA |
±（2%Setting+2counts） |
|||||||
|
电流下限 |
0 - 9.999mA |
0.001mA |
±（2%Setting+2counts） |
|||||||
|
缓升时间 |
0.1 - 999.9sec |
0.1sec/Step |
±（0.1%+ 0.05sec） |
|||||||
|
缓降时间 |
0 - 999.9sec |
0.1sec/Step |
±（0.1%+ 0.05sec） |
|||||||
|
测试时间 |
0, 0.3 - 999.9sec |
0.1sec/Step （0=连续测试） |
||||||||
|
ARC侦测 |
0, 1 – 9范围 (0=OFF, 9 =灵敏度最高) |
|||||||||
|
直流耐压测试（只有7140和7142有此功能） |
||||||||||
|
输出规格 |
6KVDC/7500μA |
|||||||||
|
输出电压 |
0 - 6.00KV |
0.01KV |
±(2%Setting+5V) |
|||||||
|
输出纹波 |
<5%（6KV/7500μA） |
|||||||||
|
设定 |
||||||||||
|
电流上限 |
0 - 7500μA |
1μA |
±(2%Setting+2counts) |
|||||||
|
电流下限 |
0 - 999.9μA |
0.1μA |
±(2%Setting+2counts) |
|||||||
|
缓升时间 |
0.1 - 999.9sec |
0.1sec |
±(0.1% + 0.05sec) |
|||||||
|
缓降时间 |
0, 1.0 -999.9sec |
0.1sec |
||||||||
|
测试时间 |
0, 0.4 - 999.9 |
0.1sec |
||||||||
|
ARC侦测 |
0, 1 - 9 范围 (0=OFF, 9灵敏度最高) |
|||||||||
|
放电时间 |
≦ 200 msec |
|||||||||
|
绝缘电阻测试（只有7132和7142有此功能） |
||||||||||
|
输出规格 |
1KVDC/9999MΩ |
|||||||||
|
输出电压 |
30 - 1000V |
10V |
±(2%Setting+5V) |
|||||||
|
设定 |
||||||||||
|
阻值上限 |
0, 1 - 9999MΩ |
1MΩ |
±(2%Setting+2counts)在500-1000VDC, 1 -1000 MΩ |
|||||||
|
阻值下限 |
1 - 9999MΩ |
1MΩ |
±(5%Setting+2counts)在500-1000VDC, 1000 -9999 MΩ |
|||||||
|
±(8%Setting+2counts)在30-500VDC, 1 -1000 MΩ |
||||||||||
|
缓升时间 |
0.1 - 999.9sec |
0.1sec |
±(0.1% + 0.05sec) |
|||||||
|
缓降时间 |
0, 1.0 - 999.9sec |
0.1sec |
||||||||
|
延迟时间 |
0, 0.5 - 999.9sec |
0.1sec |
||||||||
|
一般规格 |
||||||||||
|
输入电压（AC） |
115/230Vac±15%, 50/60Hz ± 5%, Fuse 3.15A |
|||||||||
|
PLC远端控制 |
输入 : Test , Reset , Memory1.2.3 , Interlock |
|||||||||
|
输出 : Pass , Fail , Processing , Reset-Out |
||||||||||
|
接口 |
RS232接口（选配） |
|||||||||
|
存储 |
10 组, 3步/组 |
|||||||||
|
显示器规格 |
128×64 LCD显示 |
|||||||||
|
键盘锁 |
预防参数的随意改动 |
|||||||||
|
校准 |
面板输入软件较正 |
|||||||||
|
检查 |
开机自检功能是否正常 |
|||||||||
|
告警音量设定 |
范围: 0-9 ;0=OFF, 1为最小音量, 9 为最大音量 |
|||||||||
|
工作环境 |
0-40℃, 20-80%RH |
|||||||||
|
尺寸/重量 |
89mm高X280mm宽X390mm深/12KG |
|||||||||
