产品概述

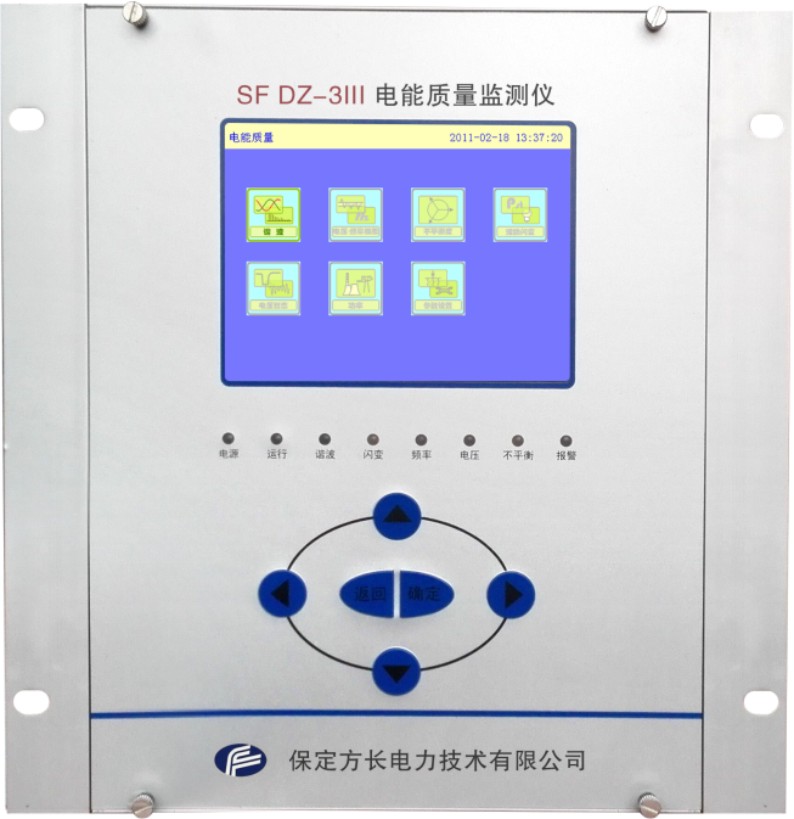

SF DZ-3III电能质量监测仪，可以应用于电力系统各电压等级变电站和工矿企业供、配电系统的电能质量监测与分析，该系列产品严格按照国家颁布的相关技术标准，性能指标达到了IEC61000-4-30A级仪器性能的要求，同时满足最新颁布的电能质量国家标准对各指标测量的要求。
产品特点
◆采用高性能PC104嵌入主板和TI 公司32 位DSP 为核心，数据处理能力和逻辑、控制能力，核心硬件处于国内先进水平；
◆采用多CPU结构，每个通道独享一个32位的DSP,保证电能质量数据的实时性和准确。
◆工业级DOM存储，采用压缩算法，数据可保存一年以上，实时数据掉电不丢失；
◆采用GPS 同步采样技术，保证了同一变电站内或不同变电站内监测装置的同步采样；
◆数据采样每个通道独享一个16 位并行A/D，所有通道完全同步采样，精度更高、速度更快。
◆采用了硬件锁相环技术，频率自动跟踪，防止了在电力系统频率变化时对监测指标的影响，防止了频率"泄漏"。
◆采用5.7寸大屏幕彩色液晶屏显示，用XPE嵌入式操作系统作为软件平台，全部软件采用VC++ 高级语言编程，保证了系统的高可靠性和高移植性。
◆微机保护背插式结构，通道扩充板支持热插拔，安装简洁；
产品功能

基本监测量	频率、电压、电流有效值，总的有功、无功功率、功率因数
基本监测指标	电网频率、电压/电流有效值、总有功/无功/功率因数、三相基波电压/电流有效值、基波电压/电流相位、基波功率/功率因数、电压偏差、频率偏差、三相电压不平衡度、三相电流不平衡度、负序分量、谐波（2-63次）包括电压、电流的总谐波畸变率、各次谐波含有率、幅值、相位角、有功、无功等
高级监测指标	电压波动、闪变、间谐波、次谐波、电压骤升、电压骤降、过电压、欠电压、短时中断。
其他功能	参数设置功能记录存储功能 GPS对时功能，采用GPS B码对时方式；系统对时。失电报警功能

技术指标

技术规格	参数指标
生产厂家	保定方长电力技术有限公司
设备型号	SF DZ-3III
采样路数	1X3相电压，1X3相电流
电压测量范围	AC10～400V
电流测量范围	0.05～5A
频率测量范围	42.5～60Hz
电网频率误差	≤0.01 Hz
电压偏差误差	≤0.2％
电压变动误差	≤0.2％
闪变误差	≤5％
三相电压不平衡度误差	≤0.2％
谐波测量误差	符合国标A级仪器要求
间谐波测量误差	符合国标A级仪器要求
功率误差	≤0.5%
显示屏	5.7寸TFT彩色液晶屏
工作电源	AC220V±20%频率 45Hz～55Hz DC110V±20%220V±20%
通信接口；通讯协议	支持RS232/RS485/网口；支持IEC61850、ModBus-RTU、IEC60870-5-103通讯协议
功耗	<20W
工作温度/湿度	工作温度－20℃～＋60℃，湿度5％～95％（非冷凝）
尺寸	1/2 19" 6U背插式机箱； 19" 4U背插式机箱.
重量	约2kg
安装方式	嵌入式
