产品简介：
? 可方便操作的屏幕 （高度 ：960mm，与水平方向的倾斜角度 ：32º） *便于轻松测量和观察。
? 投影屏量角器的数字显示和屏幕指标线在LED 照明下显示都易于读取。
? 使用 5x 投影镜头时，无需移动工件就能获得 100mm 的视野。

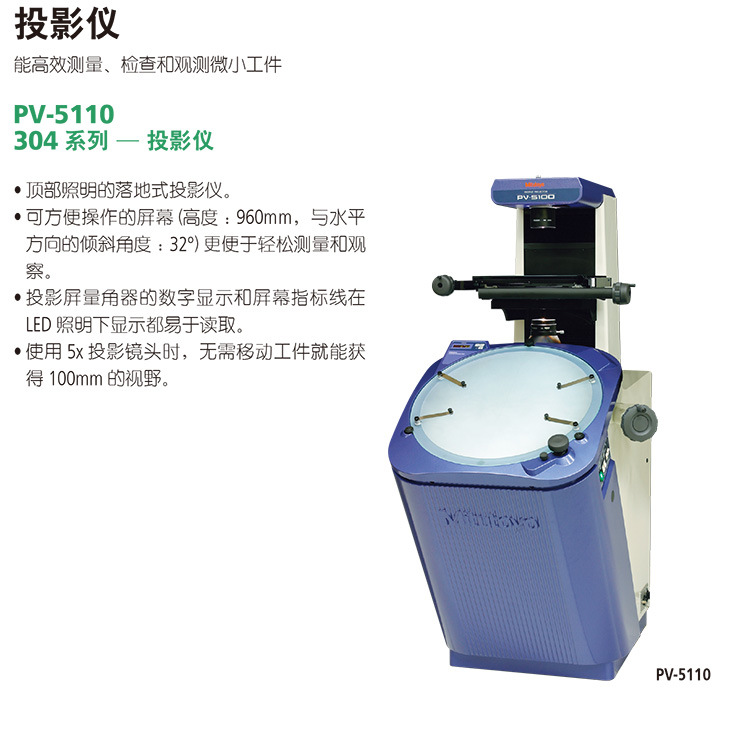

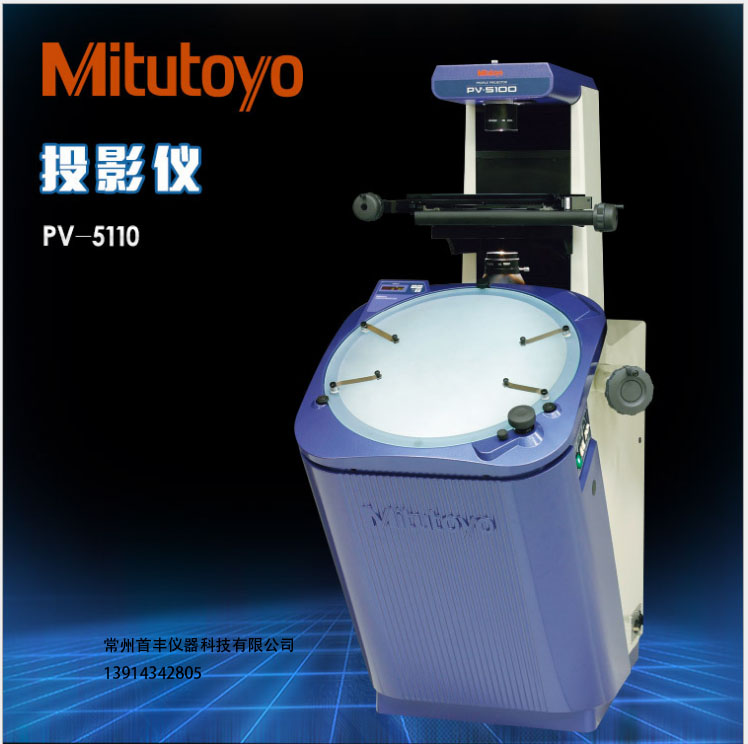

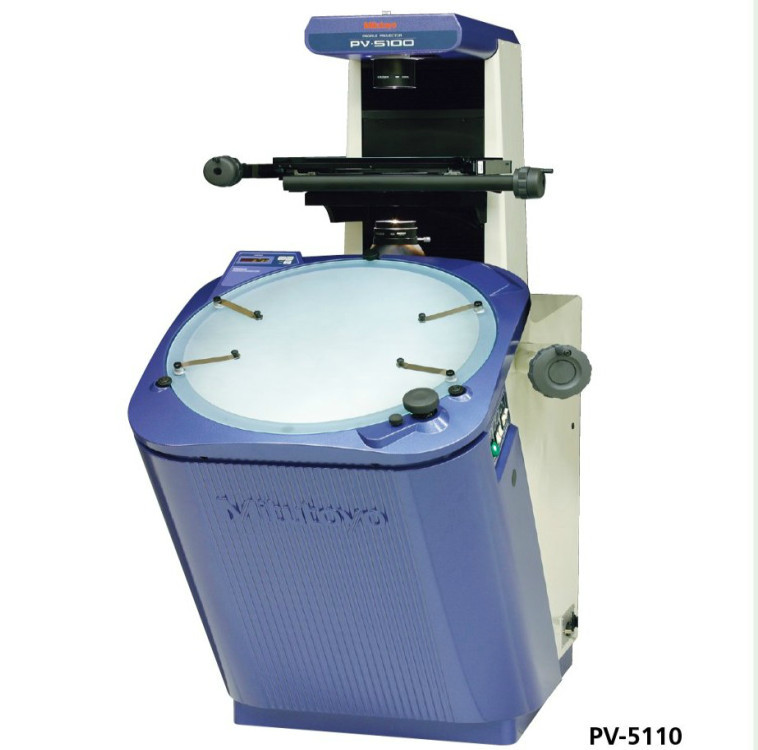

日本Mitutoyo三丰PV-5110 落地式测量投影仪
? 顶部照明的落地式投影仪。
? 可方便操作的屏幕 (高度 ：960mm，与水平 方向的倾斜角度 ：32o) *便于轻松测量和观 察。
? 投影屏量角器的数字显示和屏幕指标线在 LED 照明下显示都易于读取。
? 使用 5x 投影镜头时，无需移动工件就能获 得 100mm
产品规格
|
型号 |
PV-5110 |
||
|
货号 |
304-919*1 |
||
|
投影图像 |
|
倒立倒像 |
|
|
|
有效直径 ?508mm |
||
|
|
屏幕材料 精细磨砂玻璃 |
||
|
|
屏幕旋转 ±360o (显示为±370o) |
||
|
投影屏幕 |
角度读数 数显计数器 (LED) (ABS/INC 模式切换, 调零) |
||
|
|
分辨力 1'或 0.01o (可切换) |
||
|
|
机械装置 微调和锁紧 |
||
|
|
十字线 90o (实线) |
||
|
|
零基线标示 (带有内置背光灯) |
||
|
|
放大倍率 5X, 10X (标准配置), 20X, 50X, 100X |
||
|
投影镜头 |
镜头安装 快速插入型 |
||
|
|
透射照明 标称放大率小于±0.1% |
||
|
倍率精度 |
反射照明 标称放大率小于±0.15% |
||
|
|
透射照明 卤素灯泡(24V，150W，500小时) (No.512305) 远心 |
||
|
|
光学系统，吸热滤光片，内置冷却风扇 2档(高/低)亮度转换，可与彩色滤光 |
||
|
|
片组合使用 |
||
|
照明 |
反射照明 卤素灯泡(24V，150W，500小时) (No.512305) 吸热 |
||
|
滤光片，可调聚光镜头， 双斜反射照明装置(5X，10X，20X)，内置冷却风扇，2档(高/低) |
|||
|
亮度切换 |
|
||
|
X / Y计数器分辨力*2 |
— |
||
|
测量范围 |
(X×Y) 200×100mm (164×68mm*3) |
||
|
*1：为区分交流电源电缆，在货号后加上以下后缀 : A 适于 UL/CSA, D 适于 CEE, DC 适于 CCC, E 适于 BS, K 适于 KC, C 和 无后缀适于 PSE。 *2 ：X 和 Y 计数器不内置到 PV-5110 主机中。如需计数器显示功能，建议分开购买 QM-Data200 或 KA-12。 *3 ：使用 5X 镜头时无阴影范围。 |
|||
