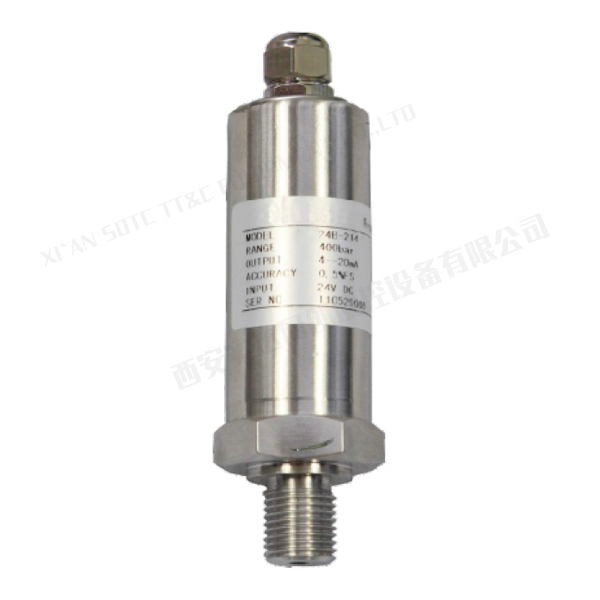

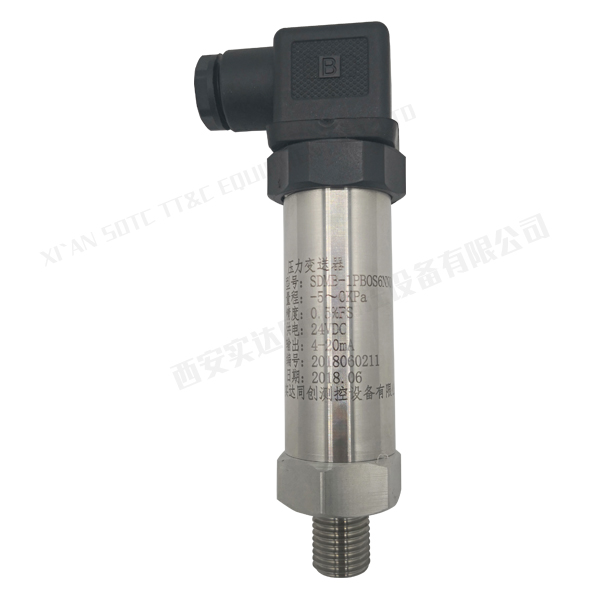

产品概述
SDMB-1系列压力变送器几乎可应用于各种工业领域，适用于所有与不锈钢材料316L兼容的介质，并可通过选择不同密封件来兼容更多的介质。该系列产品有不同的压力和电气接口可以供不同工况现场选择。
产品特点
全数字智能芯片，高精度及高稳定性
温度漂移影响极小
出色的长期稳定性
优秀的抗干扰能力
过压过流保护，反向极性保护
选用国际一流进口传感器芯体
基本参数
|
测量介质 |
液体、气体及其它与316L不锈钢兼容介质 |
|
传感器 |
扩散硅（316L不锈钢膜片），可特质哈氏合金或钽膜片 |
|
量程范围 |
气体：（-0.1~0~100）MPa 最小量程（0~1）KPa |
|
液体：（-0.1~0~100）MPa 最小量程（0~1）KPa |
|
|
过 载 |
2倍量程（10MPa以下量程，更高过载可协商定制） |
|
1.5倍量程（10MPa以上量程） |
|
|
精 度 |
±0.1%FS、±0.25%FS |
|
非线性 |
＜±0.2%FS |
|
可重复性 |
≤±0.1%FS |
|
长期稳定性 |
≤±0.1%FS |
|
零点漂移 |
≤±0.02%FS |
|
响应时间 |
≤500ms |
电气参数
|
供电电压 |
DC24V（12~32VDC，特殊可恰询） |
|
输 出 |
电流二线制：4~20mA；可定制0~20mA |
|
|
电压三线制：0~5V；0~10V；1~5V;1~10V |
|
零点漂移 |
≤±0.02%FS |
|
负载能力 |
电流输出型：≤500Ω |
|
电压输出型：输出阻抗≤25Ω |
|
|
电气连接 |
赫斯曼；航空插头；防水接头直接出线或者可以定制其它接头 |
|
电流限制 |
电流输出型最大限制电流24mA，电压输出型最大限制电流5mA |
其它规格
|
基本材质 |
接液部分材质：316L不锈钢，壳体部分材质：304不锈钢 |
|
密封件 |
氟橡胶，可选：EPOM、NBR |
|
隔膜材质 |
316L不锈钢，可选哈氏合金、钽膜片 |
|
过程连接 |
标准：M20*1.5外螺纹，可定制其它接口 |
|
防护等级 |
IP65 |
|
介质温度 |
（-30~80）℃ |
|
环境温度 |
（-40~80）℃ |
|
抗震 |
108RMS(25~2000HZ） |
|
安装位置 |
推荐垂直安装，其它安装方式可能会有轻微零点漂移 |
选型表
SDMB-1标准型压力变送器
|
传感器类型 |
K |
扩散硅传感器 |
|
C |
陶瓷压阻传感器 |
|
|
X |
其它传感器，订货须加备注 |
|
|
精度 |
A |
0.1%FS |
|
B |
0.25%FS |
|
|
c |
0.5%FS |
|
|
测量形式 |
G |
表压型（标准型） |
|
P |
绝压型 |
|
|
Z |
真空型 |
|
|
输出 |
2 |
4~20mA二线制 |
|
4 |
0~5V三线制（不带显示） |
|
|
6 |
0~10V三线制（不带显示） |
|
|
电气接口 |
P |
赫斯曼接头 |
|
J |
防水接头直接出线（含2米线） |
|
|
显示 |
N |
不显示 |
|
S |

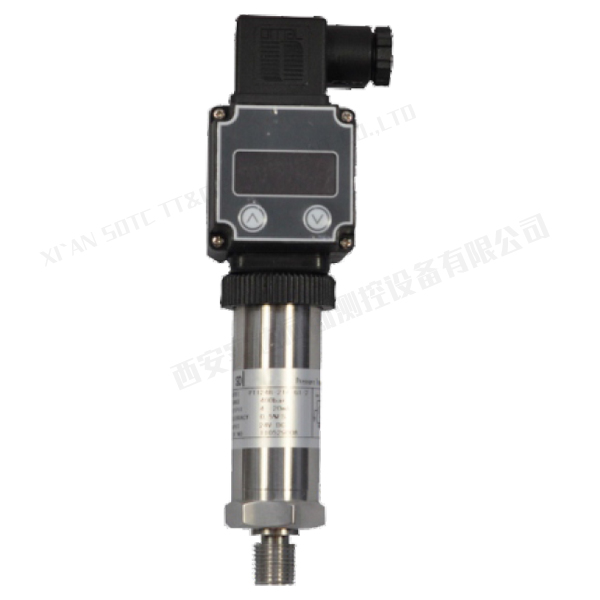

四位LED显示 |
|
|
过程连接 |
M |
M20*1.5外螺纹 |
|
G |
G1/2外螺纹 |
|
|
N |
NPT1/2外螺纹 |
|
|
X |
其他连接方式，订货须加备注 |
|
|
量程范围 |
P |
（-0.1~100MPa）可选，字母后按MPa单位标明量程 |
|
特殊选项 |
XX |
订货须加备注 |
|
选型示例：SDMB-1KAG2PNMP(0~0.1)MPa |
||
