产品概述
SDLL-100系列超声波流量计是以“速度差法”为原理，测量充满封闭管道的液体流量的仪表，本系列仪表采用了数字发射、数字接收、数字分析、数字输出等先进的微功耗数字化设计技术，仪表计量准确、运行可靠、更适于工业现场的需求。换能器形式有：壁挂式、盘装式、一体式；传感器形式有：插入式、管段式、外夹式。
该产品广泛应用于自来水、供热、水利、化工、钢铁、能源、食品、等行业，可以用作于生产流量监控，水力平衡调节，热网平衡调节，水资源贸易计量，能源管理监测等，是工业生产过程中重要的流量监测仪表。
产品特点
测量范围大，可实现管径DN15-2000mm管道流量测量
测量精度高，插入式和管道式精度可高达1%。
可靠性高，采用低电压、多脉冲发射电路，测量精度高，使用寿命及可靠性大幅度提高。
抗干扰能力强，采用双平衡信号差分发射、接收电路，可抵御变频、高电压等强干扰。
强大的记忆功能，可记忆前10年累积流量，可记忆前64次上、断电时间及流量，自动记忆前32日流量计的工作状态是否正常。
传输距离远，组网便捷，RS485支持无线组网，配接GPRS模块实现无线传输。
支持热量测量，配接温度传感器可实现温度测量

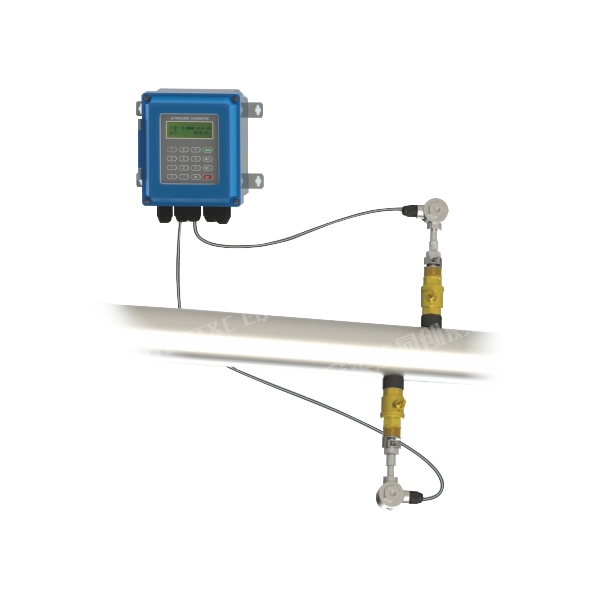

插入式超声波流（热）量计
安装无需断流，无压力损失，配接插入式温度传感器可测量温度，可实现热量计量
外贴式超声波流（热）量计
安装无需断流，无压力损失，配接外贴式温度传感器可测量温度，可实现热量计量
管道式超声波流（热）量计
安装需要断流，无压力损失，测量精度最高，配接插入式温度传感器可测量温度，可实现热量计量
基本参数
|
测量介质 |
种类 |
水、海水、工业污水、酸碱液、酒精、各种油类等传导超声波的单一均匀的液体 |
|
温度 |
-30~160℃ |
|
|
浊度 |
10000ppm且气泡含量小 |
|
|
流速 |
0~10m/s |
|
|
公称通径（mm） |
管道式：DN15~DN2000 |
|
|
管道材质 |
碳钢、不锈钢、铸铁、玻璃钢、PVC、水泥管等一切质密的管道，允许有衬里 |
|
|
直管段要求 |
上游10D，下游5D，距离泵出口30D（D为管径） |
|
|
精度等级 |
1.0%（插入式及管道式），1.5%（外贴式） |
|
|
重复性误差 |
测量值的±0.1% |
|
|
介质温度 |
-30~160℃ |
|
|
输出信号 |
一路4~20mA输出 |
|
|
一路OTC脉冲输出（脉冲宽度6~1000ms,出厂默认200mm） |
||
|
一路继电器输出 |
||
|
输入信号 |
主机可输入三路4~20mA，（可采集温度、压力、液位信号） |
|
|
主机可连接三线制PT100铂电阻，实现热量测量。 |
||
|
通讯输出 |
RS485，MODBUS协议 |
|
|
供电电压 |
24VDC；220VAC； |
|
|
电气接口 |
M20*1.5（特殊可定制） |
|
|
主机安装方式 |
壁挂式、盘装式、防爆式、传感器一体式 |
|
|
防护等级 |
主机IP65，传感器IP68 |
|
|
防爆等级 |
隔离防爆Ex dII CT6 本安防爆Ex iaII CT6 |
|
|
环境温度 |
-20~60℃ |
|
|
环境湿度 |
0～85% |
|
选型表
主机出厂为标准多功能主机，无需选配
|
SDLL-100超声波流量计 |
||
|
类型 |
代码 |
选项 |
|
主机形式 |
G |
壁挂式 |
|
P |
盘装式 |
|
|
B |
防爆式 |
|
|
传感器类型 |
1 |
外贴式 |
|
2 |
插入式 |
|
|
3 |
管道式 |
|
|
转换器类型 |
E |
换能器与传感器一体式（管道式） |
|
F |
换能器与传感器分体式（管道式） |
|
|
管径 |
- |
DN15~500(按照实际管径标明）管道式 |
|
- |
DN15~1200(按照实际管径标明）插入式或外贴式 |
|
|
供电方式 |
1 |
24VDC |
|
2 |
220VAC |
|
|
压力等级 |
D_ |
实际压力MPa |
|
热量选项 |
T1 |
外贴式温度传感器，测量热量 |
|
T2 |
插入式温度传感器，测量热量 |
|
|
附件 |
Q |
插入式带水带压安装附件 |
|
X |
含传感器与换能器连接电缆（分体式标配20米） |
|
|
Y |
配耦合剂（外贴式） |
|
|
P |
含配对法兰（管道式） |
|
|
U1 |
加配一副探头（外贴式或插入式） |
|
|
U2 |
加配二副探头（外贴式或插入式） |
|
