5MW－300MW（机端电压18KV及以下）水轮发电机安装过程中及安装完毕后的工频耐压试验和直流耐压试验提出如下技术方案。

一、依据标准

GB 755-1996 《旋转电机基本技术要求》

JB/T9641-1999 《试验变压器》

GB/T 16927.1-1997 《高电压试验技术第一部分：一般试验要求》

JB 6204-（2001报批稿）《大型高压交流电机定子绝缘耐压试验技术规范》

IEC 661-1989 《高电压试验技术：一般试验要求》

DL/T 596-1996 《电力设备预防性试验规程》

GB 7064-86 《汽轮发电机通用技术条件》

CEGRE WG21.09 建议导则

二、基本功能

本试验装置是调感式工频谐振耐压试验设备，是大型发电机工频交流耐压试验专用的成套设备。能满足5MW—300MW水电机组（机端电压18KV及以下）和相应电压的大型火电机组的工频耐压试验。能采用工频串联谐振方式、也能采用工频并联谐振方式试验，谐振电容量0.1~2μF。能满足全容量30分钟试验的要求。

1. 电压选择：按照GB 7894-87表27定子线圈工艺过程中交流耐压试验标准规定，条式绕组（容量：≥10000KV；电压6.0-18KV）

U_试=2.5U+2=2.5×18+2=47KV

选择试验设备电压为50KV。

2. 容量选择：

试品电容范围≤2μF（下层线圈嵌装后），47KV电压时的电流

I= U_试÷X_C=47000÷1591.7=29.5A

试验容量S_试= U_试×I=47000×29.5=1387.8KVA

试品容量范围≤2μF（定子绕组整体），39KV（2U+3KV）电压时的电流

I= U_试÷X_C=39000÷1591.7=24.5A

试验容量S_试= U_试×I=39000×24.5=955.9KVA

考虑到下层线圈嵌入后的试验可分段进行，容量即可为总容量的若干段分之一，因而选择1000KVA/50KV/20A的可调电抗器（调谐变压器）。电流值可能会超过额定值的22.5%。我公司提供的设备一般均有30%的裕度，因而这种选择也是允许的。

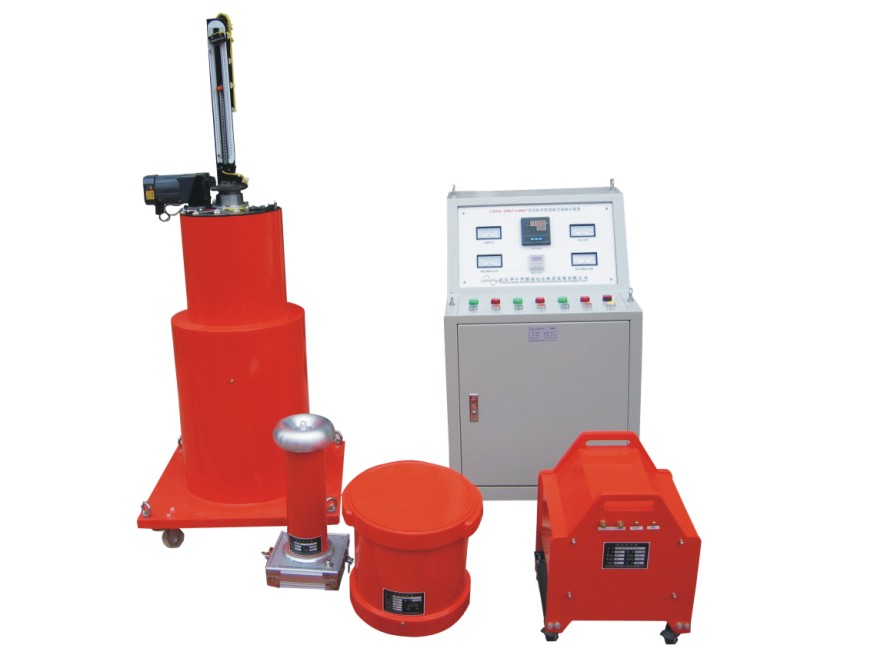

HNVFSR-F发电机工频耐压谐振装置
