■ 概述

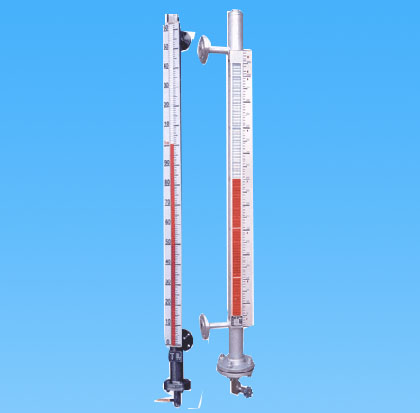

UHZ50000系列磁翻板液位计是我公司在长期生产板管式
液位计基础上采用国外技术发展起来的内浮子式液位计,
由于其承压零件均使用不锈钢材料,在结构上减少了密封结合
面，故仪表的安全性、可靠性得到提高。液位显示清晰醒目。
产品广泛应用于石油、化工等行业中的液位测量.
■ 特点
● 测量范围大，读数直观清晰;
● 密封结合面少，不易渗漏,安全可靠;
● 指示部分与被测介质完全隔离;
● 易于安装、维修方便.
|
序号 |
液位计类别名称 |
型号 |
适用范围及用途 |
|
1 |
普通型 |
UHZ50000 |
UHZ50000浮子液位计是一种就地显示仪表，广泛应用于石油、化工、电力、轻工、环保等部门,对开口或承压容器中的液位进行连续显示。 |
|
2 |
地下槽式 |
HZ50000D |
适用于各种地下流动介质储罐，可在地面上显示液位。不适合于强烈振动和强磁的工作场合（工作压力≤1.6MPa；测量范围≤2m） |
|
3 |
电远传型 |
UHZ50000E |
是带4mA～20mA电流信号输出及上下限报警设定的液位变送器的磁浮子液位计。 |
|
4 |
防爆型 |
UHZ56000B |
是带4mA～20mA电流信号及上下限报警设定的液位变送器的防爆磁浮子液位计。 |
|
5 |
高温型 |
UHZ50000T |
仪表特别使用于容器压力为4.0MPa～6.3Mpa,温度为0℃～200℃介质的液位显示.并可输出4mA～20mA电流信号且带上下限报警设定.当介质温度在200℃～450℃之间时可选用我公司应用专利技术生产的高温高压磁浮子液位计. |
|
6 |
夹套型 |
UHZ50000J |
适用于被测介质粘度大,温度较高或较低介质,并需要使用伴热装置的仪表。 |
|
7 |
防腐型 |
UHZ50000F |
特别适合于具有腐蚀性、毒性的液位测量指示 （工作压力≤1.6MPa；测量范围≤2m） |
■ 用途与适用范围
注：对于含有固体悬浮杂质、铁磁性杂质的容器我公司可提供过滤装置。
■ 技术参数
● 正常工作条件
环境温度 －25℃～70℃
相对湿度 5%～100% (包括凝露和直接湿)
大气压力 86KPa～108KPa
● 测量范围 300mm～6000mm分档
● 测量精度 浮子式指示器±20mm
翻柱式指示器±20mm
● 工作压力 1MPa、1.6MPa、2.5MPa、4MPa、6.3MPa
● 介质密度 0.5g/cm3～1.8g/cm3分档
● 介质粘度 ≤0.05Pa·s
● 介质温度 -25～80℃ 、(高温型0～200℃)、(专利高温型0～450℃)
● 跟踪速度 ≤0.8m/s
● 接触介质材料 1Cr18Ni9Ti 聚四氟乙烯
|
测量范围（m） |
0～0.5 |
0.5～2 |
2～3 |
|
测量精度（%） |
±2 |
±1.5 |
±1 |
● 控制点误差 ±10mm
● 回 差 不超过基本误差
● 重复性误差 不超过基本误差
● 开关控制点的接点容量 AC或DC220V;1A（纯阻性负载）
● 控制点间小间距（mm） 60
● 外壳防护等级 IP65
● 显示仪表 XMT-124D数字显示表（可设定上下限报警及输出
4～20mA信号）外形尺寸160×80×180
● 防爆等级 dⅡBT4
