VBD110B RS485型温湿度探测器
功能说明

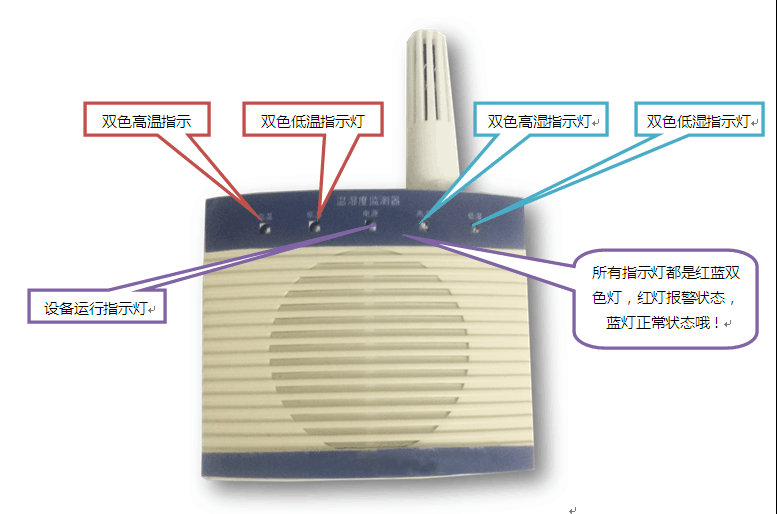

【接口说明】
|

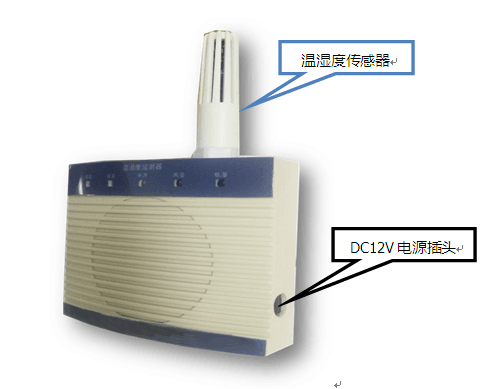

温湿度传感器 |
|
DC12V电源插头 |
|
设备运行指示灯 |
|
双色高湿指示灯 |
|
双色低湿指示灯 |
|
双色低温指示灯灯 |
|
双色高温指示灯 |
|
所有指示灯都是红蓝双色灯，红灯报警状态，蓝灯正常状态哦！ |
【设备使用双色指示灯，蓝灯代表状态正常，红灯代表状态报警。设备工作通电后红蓝交替闪亮。】
|
设备参数 |
|||
|
温湿度传感器 |
SHT10 |
安装方式 |
胶贴 |
|
温度精度 |
0.1度 |
湿度精度 |
0.1% |
|
温度测量范围 |
-40度 - 60度 |
湿度测量范围 |
0 - 100% |
|
通信方式 |
RS485 |
指示灯 |
双色指示灯 |
|
输出方式 |
自锁或点动（可设） |
输出路数 |
4路输出(无源) |
|
声音报警 |
支持 |
二次开发 |
支持 |
|
工作电流 |
10毫安 |
报警电流 |
30毫安 |
【主要功能说明】
VBD110B型温湿度监测器采用瑞士进口温湿度传感器来采集温湿度数据，测控范围温度-40度到60度，湿度0-100%。采用RS485通信方式联网，可二次开发。
设备输出控制开关4路，分别高温、低温、高湿、低湿无源输出，一路12V电源接线，方便转接为12V有源输出。
4路无源输出都可以分别设定为自锁或点动方式输出控制设备。
【请注意：在设定为自锁方式时，关机前为报警状态的输出，重启设备后，开关也会为报警状态输出。设定为点动方式时，则输出在重启设备后无动作。】
【自锁或点动输出的作用】对应于控制空调，我们一般设定为点动方式，点动方式可摸拟人手操作，按下和松开。对于通电运行的设备，如加湿除湿机、风机等，我们一般设定为自锁方式，这时，输出就变成一个开关，通电工作，断电停止。用户根椐受控设备的工作方式来设定输出的方式即可。
设备输出也可以人工开关，在软件上点下人工开启或停止后，对应输出动作。不过要注意，在按下人工开关后，对应的输出不会自动返回自动操作，一直是人工操作方式。如果要返回设备自动控制方式，需要重设开关输出的工作方式为自动操作。
【人工操作】：则输出为人工控制，设备不再操作输出。
【自动操作】：则输出为设备自动控制。
检测到状态在报警时，设备在间隔5秒内发一声响提示，直至检测到状态正常。
