l 产品概述：

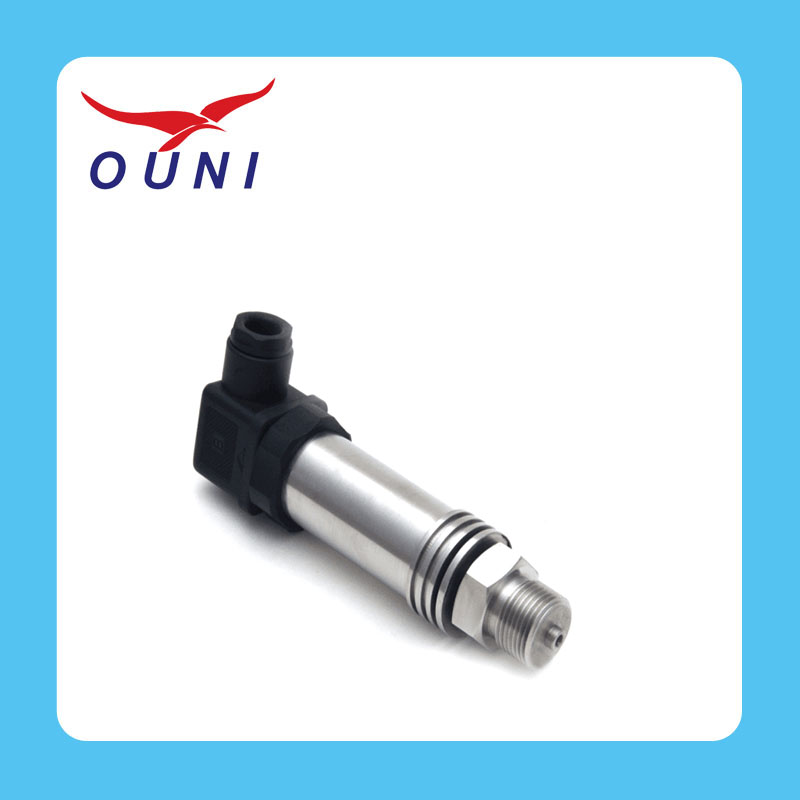

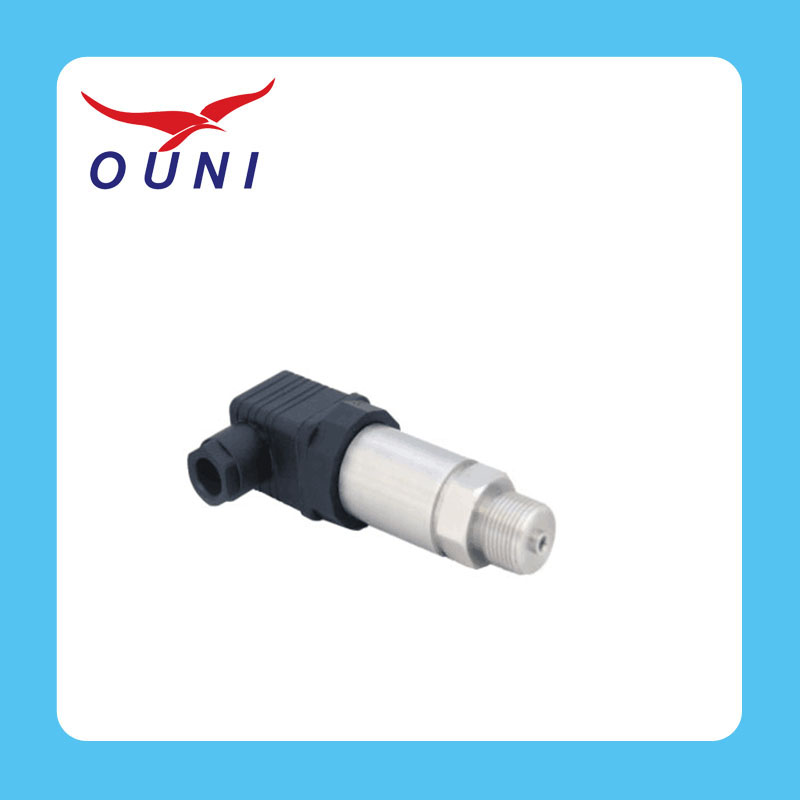

QGP-100压铸铝变送器是我公司研制生产的一种零点和满量程输出可调校的压力变送器。它选用高稳定性和高可靠性的扩散硅压力传感器和高性能的变送器专用电路，整体性能稳定可靠。广泛适用于石油、电力、水文、地质等行业的流体压力的检测及控制。
l 性能指标：
◆量程：-0.1~0到0.01~100MPa
◆过压：1.5倍满量程压力或110MPa(最下取值)
◆压力类型:表压或绝压或密封表压表
◆精度：±0.5%FS
◆长期稳定性：最大±0.3%FS/年零点温度系数：0.1%FS/℃（≤100kpa）;0.05%FS/℃（＞100kpa;）
◆满度温度系数：0.1%FS/℃（≤100kpa）;0.05%FS/℃
◆补偿温度0~50℃
◆工作温度：-30~80℃，本安型：-10~60℃，隔爆-20~60℃
◆贮存温度:-40~120℃
◆供电电源：11-28VDC（本安型经安全栅供电）
◆输出信号：4-20mADC（二线制） 0/1-5VDC（三线制）
◆负载电阻;≤（U~11）/0.02Ω（二线制）≥10KΩ（三线制）
◆外壳防护：IP65
◆电气连接：接插件或电缆线
l 选型指南
|
QGP-100 |
压力/差压变送器 |
|
||||||
|
|
量程 |
测量范围 |
0.1~1到0.01~100MPa |
|||||
|
（0-x）KPa或MPa |
X实际量程 |
|||||||
|
|
代号 |
输出信号 |
||||||
|
E |
4~20mADC |
|||||||
|
F |
1~5VDC |
|||||||
|
J |
0~5VDC |
|||||||
|
|
代号 |
结构材质 |
||||||
|
隔离膜片 |
接口 |
壳体 |
||||||
|
22 |
不锈钢316L |
不锈钢 |
不锈钢 |
|||||
|
24 |
不锈钢316L |
不锈钢316L |
不锈钢316L |
|||||
|
25 |
钽 |
不锈钢 |
不锈钢 |
|||||
|
35 |
钽 |
哈氏合金 |
不锈钢 |
|||||
|
|
代号 |
附件功能 |
||||||
|
B1 |
接插件连接输出 |
|||||||
|
B2 |
电缆线连接输出 |
|||||||
|
PC1 |
齐平膜型，M20*1.5外螺纹压力接口 |
|||||||
|
PC2 |
齐平膜型，G1/2外螺纹压力接口 |
|||||||
|
PC3 |
齐平膜型，Φ50.5卡箍卫生型接口 |
|||||||
|
M3 |
1/2位LCD数码管显示 |
|||||||
|
M4 |
1/2位LED液晶显示 |
|||||||
|
I |
本安防爆 ExiaIICT6 |
|||||||
|
T |
船用产品 |
|||||||
|
D |
隔爆型ExdIICT6 |
|||||||
|
C1 |
M20*1.5外螺纹压力接口，端面密封 |
|||||||
|
C3 |
G1/2外螺纹压力接口 |
|||||||
|
C5 |
M20*1.5外螺纹压力接口，水线密封 |
|||||||
|
G |
表压型 |
|||||||
|
S |
密封表压型 |
|||||||
|
A |
绝压型 |
|||||||
|
列举选型：QG-P100(1-100)KPa E 22 B1C5G |
||||||||
选型提示：1，选型时注意被测介质的温度，压力大小等。
2，齐皮膜型压力变送器的测量范围为：0-70KPa~35MPa
3，电缆型配套提供1.5m电缆，超过1.5m请与销售沟通。
4，如若订购非标产品或者特殊产品，请与公司销售洽谈。
