出售维修租赁泰克DSA71604C示波器

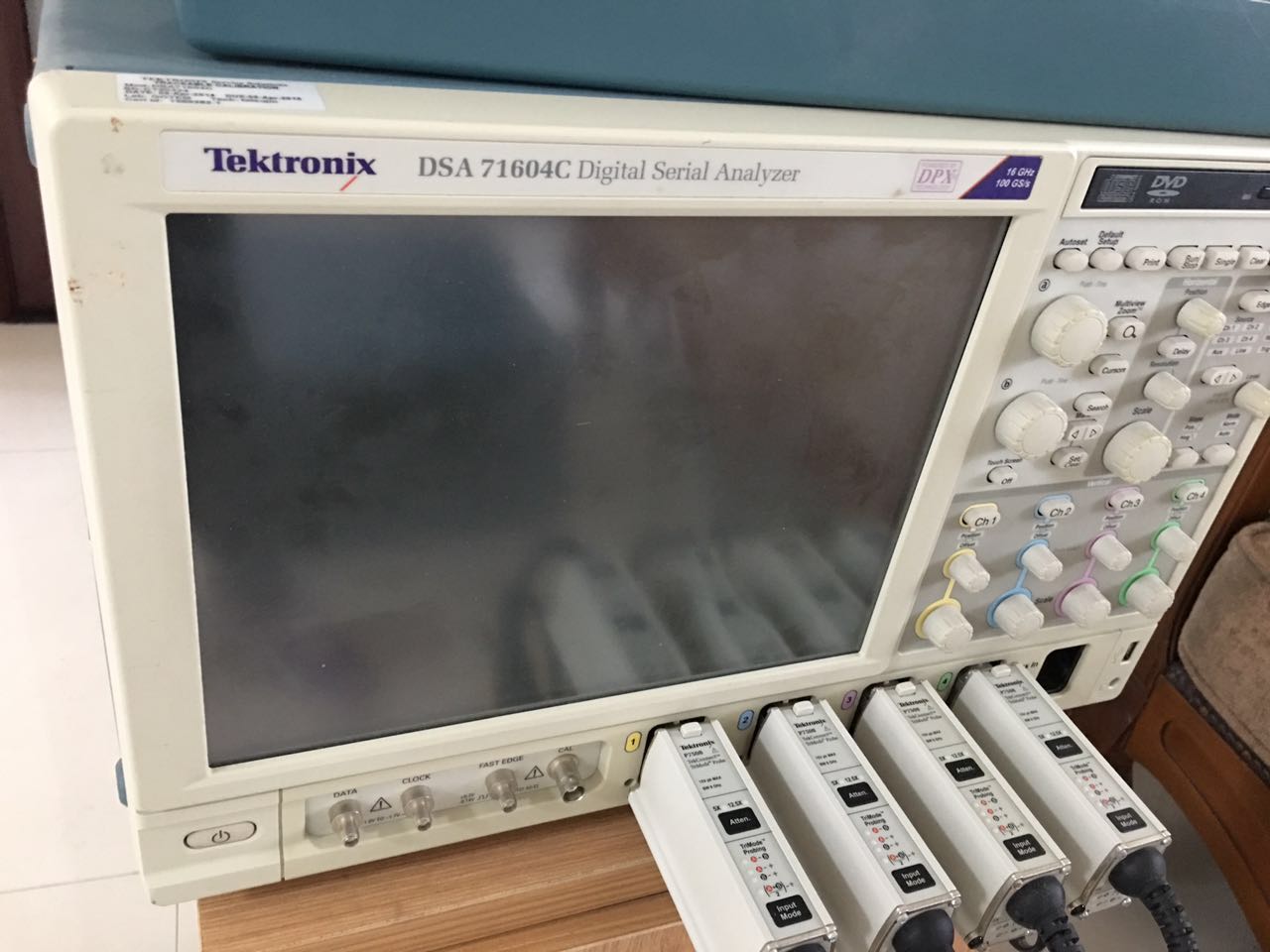

Tektronix DSA71604C 示波器

 DSA71604C数字示波器的详细介绍:DPO/DSA/MSO70000系列数字和混合信号示波器DPO/DSA/MSO70000系列是市场上精确的实时高性能示波器。20 GHz的4通道系统带宽与业内高的波形捕获功能相结合，可以发现关键信号信息，实现低噪声、高余量查看能力。通过采用市场上唯一支持高达6.25 Gb/s数据速率的基于硬件的串行码型触发技术，可以准确地捕获信号。MSO70000示波器包括16条逻辑通道及非常精确的80 ps定时分辨率，提高了系统洞察力。这些功能相结合，提供了市场上强大、准确的实时示波器，使您能够放心地进行具挑战性的测量，而这种信心只有泰克示波器才能提供。数字荧光示波器/ 数字串行分析仪/ 混合信号示波器主要特点和优点同时在全部四条通道上实现了20, 16, 12.5, 8, 6 和4 GHz 多种带宽型号高达50 GS/s 的实时采样率高达250 M 样点的记录长度及MultiView ZoomTM 功能， 快速进行导航快的波形捕获速率，每条通道高捕获速率>300,000 wfms/s高的带宽－高达20 GHz，在新高速串行标准上执行测量杰出的信号完整性和完美的信噪比－ 观察波形真实的表现业界先的高采样率和定时分辨率在2通道上提供了100 GS/s的采样率（对12.5、16 和20 GHz 型号）16 条逻辑通道，为数字和模拟信号调试提供高达80ps 定时 分辨率 (仅MSO70000)Pinpoint?触发－ 大限度地减少采集问题信号所用的时间， 高效调试问题，缩短调试时间6.25 Gbps 实时串行触发－ 保证指定NRZ 或8b/10b 码型第一 次发生时就触发采集，支持码型效应隔离诊断搜索和标记－为感兴趣的信号提供波形码型匹配和软件触发P7500 Tri模式TM 探测系统－完美配套的4 GHz - 20 GHz 信号连接系统应用支持：高速串行工业标准、射频信号、电源系统和存储 器设备－实现标准规定认证、自动化测试和易于使用P6780和P6717高性能17通道逻辑探头，具有高达2.5GHz 的带宽，为当前的高速数字信号探测提供连接保障( 仅 MSO70000)应用设计验证，包括信号完整性、抖动和定时分析检验、调试、检定或认证复杂的设计根据行业标准调试串行数据并进行一致性测试存储总线分析设计原型启动和开关电源检验考察瞬态现象复杂系统的生产测试瞬态信号或宽带宽RF 信号的频谱分析

特性 DPO70404BDSA70404BMSO70404DPO70604BDSA70604BMSO70604DPO70804BDSA70804BMSO70804DPO71254CDSA71254CMSO71254CDPO71604CDSA71604CMSO71604CDPO72004CDSA72004CMSO72004C时基范围 20 ps/div ~ 1000 s/div 10 ps/div ~ 1000 s/div时间分辨率(ET/IT 模式下) 200 fs 100 fs通道偏移校正 范围 ±75 ns在<100 ns 时长中的增量时间测量精度(典型值);单次;信号上升 时间= 1.2 倍示波器上升时间 1.48 ps 1.33 ps 1.24 ps 1.23 ps 1.15 ps 1.43 ps抖动噪底(典型值)(启用BW+ 带宽增强功能) 450 fs 450 fs 450 fs 300 fs 300 fs 400 fs时基精度 ± 1.5ppm 初始精度,老化率<1ppm时基延迟时间范围 –5.0 ks ~ 1.0 ks触发抖动RMS(典型值) 增强触发关闭时1 psRMS (典型值);增强触发启动时<100 fsRMS采集系统 特性
