城市管网探测仪里奇SR-20

品牌：艾默生里奇

型号：SR-20

任何城市的地下，都有一张纵横交错交错的网，它时刻都在为人们的生活提供保障，这张网就是由各种工业和民用管线组成的地下管线网。它是一个城市重要的基础设施，担负着信息传输、能源输送等工作，也是城市赖以生存和发展的物质基础。

目前由于地下管线资料的缺漏和偏差，且有关资料精度不高或与现状不符，对地下管线的分布情况不清，造成在建设施工中时常发生挖断或挖坏地下管线，造成停气、停水、停暖、通信中断、污水四溢等严重事故。为此，国内也相应出现了种类繁多的地下金属管管线探测仪。

在此处列举部分具有代表性的产品着重介绍：

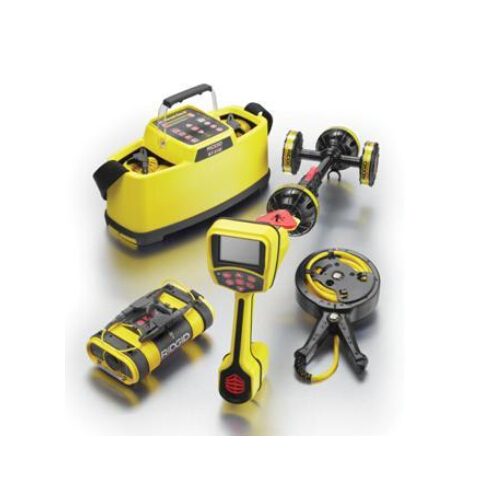

美国里奇SR-20

比于其他仪器而言，美国艾默生里奇RIDGID公司在管线探测仪这一领域中其技术已经十分成熟，仪器备受亲睐，普遍运用于世界各大城市的地下管线探测工程。它具有重量轻、易携带、操作简单等硬件有点。在探测效率和适用范围中，对比于其他仪器可以发现，它的工作效率是其他种类仪器的1.3倍-1.5倍。因为其工作中仪器的稳定性十分优良，所以在现场的管线走向判断上可以做出迅速有效的决定。并且在国内已经存在多家代理和售后机构，在仪器售后方面有着坚强的保障。

优点：探测速度快、简单直观、操作方便、精确度高。

缺点：探测非金属管线时，必须借助非金属探头，这种方法使用起来比较费力，需要侵入管线内部。

技术参数：

SR-20接收机

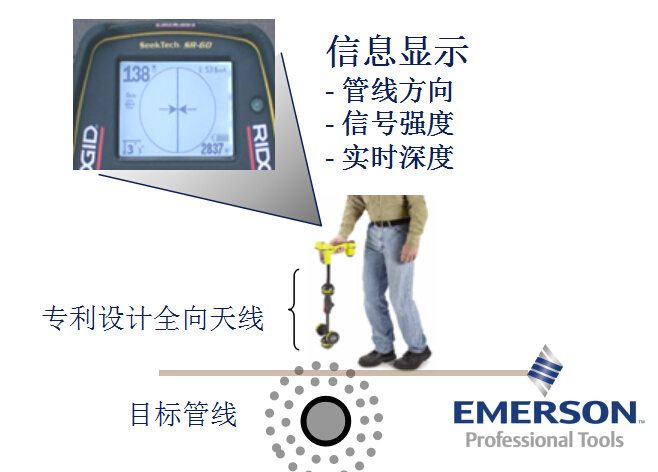

信号处理天线：8个立体全方位天线。

有源探测频率：128HZ 1KHZ 8KHZ 33KHZ

无源探测频率：50HZ 60HZ 100HZ（CPS信号） 120HZ

<4KHZ 4KHZ—15KHZ 15KHZ—36KHZ

信号发生器频率：16HZ 512HZ 16Khz 8KHZ 33KHZ 等

定 位 精 度：深度值的±3% 无强干扰情况下

测 深 精 度：

0-3米 深度值的±4% 无强干扰情况下

3-5米 深度值的±5% 无强干扰情况下

5-9米 深度值的±8% 无强干扰情况下

方向测量精度：15°以内 弯点/三通点2米内

5°以内 弯点/三通点2米内

重量：1.8公斤

ST-510发射机（功率10W）

频率：128HZ 512HZ 577HZ 815HZ 820HZ 980HZ 1KHZ 8KHZ 33KHZ 262KHZ 等大约20个频率

显示内容：显示输出电流大小，同时显示输出功率、

输出电压和回路绝缘电阻大小。

电源：8节1号 电池 或外接12V充电电池

ST-510发射机 ST-305发射机

ST-305发射机（功率5W）

频率：1KHZ 8KHZ 33KHZ

电源：6节2号电池

仪器配置

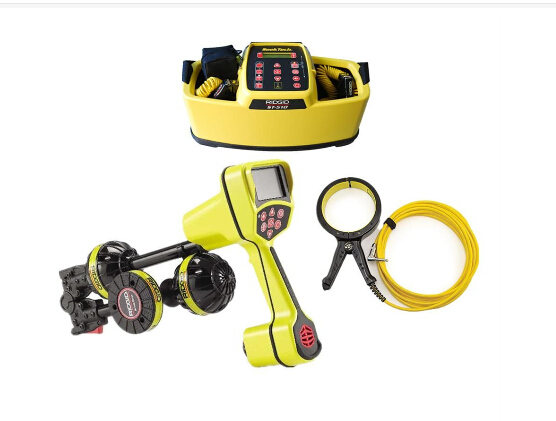

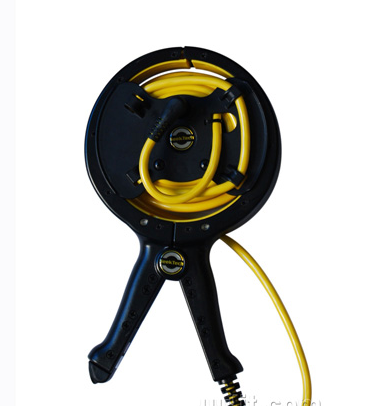

标准配置：ST-510发射机或ST-305发射机1台、SR-20接收机1台、 4＂感应式信号夹钳、直连导线1条，接地棒1根，仪器箱1个，说明书1套.

如何选择管线探测仪

1.根据自己的需要：很多管线仪只适合部分探测要求，在选择时，要了解清楚管线仪的适用范围

2.了解管线仪的测试方法，是否操作更加简便，界面更直观

3.了解管线仪的功能，测深能力是否符合自己的需求

4.附件的配置是否完备，如夹钳（一般用于密集区电缆探测）、充电电池（节约探测成本）等

5.仪器的可持续发展，日新月异的技术，是否能升级，也是仪器的一个考验标准

6.仪器的可兼容性，可接收与发射频率是否广泛，利于探测，扩大用途。
