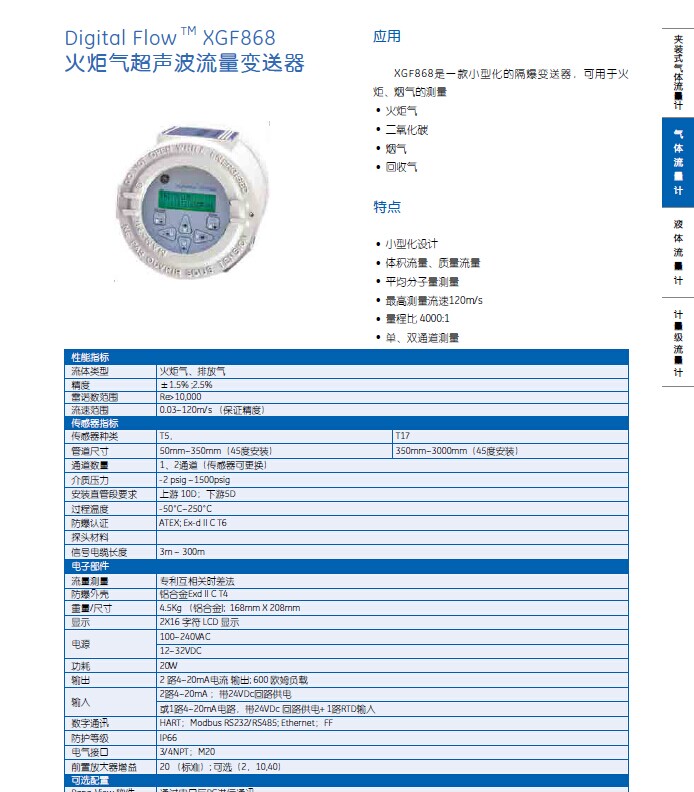

XGF868火炬气超声波流量变送器
应用
XGF868是一款小型化的隔爆变送器，可用于火
炬、烟气的测量
火炬气
二氧化碳
烟气
回收气
特点
小型化设计
体积流量、质量流量
平均分子量测量
最高测量流速120m/s
量程比 4000:1
单、双通道测量
性能指标
流体类型火炬气、排放气
精度±1.5% ;2.5%
雷诺数范围Re>10,000
流速范围0.03~120m/s （保证精度）
传感器指标
传感器种类T5， T17
管道尺寸50mm~350mm（45度安装） 350mm~3000mm（45度安装）
通道数量1、2通道（传感器可更换）
介质压力-2 psig ~1500psig
安装直管段要求上游 10D；下游5D
过程温度-50°C~250°C
防爆认证ATEX; Ex-d II C T6
探头材料
信号电缆长度3m ~ 300m
电子部件
流量测量专利互相关时差法
防爆外壳：铝合金Exd II C T4
重量/尺寸：4.5Kg （铝合金); 168mm X 208mm
显示：2X16 字符 LCD 显示
电源：100~240VAC12~32VDC
功耗：20W
输出：2 路4~20mA电流 输出; 600 欧姆负载
输入：2路4~20mA ；带24VDc回路供电或1路4~20mA电路，带24VDc 回路供电+ 1路RTD输入
数字通讯HART；Modbus RS232/RS485; Ethernet；FF
防护等级IP66
电气接口3/4NPT；M20
前置放大器增益20 （标准）; 可选（2，10,40）
可选配置
Pana-View 软件通过串口与PC进行通讯
