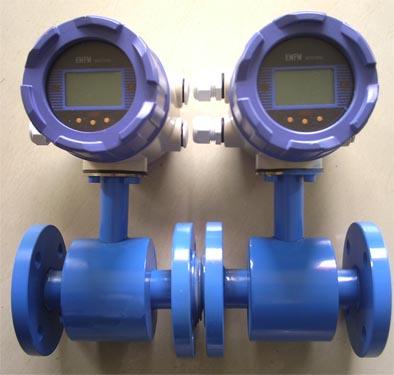

产品概述
JKMLDE热水计量表厂家的测量原理是法拉第电磁感应定律，传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。它主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。热水计量表厂家广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。 SJKMLDE 智能热水计量表厂家是我公司采用国内外最先进技术研制、开发的全能智能流量计，在设计产品结构、选材、制定工艺、生产装配和出厂测试等过程中每一个环节我们都非常细致讲究，我们还自行设计了一套国内目前最先进的，专用于热水计量表厂家的生产设备和流量实流标定装置，从而在软件和硬件上都能切实保证产品的高质量。
JKMLDE热水计量表厂家产品特点
测量不受流体密度、粘度、温度、压力和电导率变化的影响；
测量管内无阻碍流动部件，无压损，直管段要求较低；
系列公称通径DN15～DN3000。传感器衬里和电极材料有多种选择；
转换器采用新颖励磁方式，功耗低、零点稳定、精确度高。流量范围度可达1500：1；
转换器可与传感器组成一体型或分离型；
转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠；
流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；可显示正、反流量，并具有多种输出：电流、脉冲、数字通讯、HART；
转换器采用表面安装技术(SMT)，具有自检和自诊断功能。
JKMLDE热水计量表厂家技术参数
|
执行标准 |
JB/T 9248-1999 |
||||
|
公称通径 |
15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000 |
||||
|
最高流速 |
15m/s |
||||
|
精确度 |
DNl5～DN600 |
示值的：±0.3%(流速≥1m/s)；±3mm/s(流速<1m/s) |
|||
|
DN700—DN3000 |
示值的±0.5%(流速≥0.8m/S)；±4mm%s(流速<0.8m/S) |
||||
|
流体电导率 |
≥5uS/cm |
||||
|
公称压力 |
4.0MPa |
1.6MPa |
1.0MPa |
0.6MPa |
6.3、10MPa |
|
DNl5～DN150 |
DNl5～DN600 |
DN200～DN1000 |
DN700～DN3000 |
特殊订货 |
|
|
环境温度 |
传感器 |
-25℃~+60℃ |
|||
|
转换器及一体型 |
-10℃~+60℃ |
||||
|
衬里材料 |
聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA |
||||
|
最高流体温度 |
一体型 |
70℃ |
|||
|
分离型 |
聚氯丁橡胶衬里 |
80℃；120℃(订货时注明) |
|||
|
聚氨酯衬里 |
80℃ |
||||
|
聚四氟乙烯衬里 |
100℃；150℃(订货时注明) |
||||
|
聚全氟乙丙烯(F46) |
|||||
|
加网PFA |
|||||
|
信号电极和接地电极材料 |
不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂／铱合金、不锈钢涂覆碳化钨 |
||||
|
电极刮刀机构 |
DN300—DN3000 |
||||
|
连接法兰材料 |
碳钢 |
||||
|
接地法兰材料 |
不锈钢1Crl8Ni9Ti |
||||
|
进口保护法兰材料 |
DN65~DN150 |
不锈钢1Crl8Ni9Ti |
|||
|
DN200~DN1600 |
碳钢+不锈钢1Crl8Ni9Ti |
||||
|
外壳防护 |
DN15~DN3000分离型橡胶或聚氨酯衬里传感器 |
IP65或IP68 |
|||
|
其他传感器、一体型流量计和分离型转换器 |
IP65 |
||||
|
间距(分离型) |
转换器距离传感器一般不超过100m |
||||
JKMLDE热水计量表厂家选型图谱
|
型号 |
口径 |
|
|||||||
|
JKMLDE |
15~3000 |
||||||||
|
|
|
代号 |
安装形式 |
|
|||||
|
E |
一体式 |
||||||||
|
F |
分体式 |
||||||||
|
|
代号 |
转换器型号 |
|||||||
|
ZA |
圆形 |
||||||||
|
ZB |
方形 |
||||||||
|
|
代号 |
输出信号 |
|||||||
|
I.4 |
4~20mA |
||||||||
|
f |
频率 1KHz |
||||||||
|
Rs |
串行通讯（485） |
||||||||
|
C |
控制输出 |
||||||||
|
|
代号 |
防爆要求 |
|||||||
|
N |
无防爆 |
||||||||
|
EX |
防爆（仅适用于分体式） |
||||||||
|
|
代号 |
介质温度 |
|||||||
|
T1 |
≤65℃ |
||||||||
|
T2 |
≤120℃ |
||||||||
|
T3 |
≤180℃(仅适用于分体式） |
||||||||
|
|
代号 |
内衬材质 |
|||||||
|
NE |
氯丁橡胶（≤65℃） |
||||||||
|
PTFE |
聚四氟乙烯（≤189℃） |
||||||||
|
PVC |
聚氯乙烯（≤70℃） |
||||||||
|
|
代号 |
电极材质 |
|||||||
|
316L |
不锈钢 |
||||||||
|
HC |
哈氏合金C |
||||||||
|
HB |
哈氏合金B |
||||||||
|
Ti |
钛 |
||||||||
|
Ta |
钽 |
||||||||
热水计量表厂家被测流体必须具备一定的导电性，导电率>5μS/CM
|
口径mm |
流量范围m3/h |
口径mm |
流量范围m3/h |
|
φ15 |
0.0636~6.36 |
φ450 |
57.23～5722.65 |
|
φ20 |
0.11～11.30 |
φ500 |
70.65～7065.00 |
|
φ25 |
0.18～17.66 |
φ600 |
101.74～10173.6 |
|
φ40 |
0.45～45.22 |
φ700 |
138.47～13847.4 |
|
φ50 |
0.71～70.65 |
φ800 |
180.86～18086.4 |
|
φ65 |
1.19～119.4 |
φ900 |
228.91～22890.6 |
|
φ80 |
1.81～180.86 |
φ1000 |
406.94～40694.4 |
|
φ100 |
2.83～282.60 |
φ1200 |
553.90～55389.6 |
|
φ150 |
6.36～635.85 |
φ1600 |
723.46～72345.6 |
|
φ200 |
11.3～1130.4 |
φ1800 |
915.62～91562.4 |
|
φ250 |
17.66～176.25. |
φ2000 |
1130.4～113040.00 |
|
φ300 |
25.43～2543.40 |
φ2200 |
1367.78～136778.4 |
|
φ350 |
34.62～3461.85 |
φ2400 |
1627.78～162777.6 |
|
φ400 |
45.22～4521.6 |
φ2600 |
1910.38～191037.6 |
