仪器说明
常规功能检测系列

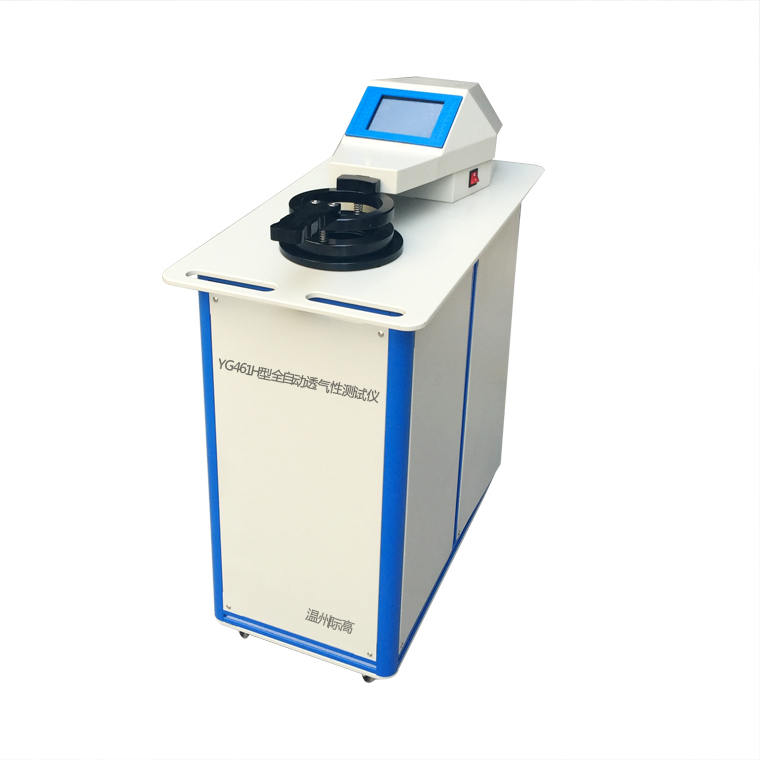

YG461H型全自动透气性测试仪
★科研使用：我司透气仪应用于国家自然科学基金资助项目（50373025）------教育部轻化技术重点实验室。
-------获得国家计算机透气测试软件专利认可保护证书（证书号：2011SR003283）
【适用范围】：
该仪器用于多种纺织织物，包括产业用织物、非织造布等纺织制品和其他可透气材料的透气性能测定；可根据AFNOR(法国标准协会)G07-111、ASTM(美国材料试验标准)D737、BS 5,636(英国标准)、DIN 53,887(德国工业标准)、EDANA 140.1(欧洲用可弃和非织造布制造协会)、ISO 9,237(国际标准化组织)、JIS L1096-A(日本工业标准)、TAPPI T251(纸浆与造纸工业技术协会)和其它标准进行自动化操作和数字化操作。
【符合标准】：
GB/T5453 GB/T13764 ISO9237 ISO7231 ISO5636 BS5636 ASTM D737 DIN 53887 JIS L1096 BS5636
【性能特点】：
●自动更换孔板，自动参数校正，测试一键完成，无须人工点击屏幕值守干预；
●专利产品，全量程自动检测换算各种试样的透气率及透气量。
●军工全铝合金机架设计，30年不变色，不氧化。
●飞利浦32位高速嵌入式处理器，采样频率高达2500 f/s。
●国内独家专利夹样方式，夹样仅需1秒钟，测试效率为其他款式的3倍以上。
●测试机体全密封风道设计，无外界环境影响的误差。
●采用进口装置的风机，变频电机控制，超静音，效率高；
●配置RS 232C仪器数据端口，兼容PC机相连。
●程序支持语言：中、英文。（可选择）
●菜单式界面设计，测试单位自由切换，并可以直接打印输出，无须人工换算；测量单位：mm/s, cfm, cm3/cm2/s, I/m2/s, I/dm2/min, m3/m2/min等多种可选。
●本机可独立配置微型打印机或者A4针式打印机，直接输出报告；（可选择）
●具有连续测试模式，电脑或仪器屏幕可双向控制，适合不同客户需求；
【技术参数】：
1 压 力量 程：0～4000Pa自设定压降
2 可测透气率：0.2～12000mm/s
3 测量误 差：≤±1％
4 可测织物厚度:≤20mm
5 吸风量调节：数据反馈动态调节
6 试样面积定值圈：20cm2
可选配5cm2； 50cm2；100cm2；Ф50mm（≈19.6cm2）；Ф70mm（≈38.5cm2）
7 测试孔板： 自动更换，自动测量
8数据处理量:≤2500次试验
9 数据输出：高清触摸屏幕显示； A4中文打印；电脑接口（任选）
10 电 源：AC 220V±10V 50Hz
11 重 量：110Kg
12外 形：600×750×1250mm（L×W×H）
【适用范围】：
本机为国家专利产品，专利号：ZL201420775687.1 用于多种纺织织物，包括产业用织物、非
织造布等纺织制品和其他可透气材料的透气性能测定；可根据AFNOR(法国标准协会)G07-111、
ASTM(美国材料试验标准)D737、BS 5,636(英国标准)、DIN 53,887(德国工业标准)、EDANA
140.1(欧洲用可弃和非织造布制造协会)、ISO 9,237(国际标准化组织)、JIS L1096-A(日本
工业标准)、TAPPI T251(纸浆与造纸工业技术协会)和其它标准进行自动化操作和数字化操
作。
【符合标准】：
GB/T5453 GB/T13764 ISO9237 ISO7231 ISO5636 BS5636 ASTM D737 DIN 53887 JIS L1096 BS5636
【性能特点】：
●自动更换孔板，自动参数校正，测试一键完成，无须人工点击屏幕值守干预；
●专利产品，全量程自动检测换算各种试样的透气率及透气量。
●军工全铝合金机架设计，30年不变色，不氧化。
●飞利浦32位高速嵌入式处理器，采样频率高达2500 f/s。
●国内独家专利夹样方式，夹样仅需1秒钟，测试效率为其他款式的3倍以上。
●测试机体全密封风道设计，无外界环境影响的误差。
●采用进口装置的风机，变频电机控制，超静音，效率高；
●配置RS 232C仪器数据端口，兼容PC机相连。
●程序支持语言：中、英文。（可选择）
●菜单式界面设计，测试单位自由切换，并可以直接打印输出，无须人工换算；测量单位：mm/s, cfm, cm3/cm2/s, I/m2/s, I/dm2/min, m3/m2/min等多种可选。
●本机可独立配置微型打印机或者A4针式打印机，直接输出报告；（可选择）
●具有连续测试模式，电脑或仪器屏幕可双向控制，适合不同客户需求；
●检测仪器有限公司经过5年多的持续努力，首家成功研出国内第一台真正意义上的全量程，全自动型透气仪，彻底解决了国产透气量测试的量值溯源问题，并取得3项国家技术专利。现已累计销售YG461E系列透气性测试仪近100台。
●该机型为第三代产品，引进瑞士进口透气仪的先进技术工艺，结合各地纤检、质检、商检、第三方公证检测机构实际检测量大的特点，设计成可轻按夹持器就可完成一次测试试验，无需其他操作，数据自动保存，提高了检测效率。
●仪器采用新工艺、高配置、整机机体采用高端铝材设计，外形美观，性能稳定，操作方便，日后无需特殊维护，维护成本低。
【技术参数】：
1 压 力量 程：0～4000Pa自设定压降
2 可测透气率：0.2～12000mm/s
3 测量误 差：≤±1％
4 可测织物厚度:≤20mm
5 吸风量调节：数据反馈动态调节
6、试样面积定值圈：5cm?；20cm?；50cm?；100cm?；四只
试样直径定值圈：Ф50mm（≈19.6cm?）Ф70mm（≈38.5cm?）
7 测试孔板： 自动识别更换，无需人工值守
8数据处理量:≤2500次试验
9 数据输出：高清触摸屏幕显示； A4中文打印；电脑接口（任选）
10 电 源：AC 220V±10V 50Hz
11 重 量：110Kg
12外 形：600×750×1250mm（L×W×H）
关于调音纸透气性的测试
调音纸具有密度均匀，透气孔疏密平均，厚度一致性极好，良好的防水效果；用于对声音波有阻尼作用，对拟制声音尖波，改善声音频率特性有极为有效的效果。适用于咪头、喇叭、麦克风等电声产品上作为调音用途，可改善其音频特性。但是，关于调音纸质量控制最关键的检测指标透气性测试，一直是一个大家关心的问题。为了解决这一问题，际高技术中心通过对国内外不同标准的研究，经过反复实验验证，开出一款专门针对调音纸的透气性测试的设备--YG461透气性测试仪。通常所说的透气性测试是指对于具有一定气体阻隔性的材料进行特定气体渗透性的检测。这类材料大多是高分子聚合物或是由高聚物制成的多层复合材料,广泛应用于食品、品、化工、电子、军工等领域的产品包装，材料的透气性测试方法主要有压差法和等压法两类,其中使用范围最广泛的是压差法。压差法是纯粹的物理检测方法,测试原理清晰明了,是透气性测试中的根本方法。压差法又分为真空压差法和正压差法两类,按照检测标准需要采用分辨率非常高的真空规或表压传感器,检测过程中微小的压力变化均被精确地采集下来。
对调音纸透气性的测定，我国是主要根据GB/T 5453-1997标准，此标准适用于多种纺织织物，包括产业用织物、非织造布和其他可透气的纺织产品。他仅仅是在测试时对压降进行了服用织物与产业用织物的细微区分。服用织物压降选择100Pa，产业用织物压降为200Pa。国家标准GB/T 5453-1985《织物透气性试验方法》中以透气量(织物两面在规定的压力差下，单位时间内流过织物单位面积的空气体积)衡量织物透气性指标，修订标准GB/T 5457-1997采用透气率(在规定的试样面积、压降和时间条件下，气流垂直通过试样的速率)表示透气性能。 透气仪测试原理：材料被压在选定好的测试头上，仪器产生持续的气流通过试样，并在试样两面产生一定的压差，极短时间内，系统将自动计算出试样的透气率。
调音纸透气仪的工作原理：测试参数由控制按钮输入CPU数据处理中心，当仪器工作时由CPU通过反馈调节装置调节吸风机控制吸风量，前室压差P1、后室压差P2随吸风量变化而变化。其中P1－P2为两室压差△P，P0－P1为织物两面压差△P0（亦即定压值），测试时，△P0、△P由传感器将其转化为数字信号输入CPU，通过反馈调节装置改变吸风量，使△P0达到规定值（一般为50Pa;100Pa;200Pa;500Pa）,而两室压差△P读入CPU后，由内置程序自动换算成织物的透气率R（mm／s），并在透气率显示屏上显示出。完成所须测试后可连接打印机打印测试报告，报告内容包括每次测试值、平均值、均方差、CV值等。仪器外部构造由机架、试样固紧装置、流量装置、显示面板等部分组成；仪器的内部构造由压力传感器、CPU数据处理器、吸风机、反馈调节装置等部分组成。
调音纸透气仪可根据标准（GB/T5453），在测试前，将测试样品进行预先调湿，根据标准ASTMD737或DIN53887，在测试前，将样品在温度20±2℃，相对湿度65±2％的标准大气压环境中达到平衡。测量次数：根据标准GB/T5453，同样条件下、同一样品不同部位重复测量至少10次。根据标准DIN53887每件样品至少测量5次。测量点位置：将测量点均匀的对角分布在样品上，这样每个测量点包括某些特定的材料，对整个宽度的透气均匀性有严格要求（如降落伞布），其布边也必须进行测试。测试样品尺寸：在一般情况下不需要剪下样品，因为能在样品上直接进行测试。如果需要剪下，则剪下的样品尺寸至少为25cm×25cm(ASTMD7320cm×20cm(DIN53887)。
调音纸透气仪测试面积：根据测试标准，测试面积如下所示：
GB/T 5453 20cm2(5cm2，50cm2，100cm2)
DIN 53887 20cm2
ASTMD 737 38cm2
由于仪器的测量范围很大，所有测量都可选相同的测试面积，没必要更换试验头和夹具环，但是下面情况例外：
(1)如果需要进行的测量是一个按标准使用的不同测试面积。在这种情况下，必须使用标准要求面积的试验头和夹具环。
(2)如果测试一个特别密的样品，它的透气性低于仪器的下限，在这种情况下，则需要使用大一些面积的试验头和夹具环。
(3)如果测试一个特别疏松的样品，它的透气性高于仪器量程的上限，在这种情况下，必须使用小一些面积的试验头和夹具环。
注：如果此试样面积达不到或不适用，经有关方面协商后也可选用5cm2，25cm2，38cm2，50cm2，100cm2，试样面积，均为用户选购件。（由20cm2换5cm2时，需加上5cm2专用的压环板与载样板，反之去掉即可）。
不同测试面积得到的测试结果，不总是能直接对比的，为了比较不同的透气性，必须使用相同测试面积的试验头和夹具环进行测试。
测试压力：该仪器测试压力的范围在1～4000Pa之间:
根据各种测试标准，压力设定分别如下：
GB/T 5453 100Pa 服用织物
200Pa 产业用织物
AFNOR G07-111 196Pa
ASTM D 737 13mmH2O(=0.5W.C 125Pa)
DIN 53887 100Pa 服用织物
160Pa 降落伞
200Pa 工业用织物，无纺布
最后，测试压力是依据相应的标准预先设置的，由仪器自动控制和保持，流过测试样品的空气是通过一组孔板进行测量。通过孔内压力变化测定样品的透气性，并以预先设定好的单位形式用数字显示出来，直接读取。
