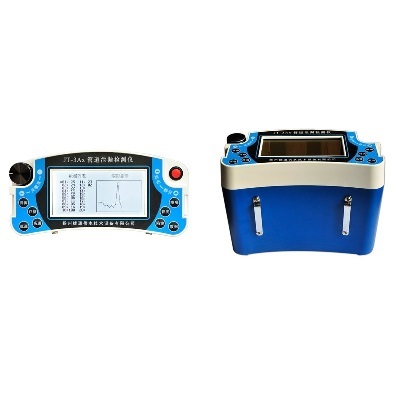

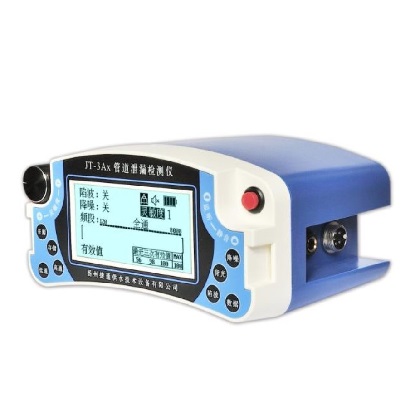

JT-3Ax自来水管道查漏仪采用了双模传感技术、现代音频信号处理技术、嵌入式微处理器技术、智能数据分析及辅助图形技术等当前先进技术，其听音效果清晰、适合复杂工况场合、智能化数据分析、可靠稳定，是一款有效巡检管道和定位泄漏的先进测漏仪器。

JT-3Ax自来水管道查漏仪通过传感器拾取地下压力管道破损泄漏产生的振动信号来准确定位泄漏点的位置。

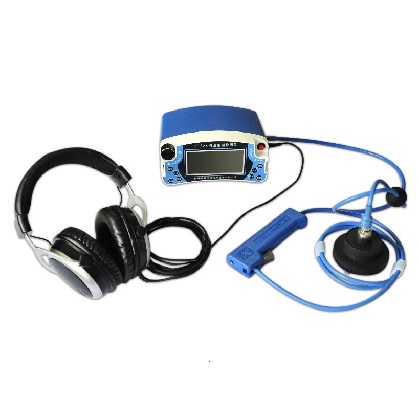

JT-3Ax自来水管道查漏仪配置了适合巡检与定位两种工作方式的双模传感器探头，从而做到有效日常巡检和漏点精确定位。

JT-3Ax自来水管道查漏仪设计有28组频段区间组合，用户根据实际需求选择其中任何一组频段来检测泄漏信号，以满足不同材质/管径管道、不同的工作地段(埋层介质)工况下泄漏检测需要。

为了消除电磁信号及环境噪声对检测的干扰，JT-3Ax自来水管道查漏仪设计工频降噪(工频陷波)的功能以消除工频干扰；提供环境降噪的功能以降低环境干扰对泄漏检测定位的影响。

为了帮助操作人员比较不同检测点的泄漏有效值，JT-3Ax自来水管道查漏仪设计了智能数据分析功能。通过统计分析泄漏声音的最小值-极大值，在仪器屏幕上以有效值数据和图形显示出来，辅助定位判断。

JT-3Ax自来水管道查漏仪设计有USB通信接口，配合本产品计算机端的软件，用于导入检测有效值数据，以满足进一步数据分析。此外，在获得我公司授权的情况下，还能实现产品升级换代。

最后，JT-3Ax自来水管道查漏仪还为泄漏检测操作者提供了通过视觉显示以及定量数值来判断泄漏大小的功能。因此，全新的JT-3Ax自来水管道查漏仪以声音、数据、图形等立体方式提供了有效泄漏检测功能和丰富的操作方式。

1.2 技术参数

JT-3Ax技术参数如表1.4、表1.5、表1.6所示。

表1.4 传感器技术参数

表1.5 主机技术参数

放大倍数		100dB
电源		锂电池4400mAh，8.4V，配套充电器。
工作温度范围		-20℃~+55℃
连续工作时间		≥60小时(不开背光)

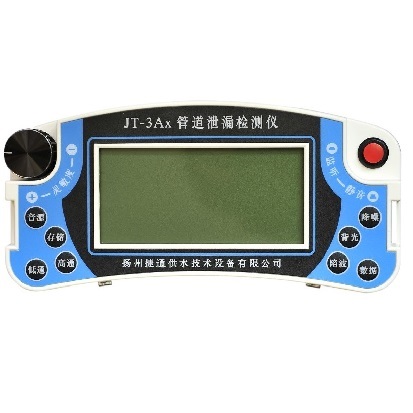

显示器		Dot Matrix LCD 320*160
连接端子		电源开关×1 灵敏度调节旋钮×1 传感器输入连接器×1 耳机插口×1 USB接口×1 jian听按键×1
滤波器	普通模式	高通滤波：40Hz，200Hz，400Hz，600Hz 低通滤波：600Hz，800Hz，1200Hz，4000Hz 陷波滤波：50 Hz，开/关降噪滤波：开/关
	高频模式	高通滤波：120Hz，250Hz，500Hz，700Hz 低通滤波：1500Hz，3000Hz，5000Hz，8000Hz 陷波滤波：50 Hz，开/关降噪滤波：开/关
数据存储		1000个泄漏点数据*
存储形式		分段存储，可任意分段
数据分析		数据分析可取zui大值，zui小值，平均值*
尺寸和重量		178mm×90mm×132mm 860g(包括电池)

表1.6 耳机技术参数
