光束折转架可将光束改变方向或高度，可夹持多种直径的反光镜及棱镜，适应不同直径的光束，镜座可360°旋转，并可±4°倾斜调整，调整机构采用M6x0.25mm超细螺杆驱动，碟形弹簧复位，精度高，稳定性特佳，支架杆采用标准直径不锈钢，安装方便，美观适用，适用装卡较小直径的圆形镜片。

可夹持多种直径的反射镜或分光镜

二维倾斜调整

M6×0.25 细牙螺杆调节

碟簧复位

Φ20直径标准系列接杆固定

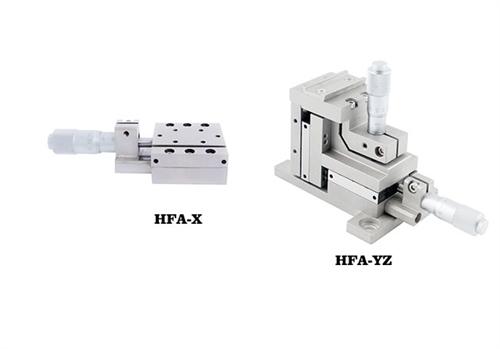

HFA-XYZT系列是红星杨科技多年积累经验研发生产光纤专用位移平台，在光纤调整领域广泛使用，采用精密交叉导轨，整体不锈钢材料。

特点：采用温度稳定性极佳的不锈钢材料，抑制漂移，刚性结构设计，避免震动干扰，结构紧凑，外形小巧，左右手成对设计，配有燕尾座，可固定光学器件安装座型号HFA-XYZTL（左手）/HFA-XYZTR(右手)X轴向调整量12mmY轴向调整量12mmZ轴向调整量6mm绕Y轴倾斜调整量±5°绕Z轴倾斜调整量±5°偏摆＜100μrad光路中心高79mm承重2.3kg

三轴调节台为不锈钢结构，具备优良的长期稳定性，极佳的热匹配和硬化钢交叉滚珠轴承使其具有卓越的性能。交叉滚珠轴承和精密制造的轴承参考平面，为6mm的X和Z轴提供了极佳的直线度，各轴的角度偏差小于150μ，Y轴行程是12mm。被设计用于光纤对准应用。顶部的滑轨可用来精密稳妥的固定光纤阵列或设备夹具。也可以安装一个倾斜平台，实现光纤二维角度调节。还可选配测角器实现光纤绕轴调节。提供了优异的光纤对准方案。
