专业提供光纤调整架设备、光纤调整架、红星

价格：面议 / 件
供应地：湖北省武汉市
发布公司：武汉红星杨科技有限公司
产品型号：NQ1280
品牌：红星杨科技
发布日期：2017/1/24 10:37:46
联系人QQ：919108817

详细说明

产品说明Explain

公司简介Content

光束折转架可将光束改变方向或高度，可夹持多种直径的反光镜及棱镜，适应不同直径的光束，镜座可360°旋转，并可±4°倾斜调整，调整机构采用M6x0.25mm超细螺杆驱动，碟形弹簧复位，精度高，稳定性特佳，支架杆采用标准直径不锈钢，安装方便，美观适用，适用装卡较小直径的圆形镜片。

可夹持多种直径的反射镜或分光镜

二维倾斜调整

M6×0.25 细牙螺杆调节

碟簧复位

Φ20直径标准系列接杆固定

在光纤耦合器基础上增加显微物镜座，方便将一束光经过物镜聚焦或小孔光阑很充分的进入光纤，达到耦合效果，且能够稳定保持，抗干扰能力强，底板容易与其它调整架连接，一体式封闭设计，结构紧凑，细牙螺杆调整，精度更高。

⊕增加了显微物镜，方便将光束与光纤耦合

⊕使用底板上的安装孔可以方便地与其它调整架连接

⊕自重：0.4kg

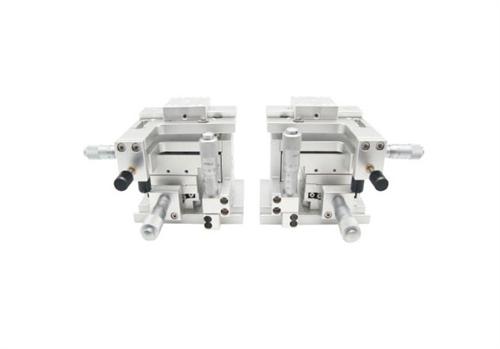

三轴调节台为不锈钢结构，具备优良的长期稳定性，极佳的热匹配和硬化钢交叉滚珠轴承使其具有卓越的性能。交叉滚珠轴承和精密制造的轴承参考平面，为6mm的X和Z轴提供了极佳的直线度，各轴的角度偏差小于150μ，Y轴行程是12mm。被设计用于光纤对准应用。顶部的滑轨可用来精密稳妥的固定光纤阵列或设备夹具。也可以安装一个倾斜平台，实现光纤二维角度调节。还可选配测角器实现光纤绕轴调节。提供了优异的光纤对准方案。
