TPK-8000区域控制单元介绍

    综合管廊自动化控制系统是城市基础设施建设发展的新方向，是城市地下空间开发的重要形式之一。它作为一种集约化、可持续性的管线敷设方式，通过合理利用城市用地，综合确定城市工程管线在城市地上、地下空间位置，避免工程管线之间及其相关建筑物相互干扰，为各管线工程的规划管理提供了依据。将城市基础设施控制整合于一个系统，便于进行集中实时监控、管理、检修、日常维护等，提高了城市管理效率，减少了人力、财力、物力的巨大浪费，促进城市不断向着现代化、智能化方向发展。

     综合管廊监控与报警系统是一个综合性非常强的管控系统。各系统之间由于技术体系不一，采用的标准各异，导致难以兼容互通，这不仅需要兼顾环境与设备监控、通信联络、地理信息等需求，而且还要兼顾灾难事故预警、安全防范等方面对图像监控的需求，同时还需要考虑报警、门禁等配套系统的集成以及与广播系统的联动，因此在这些系统的互联过程中必然会出现系统异构的信息孤岛问题

      要打破信息孤岛的局面，复杂异构方式的监控报警系统需要解决不同厂商、不同产品的兼容和多个系统相互集成的问题，需要考虑到平台的网络接入和资源的开发方式，还需要立足大型联网用户的角度去设计，把握好互利与共享的原则。 因此，为了克服以上缺陷，需要设计一种管廊综区域控制单元系统。

      ACU（区域控制单元），英文全称Area Control Unit，负责工业现场特定区域的信号采集、控制信号输出和远程通信等任务，一般由可编程逻辑控制器（PLC）、工业交换机、电源模块、保护模块和机柜等部分组成。针对一些对防护等级、抗电磁干扰和设备体积等方面有特殊需求的场合，采用高集成度、大规模集成电路模块进行一体化设计的ACU逐步成为行业的发展趋势。

     针对综合管廊/电缆隧道等地下构筑物潮湿、电磁干扰强、污秽严重的恶劣场合，由西安派克公司于2015年推出第一台集成式ACU。其充分利用了大规模集成电路模块当前最先进的电子技术，将PLC、交换机、电源等设备的采集、控制、通信等接口集成为一体，减少中间连接线，提高可靠性，并减小其体积。经过多年的现场实践，结合现场环境的实际需求。2016年又推出了新的升级版TPK-8000 。

二、产品功能

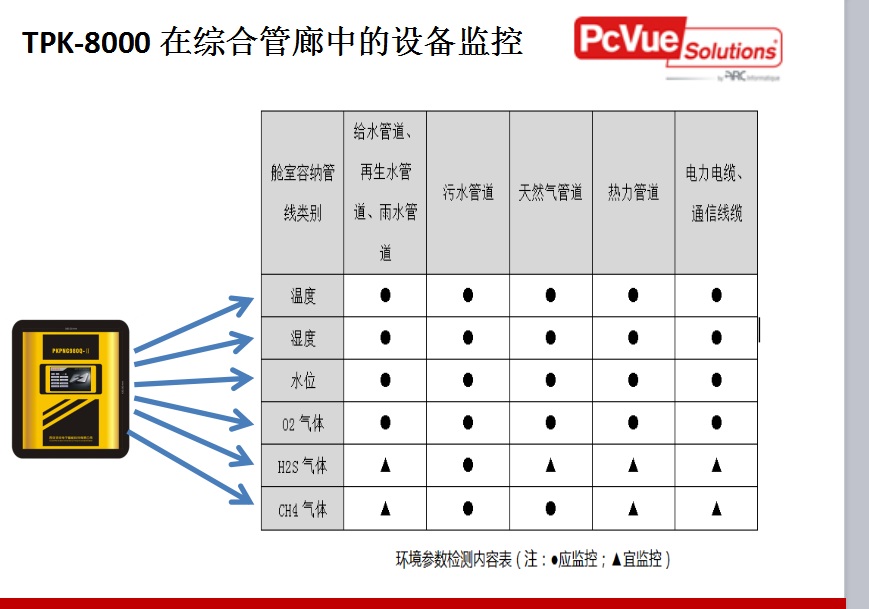

1、集成AI、DI接口，实现对现场气体、温湿度、液位开关、红外防入侵等传感器的信号采集；

2、集成DO、RS485接口，实现对现场风机、照明、水泵、配电等设备运行状态、故障信息采集，以及本地或远程控制设备启动和关停；

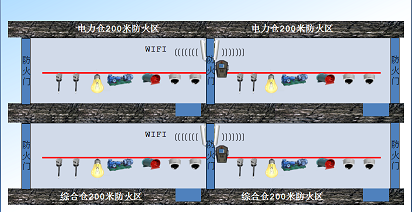

3、集成RJ45网口，实现与现场视频摄像机、工业电话和工业AP等设备的数据交换和管理；

4、集成千兆光口，与监控中心核心交换机组网，实现工业环网应用；

5、告警日志及联动动作保存功能，方便事故原因追踪。

    三  产品特点

1、高等级防护：综合管廊/电缆隧道现场环境复杂，湿度可达98%RH以上，顶部、墙壁和设备表面经常有凝结的水珠（凝露现象），对现场监控设备防护等级提出严苛要求。符合GB50838-2015《城市综合管廊工程技术规范》7.5.15要求，综合管廊内监控与报警设备防护等级不宜低于IP65。采用不锈钢和镀锌涂层设计，配套双层防水接头，防护等级达到IP65，防水防潮防腐蚀；工程化应用设计，锁式电缆接头与金属软管无缝对接，防水、防电线松动。

2、抗电磁干扰：  综合管廊/电缆隧道中的110KV/220KV 高压电缆持续向外辐射高能量的电磁波，严重干扰现场监控设备的正常工作。电磁兼容性能试验要求产品达到工业四级以上。  TPK-8000优于电磁兼容GB/T17626（IEC61000）标准，完全达到电磁隔离标准，符合现场应用环境。

3、多功能小体积：单设备完成传感器接入、设备控制和数据上传功能；芯片级集成体积小，重量轻，运输、吊装、施工轻松便捷；可采用多种安装方式，避免落地安装对管线安装和维护造成的干涉。

4、降低综合成本：传感器接入只须一次接线，相比传统方案缩减2/3接线工作量；  结合工程实际，提供接线表方案，简单明了，提高接线效率，降低接错风险；远程配置、升级管理，免除现场编程烦恼。

5、可靠环保、软件开放  ：采用先进的低功耗和热力学设计方案，保证产品稳定可靠运行，延长使用寿命；  整机功耗低至12W，节能环保。支持ModBus标准协议;  提供SDK，方便集成开发。

    四、产品指标参数

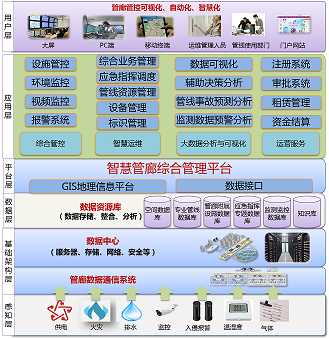

Parker solution 一个基于远程分布式监控软件，通过网络可以把位于不同物理位置的系统集成在网络中，提供图形、地理、报警、报表等功能，它充分的应用到了综合管廊的监控分站和调度系统中，其特点如下:

1. 矢量化的二维图形展示

2. OPC UA/DA的实时数据采集

3. 64位的3D图形加速引擎

4. 先进的报警管理

5. 丰富多样的统计查询控件

6. 三维GIS地理信息系统

7. GPS移动资产的实时展示

8. 报警联动视频

9. 支持多种数据库软件

10. 基于先进的互联网移动应用

11. 支持C/S B/S 的多冗余技术
