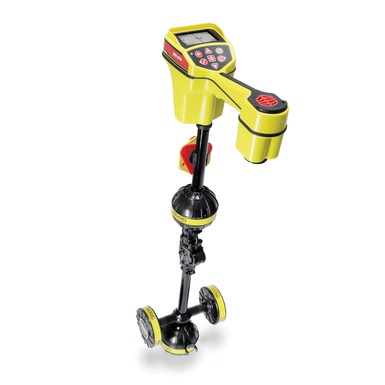

美国里奇新推出管线定位仪SR-24

产品简介：

SR-24是美国里奇新推出的一款管线定位仪，对比SR-20/SR-60，SR-24内置GPS，可获取GPS信息并用于绘图，可通过蓝牙连接平板电脑或手机，实现数据快速实时传导。

SR-24 是一种采用 GPS 和 Bluetooth® 技术的精密管线定位仪表，适合方便地与内部数据采集设备集成。SR-24 的全向天线能够捕获完整信号场，便于获得信号并跟踪其路径。接收器显示管线位置以及在显示屏上的方向，提供直观的定位体验。为了增加信心，通过声音和视觉警告通知操作员信号场的形状是否变化，以便采取适当的操作避免弄错管线位置。

产品特点：

GPS管线定位仪与智能手机、电脑连接，使GPS技术与管线定位技术结合，实时创建管网地图。SR-24可自定义任何频率进行探测仪定位（10Hz-35KHz）最多可存储30个自定义频率。

大显示屏 - 显示管线的预计位置、方向和深度。

全向天线 - 可捕获完整的信号场，以提高速度和精度。

内置 GPS - 追踪位置坐标以进行标测和 GIS 应用。

Bluetooth 技术 - 可将数据流传输到智能手机、平板电脑或高精度 GPS 设备。

智能手机/平板应用 - 可映射多个轨迹和导航点，并导出到 GIS 软件。

可跟踪 10 Hz 至 35,000 Hz 的任何频率。

产品规格

有源管线跟踪频率* 128 Hz、1 kHz、8 kHz 和 33 kHz。

无源跟踪 50 Hz、60 Hz、<4 kHz 宽带。

无源无线电跟踪 4 kHz-15 kHz、15 kHz-36 kHz。

探棒频率 * 16 Hz、512 Hz、640 Hz、850 Hz、8 kHz、16 kHz、33 kHz。

电源 4 节 2 号电池。

电池寿命 大约 16 小时。

重量 3.5 lbs. (1.6 kg)。

无线技术 Bluetooth 1 级。

无线范围 200 码（183 米）。

GPS 平均精度 小于 8.2’ (2.5 m)。

符合 FCC A 类和 EN 55022 A 类要求。

*用户可设置从 10 Hz 到 35,000 Hz 的 30 个的频率。

产品附件

目录编号 说明 重量

磅 千克

21898 SeekTech ST-305 信号发生器 2.5 1.9

20973 SeekTech 4” (100 mm) 感应信号夹钳 2.0 0.9

RIDGID® ST-33Q+ 信号发生器是用于在目标管线上产生感应电流的理想信号发生器。它还可使用 10Hz 至 490kHz* 之间的任何频率直接连接，功率可达 10 W。ST-33Q+ 还能够灵活地使用 1 号碱性电池或 18V 可充电 RIDGID 电池，以尽可能减少工作中断。ST-33Q+ 上的新蓝牙功能，您可以从远至 200 码的位置以无线方式更改 SR-24 接收器的发射频率，从而更快地完成复杂的定位。

特性

距离 - 产生的感应电流比传统信号发生器强 8 倍。更强的电流意味着您可到达和追踪的距离比以前任何情况都更远。

功能齐全 - 电源选项包括锂离子 18 V 可充电电池、六节 1 号电池或外置 10-28 VDC 电源。

精度 - 产生更强的低频率感应电流。低频率在拥挤的区域跳到其他管道上的可能性更低，因此可减少干扰，提高精度。

转速 - 与启用蓝牙的 SR-24 定位仪配合，从 SR-24 接收器以无线方式控制 ST-33Q+。从远至 200 码的位置远程更改发射频率。

规格

频率

直接连接（预编程） 128 Hz、1 kHz、8 kHz、33 kHz、93 kHz、262 kHz。*

直接连接（用户编程） 10 Hz – 490 kHz 的任何频率*

感应 8 kHz 或 33 kHz。

* 面向欧洲以及澳大利亚和新西兰出售的设备，最高 93 kHz。

其他规格

最大功率 10 W。

蓝牙最大无线范围 200 码（183 米）。

电池单独出售。

 应用：电力、电信、自来水公司、铁路、高铁、煤气集团，市政工程等行业。
