◇ 概述及特点
YSF型液压水阀是油压操作的控制高压水管路启闭的新型阀门。其阀体,活塞和衬套等主要部件采用防锈,防腐材料,制造精细。整阀密封性能好,使用压力高,特别适用于水电厂球阀止水环密封系统和电磁配压阀配套使用时,能对球阀前后侧的止水环密封实现自动同步控制,从而提高水电厂设备的自动化程度。亦可用于其他工业部门压力水系统中控制管道内水的流动方向,实现自动控制。
|
|
◇ 主要技术参数
1） 操作油压：2.5MPa,4.0Mpa或订做；
2） 工作水压：≤1.6MPa
3） 工作介质：水,油；
4） 介质温度：〈60℃；
5） 公称通径：10,18mm；
6） 连接方式：卡套式管接头G6,G10,G22；
|
|

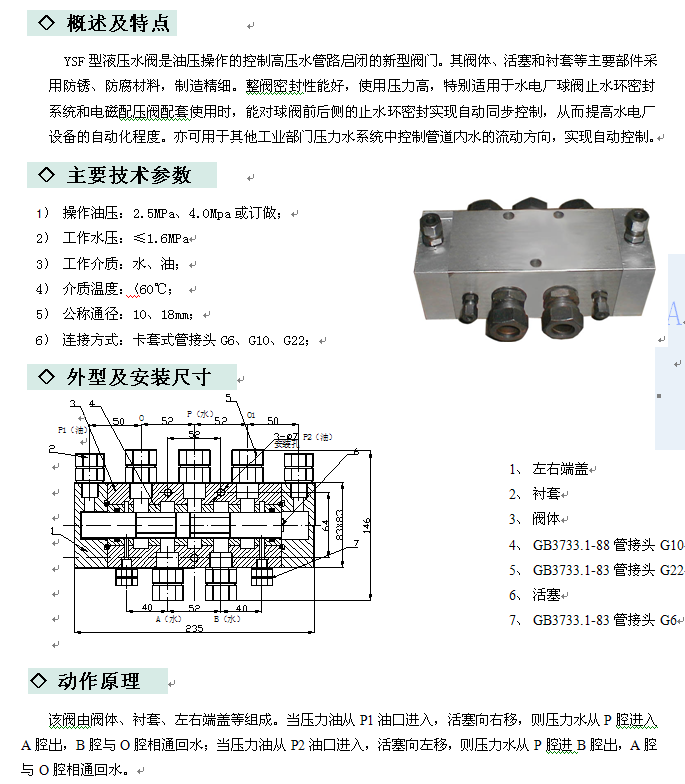

◇ 外型及安装尺寸
|
◇ 动作原理
该阀由阀体,衬套,左右端盖等组成。当压力油从P1油口进入,活塞向右移,则压力水从P腔进入A腔出,B腔与O腔相通回水；当压力油从P2油口进入,活塞向左移,则压力水从P腔进B腔出,A腔与O腔相通回水。
