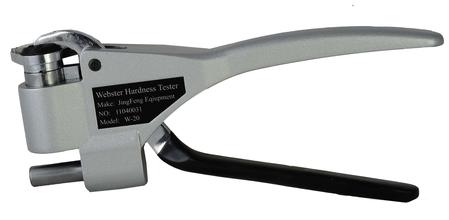

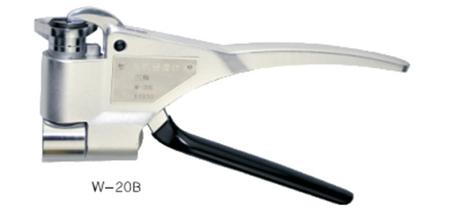

一、W-20金属韦氏硬度计概述

金属韦氏硬度计有W-20、W-20a、W-20b、W-B75、W-B75b、
W-BB75、W-BB75b、W-B92八种型号。其适用材料，硬度范围，试样尺寸详见表一。八种型号的仪器都可用于测量管材、板材和型材。对于其他无法用韦氏硬度计测量的材料（如棒材、铸件、锻件及更厚的、弯曲的铝合金材料以及装配件），可选用洛氏硬度计或巴氏硬度计进行快速硬度检测。对于厚度小于0.4mm的材料，使用韦氏硬度计时可能会产生“测砧效应”这时在被测材料的背面会出现一个小的变形痕迹，这种“测砧效应”会引起测量误差，痕迹越大，误差越大；材料越软，厚度越薄，这种误差也会于大。这时应使用表面洛

W-20金属韦氏硬度计可用于检查工件有无热处理用热处理效果，判定工件力学性能是否合格；用于确定工件是否为不适当的合金加工而成，间接判定材料合金成份是否合格 ；通过对韦氏硬度计和台式硬度计及拉伸试验机进行对比试验，可以确定某种产品的韦氏硬度合格值，利用这一数值，既可以在生产线上对产品进行工艺控制，也可以作为产品出厂合格检验和验收检验的依据。
韦氏硬度计的标准硬度块由6061铝合金制成，每个硬度块都经过检测并附有检测报告，硬度块的编号、硬度值、偏差及检定日期记录在检测报告上，硬度值和编号刻在硬度块上，硬度块的有效日期为两年。

二、W-20金属韦氏硬度计主要技术参数

量     程：0~20HW
精     度：0.5HW
测量范围：25~110 HRE
          58~131 HV

仪器重量：0.5KG

三W-20金属韦氏硬度计操作方法
将试样置于钻座和压针之间，压下手柄，直至感到已压到底。这时表头指针将指到一个读数，这个读数就是测得的硬度值。超过这个限度的过大压力并不会损坏硬度计，但是，这是不必要的。在读数时仍应握紧手柄，测试期间的任何扭转或移动都会使读数不准。

四W-20金属韦氏硬度计仪器的检验
1、满刻度检验
硬度计开口中不放置试样，直接将手柄握到底。硬度计指针应指向刻度20±0.5HW。如果测试读数不符合要求，应按照5.2.1的步骤进行满刻度校正。
2 、硬度块检验
     用硬度计测试标准硬度块。对于W-20、W-20a、W-20b型韦氏硬度计，指针应指向硬度块上标定的硬度值，允许的最大误差为±0.5HW；对于W-B75、W-B75b、W-B92型韦氏硬度计，指针应指向5HW±0.5HW；对于TW-BB75、
W-BB75b型韦氏硬度计，指针应指向17HW±0.5HW。如果测试读数不符合要求，应按照5.2.2的步骤进行负荷弹簧校正。
     操作者应经常利用硬度块对仪器进行准确性检查。如发现偏差，应进行校正。测试硬度块时，只准使用硬度块的正表面。

五、W-20金属韦氏硬度计仪器的校正
    W-20金属韦氏硬度计的校正包括满刻度校正和负荷弹簧校正。满刻度校正为仪器提供一个基准点，本仪器的基准点设置在满刻度20的位置。负荷弹簧校正为仪器提供一个参照点，这个参照点就是标准硬度块的已知硬度值。校正后应再次进行满刻度检验，读数应符合5.1.1的规定。
1、满刻度校正
硬度计开口中不放置试样，直接将手柄握到底。如图3所示，用小螺丝刀调整满刻度调节螺钉，使指针指向刻度20。如果指针指示数值偏小，应顺时针调整调节螺钉；如果指针指示的数值偏大，应逆时针调整调节螺钉。如果不能通过调整调节螺钉使指针指向满刻度20，应按照第六条的步骤更换压针。
2、负荷弹簧校正
     旋下支撑螺钉，将下手柄从主框架上取出，再从压针筒上取下表头，压针筒仍留在框架内。这时在压针筒内可看到带槽的调节螺母。如图4所示，用仪器配备的专用扳手旋动调节螺母。如果测试硬度块读数偏小，应逆时针旋转调节螺母，反之则应顺时针旋转调节螺母。调节螺母每旋转1/4圈，会使读数变化2~3格。调整后重新装上仪器进行硬度块检验。
     重复上述步聚，直至满刻度和硬度块的读数均符合5.1的要求。
     除正常校正外，不得随意转动调节螺钉。不得通过调整调节螺钉来校正测试标准硬度块的读数。

六W-20金属韦氏硬度计更换压针
     如果通过调整调节螺钉无法使指针指到满刻度20，说明压针已经磨损,应更换新的压针。
     压针的更换方法如下：
     旋下支撑螺钉，将下手柄从主框架上取出，再从压针筒上取下表头，压针筒仍留在框架内。这时在压针筒内可看到带槽的调节螺母。如图4所示，用仪器配备的专用扳手取出调节螺母，再取出压针，换上新的压针。按5.2的校正步骤重新校正仪器。
     更换压针后，用调节螺母对负荷弹簧的压力进行调整，在感觉到负荷弹簧的阻力后，螺母只要旋紧一圈即可。初次装调时，负荷弹簧压力过大会使压针尖端损坏。

七、W-20金属韦氏硬度计标准配置
    ?主机一台
    ?标准硬度块一块（附检测报告）
    ?备用冲针一支
    ?专用扳手一个
    ?小螺丝刀一个
    ?说明书一份

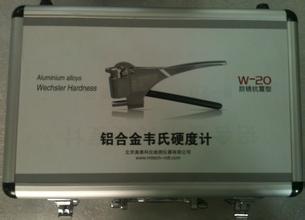

    ?手提仪器箱一个

 氏硬度计。
