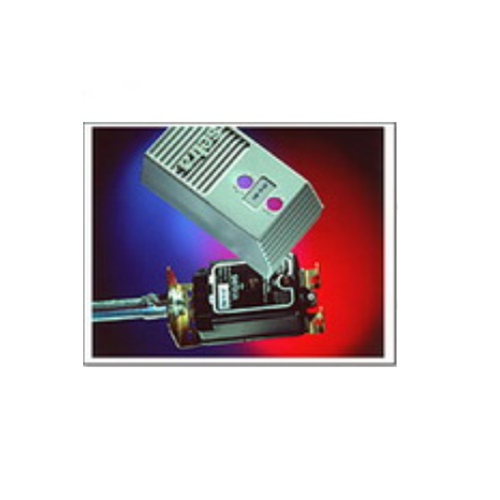

2641005WD2DT1C美国setra微差压变送器
2641005WD2DT1C美国setra纺织机械梳棉机微差压变送器MODEL264
2641005WD2DT1C,美国setra,西特setra,setra纺机配件，梳棉机差压监测,MODEL264
MODEL264微差压变送器可对单向或双向压力进行检测，Setra 的264 系列可测量差压或表压，并将此压差转换为成比例的电信号输出。264系列提供有两种信号：0～5VDC 输出的264 型压力传感器和2 线4～20mA输出的C264 型压力变送器。264 系列可用于HVAC 系统中测量管道中的压力或流量，在洁净工程中它监测洁净间的微小正压。
MODEL264 特点及应用
● 暖通空调（HAVC）
● 能量管理系统
● VAV 及风扇控制
● 洁净工程
● OEM
● 实验室及通风橱控制
● 烘箱增压及炉通风控制
● 医疗仪器及设备
■ 安装方便
■ 0～5VDC或4～20mA 模拟输出
■ 误接线全保护
■ 使用非调整直流电源供电
|
MODEL264性能参数 |
|
|
精度 |
±1.0%FS |
|
非线性 |
±0.96%FS |
|
迟滞 |
0.1%FS |
|
非重复性 |
0.05%FS |
|
长期稳定性 |
0.5%FS/年 |
|
过载能力 |
<10psi(正负双压端) |
|
最大线压 |
10psi |
|
安装影响 |
范围:0～5 in.W.C. 零点漂移(%FS/G):0.14 范围:0～2.5 in.W.C. 零点漂移(%FS/G):0.22 范围:0～1.0 in.W.C. 零点漂移(%FS/G):0.50 范围:0～0.5 in.W.C. 零点漂移(%FS/G):0.60 |
|
温度影响 |
|
|
量程漂移 |
0.06 |
|
零点漂移 |
0.033 |
|
补偿范围 |
-18～+65℃(0～+150℉) |
|
物理参数 |
|
|
零点和量程调整 |
可在壳体顶部进行 |
|
电气连接 |
螺丝接线柱在壳体顶部 |
|
压力连接 |
与1/4″软管相联的3/16″塔头形的黄铜接口 |
|
安装 |
在可移动的镀锌钢底座上有4个螺丝孔.(为2.75英尺搭锁式轨道而设计的安装尺寸). |
|
壳体 |
填充玻璃的聚酯 |
|
重量 |
285克(10盎司) |
|
电流输出 |
|
|
激励电压 |
9+0.02x环路阻抗min.～30+0.004x环路阻抗max.(VDC) |
|
电路 |
2线 |
|
输出 |
4～20mA |
|
最大环路电阻 |
800Ω |
|
零压时的双向输出 |
12mA |
|
电压输出 |
|
|
输出 |
0-5VDC |
|
电路 |
3线(Com,Exc,Out) |
|
输出阻抗 |
100Ω |
|
激励电压 |
9-30VDC,<10mA |
|
零压时的双向输出 |
2.5VDC |
|
环境参数 |
|
|
压力介质 |
典型空气或类似非导电气体 |
|
储存温度 |
-54～121℃ |
|
工作温度 |
-18～79℃ |
MODEL264此产品使用数量最多，使用率最广的是纺织机械，梳棉机差压监测检测。
