一、用途：

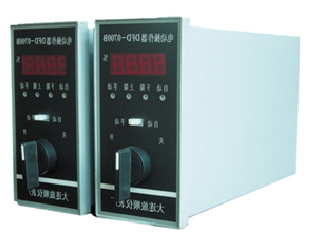

DFD-0700B型电动操作器是电动执行机构的配套单元。它适应于用电位器做位置反馈的隔爆型电动执行机构的操作和4—20mA的信号转换。
我厂的隔爆型电动执行机构配DFD—0700B型电动操作器可实现。
1、 用DDZ—Ⅲ仪表组成的自动调节系统的自动、手动无扰动切换。
2、 把执行机构的电位器转角变化转换为4-20mA变化。
3、 通过操作器的分相电容实现隔爆电机电流分相，实现对电机的正传、反转控制。
4、 自动调节时，对执行机构限位。
二、主要技术特性：
1、电源电压：220V 50HZ
2、开关触电容量：主回路 500V 10A
3、跟踪电压 1—5V DC （Ⅲ） 1—10V DC (Ⅱ)
4、阀位显示： 0%—100%
5、限位范围 ： 上限：50—100%
下限：1—50%
6、工作条件：
环境温度：0—45℃
相对湿度：≤85%
工作振动频率：≤25HZ 振幅：≤0.1mm
空气中无腐蚀、无易燃易爆气体
7、仪表重量：约1公斤
8、外形尺寸：（长×宽×高） 250×80×160mm
9、开孔尺寸：76﹢1×152﹢1mm （宽×高）
三、工作原理
DFD—0700B性电动操作器是采用“开关操作制”原理进行的手动与自动切换和操作。
它由切换开关、操作开关、电流转换电路、上、下限限位电路，百分数数显表和分相电容等组成。
在手动状态，由操作开关直接操作电机正传与反转。
在自动状态，由伺服放大器与电机直接接通。
电流转换电路是把执行机构中反应行程变化的电位器转角变换为4—20mA信号，通过百分数数显表显示，以满足DDZ—Ⅲ系统的信号要求。
限位电路是利用阀位电流作限位信号，通过比较电路和继电器实现位置功能。
