一、概述
1.1  用途
CX-AV81单相数显电压表 赤霄系列数显电压、电流表为新一代经济型数显安装式电表，主要
用于对电气线路中的交流或直流电压、电流进行实时测量与指示，具有测量精度高、稳定性好、长期工作免调校、 可通过面板按键现场设置参数等特点，是原指针式仪表或普通数字式仪表的理想换代产品。
1.2    产品特点
●  采用SMT生产工艺，线路简洁、可靠性高
      ●  交流采样、真有效值（RMS）测量方式，波形畸变不影响测量准确度
      ●  具有越限报警触点输出功能，报警上下限及报警延迟时间可编程设置
      ●  显示倍率可编程设置，适用于多种规格的互感器
      ●  独特的安装方式，无须借助工具即可轻松完成安装
      ●  智能表的性能、普通表的价格。

三、技术参数

3.1 量程范围
3.1.1 交流电压表
    直接测量： AC 1～100V、AC 5～600V
    外附装置： AC */100V（倍率可在1～9999范围内任意编程设定）
3.1.2 直流电压表
    直接测量： DC 0～±600V
3.1.3 交流电流表
    直接测量： AC 0.01 ～1A、 AC 0.05 ～6A
    外附装置： AC */1A、AC */5A（倍率可在1～9999范围内任意编程设定）
3.1.4 直流电流表
    直接测量： DC 0～±6A
    外附装置： DC -1999 ～+9999A （外附*/75mV分流器）
3.2 准确度：±0.5%FS±1个字
3.3 采样速率：约1.5次/s
3.4 输入信号频率范围（交流电流或电压）：45~65Hz
3.5 输入回路功耗：电流＜0.5VA、电压＜1VA
3.6 辅助电源：AC220V±10% 50/60Hz
3.7 辅助电源功耗：＜3VA
3.8 溢出指示：显示字符“HHHH”或“LLLL”
3.9 报警输出(可选)：上下限报警同一继电器输出，触点容量AC250V/1A、DC30V/1A，
                                  报警动作时测量值闪烁显示
3.10  工作环境：温度-10～50℃，湿度≤85%RH的无腐蚀性场合

性能特点：
1.高精度测量单相交流电压或直流电压
2.提供数码管显示，本地数据查询
3.电流变比可编程设置
4.支持RS-485通讯，Modbus-RTU协议
5.支持开关量输入.开关量输出，模拟量变送输出
6.辅助电源:ACDC 80V-270V,AC220V,AC380V,AC100V,DC48V,DC24V

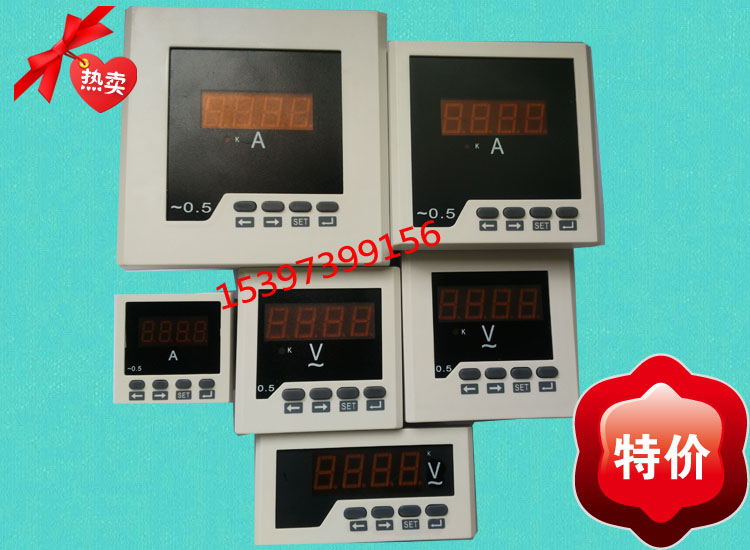

7.多种外形选择，满足不同柜体电气回路的要求
42方形，外形尺寸120mm×120mm×80mm，面板嵌入式安装，屏装开口尺寸　111mm×111mm
5槽形，外形尺寸96mm×48mm×112mm，  面板嵌入式安装，屏装开口尺寸　91mm×45mm
6方形，外形尺寸80mm×80mm×76mm，    面板嵌入式安装，屏装开口尺寸　76mm×76mm
A方形,外形尺寸72mm×72mm×74mm，   面板嵌入式安装，屏装开口尺寸　67mm×67mm
9方形,外形尺寸96mm×96mm×118mm，   面板嵌入式安装，屏装开口尺寸　91mm×91mm
微方形，外形尺寸48mm×48mm×50mm，   面板嵌入式安装，屏装开口尺寸　45mm×45mm
订货时，请详细写明所需型号、输入信号变比，输出要求以及扩展功能模块等相关内容。
