6000D光数字继电保护测试仪http://www.haomai.net/html/zh-CN/Products/Products1/309/detail_391.htm

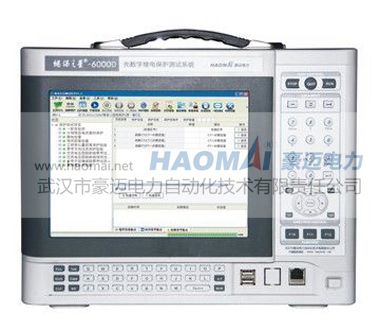

IEC 61850标准是由国际电工委员会(International Electro technical Commission)颁布的应用于变电站通信网络和系统的国际标准。基于通用网络通信平台的变电站自动化系统唯一国际标准，IEC 61850提出了一种公共的通信标准，通过对设备的一系列规范化，使其形成一个规范的输出，实现系统的无缝连接。6000D光数字继电保护测试仪，是根据IEC 61850标准设计的新一代光数字智能继电保护测试仪，能够高效快捷的完成智能变电站数字继电保护的测试。
主要特点
? 4对光网口，可收发IEC61850-9-1/2帧格式的采样值、GOOSE
? 每组光网口可同时发送6组采样值、12组GOOSE，接收5组GOOSE
? 6路独立的IEC 60044-7/8（FT3）规范的采样值输出口
? 6路模拟采集器输出IEC 60044-8串行报文，可用于测试MU装置
? 12路独立可配置的弱信号模拟量输出端子，可用于测试弱信号输入的保护
? 自动解析保护模型文件（SCD、ICD、CID、NPI），实现对采样值、采样通道信息、GOOSE信息的自动配置
? 1路独立以太网口收发IEEE1588报文，满足对组网方式的测试
? 1路独立FT3接口用于B码对时
? 具有GPS、IRIG-B、IEEE 1588同步对时功能
技术参数
以太网通讯接口
型 号： 10/100Base-TX(10/100Mbit、双绞线、自动交叉)
端口数量： 1个
接口类型： RJ45
电缆类型：5类双绞线
传输指示：LED绿(点亮)：有效连接
LED黄(闪烁)：有数据交换
光纤通信接口
型 号： 100Base-FX（155Mbit、光纤、全双工）
端口数量： 4组
接口类型： LC
光缆型号： 62.5/125μm单模光纤（可长距离传输扩展万兆传输）
波 长： 1310nm
传输距离：＞1km
传输指示：LED绿(点亮)：有效连接
LED黄(闪烁)：有数据交换
弱信号模拟量输出
输出通道： 12路
输出范围： AC：0~10Vrms
输出精度： ＜0.1%
FT3接口
采用标准：IEC 60044-7/8
端口数量：7个（6个用于发送，1个用于接收）
接口类型：ST接口
光缆型号： 62.5/125μm（多模光纤）
波 长： 820nm
传输距离：＞1km
开关量输入
数 量： 8对
开入特性： 带电位或空接点自适应
开关量输出
数 量： 4对
容 量： AC250V/0.2A DC250V/0.5A
尺寸及重量
机箱尺寸：300 mm×300 mm×100mm
整机重量：4.5kg
