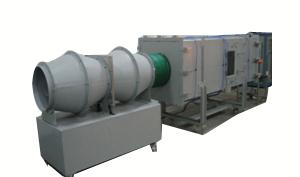

1.产品名称：风量测量试验装置
2.型号规格： F401-025、F401-050
3.标准依据:  GB/T14806和IEC61591以及相关产品标准。
4.适用产品: 散热风机、轴流扇、换气扇、吸油烟机等。
二.总体方案
本方案不包括试验室建筑结构部分,该部分由用户根据标准要求
自行建造。
   1.试验室一般要求
     尺寸：4500（宽）×6000）（长）×2800（高）mm以上。
     墙壁：光滑平整，没有影响气流的开孔（空调开孔不应直吹）。
     地面：应保持地面平整。
     温湿度：风量测量时试验室空气温度为 20℃±5℃、湿度为   30%-80%（用户自备空调器或除湿机）。
     大气压：海拔不超过1000米的普通大气环境。
   2.测试系统
     主要构成：风量测试风洞、辅助风机及风门调节机构、测控电气柜（包括变频电源、电参数测量仪、压力变送器、转速表等）、品牌电脑、打印机、试品升降台、试品安装法兰及测试风管。
     系统功能：由计算机提示输入试品参数和测试相关数据后，便可实现全部自动测控功能：包括、风量测量；电压、电流、功率测量；转速测量、温湿度和大气压测量、测试过程提示、数据表格、相关曲线等。
    3.配电要求：用户须提供独立的配电开关，三相四线加地线供电：
           AC 380V，50Hz   最大容量：5KVA
三.主要技术参数指标
    1.试验室电源：AC 220V/AC 380V  50HZ；容量：5KVA
    2.试验室环境：20℃±5℃  湿度：30%--80%    大气压：常态
    3.测量风量范围：F401-025：（0.06m3—25m3）/min
                  F401-050：（0.2m3—50m3）／min
    4.静  差  压：0—1250Pa  ±0.1%Pa
    5.电气参数：电压、电流、功率的测量精度为0.5级，数显仪表
                量程：电压  AC 0-300V
                 电流  AC 0--5A
                 功率   0—1000W
    6.转速：数显  0-19999转/分 ±5RPM
    7.空气温度:  0—100℃ ±0.5℃
    8.空气湿度:  (20-98)%R﹒H  ±4%
    9.变频稳压电源：
            输入电压：AC 220V  50HZ
            输出电压：AC 0-110V-220V-300V 连续可调，≤1%
            输出频率： 50HZ或60HZ
            输出功率： 0-1000W
        10.工况测试，自动可调（替代原来18块）节流孔板所测试及计算项目。
1）.减压筒内计示静压：Ps6 (Pa)
2）.输入电功率：P (W)
3）.试验工况下的风量：Qv (m3/s)
4）.试验工况下的全压：Pfb (Pa)
5）.空气标准状态的全压：Pfbn (Pa)
6）.试验工况下的静压：Ps2n (pa)
7）.试验工况下的全压效率：η(%)
11. 测试完成后能计算机自动算出的测量结果;
1）.最大静压（零风量时的静压值）：Ps2n (max)  Pa
2）.最大风量（零静压时的风量值）：Qv (max)  m3/min
3）.规定风量（7m3/min）时的静压：Ps2ns  Pa
4）.规定风量（7m3/min）时的主电机输入功率：P  W
5）.规定风量（7m3/min）时的全压效率：η  %
 12. 可以测绘静压与风量、风量与转速、电流、功率、效率等对应曲线。还可以对试品在吸入和排出两种状态下进行测试。
四.测试软件
    1.采用WinXP操作系统，窗口界面、中文显示。
    2.可以采集测量的所有数据，并以数字、表格的形式进行实时
      连续监测。
    3.测试结束，可以自动进行原始数据统计分析处理、显示并打印
      测试数据。
    4.历史数据查询功能。可以以测试日期、编号、机型等参数进行
      数据查询、并显示和打印。
    5.根据用户的要求可进行界面和相关数据的修补。

如需要设备详细技术方案可直接与我联系，谢谢
