H013 AHKC-EKAA系列(真有效值)霍尔电流传感器V1.0
1.产品概述
AHKC-EKAA系列(真有效值)霍尔电流传感器是应用霍尔效应原理开发的新一代电流传感器，能在电隔离条件下测量直流电流。

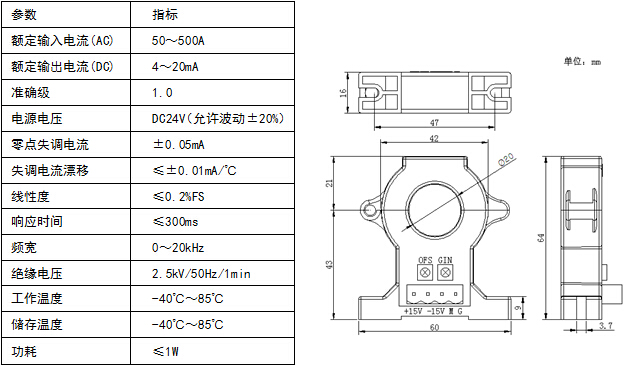

2.技术参数及外形尺寸

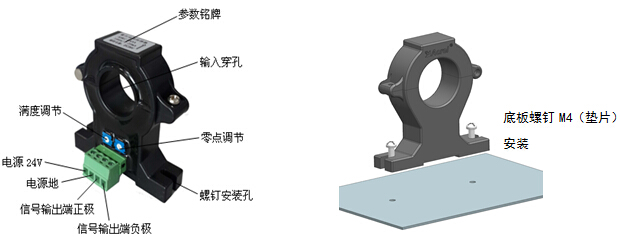

3.安装方式

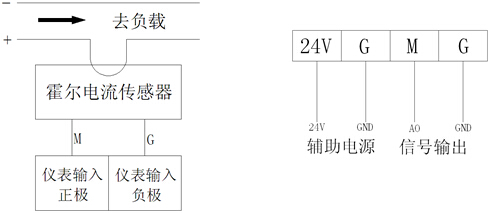

4.接线方式
24V —— 电源24V
G —— 电源地
M —— 信号输出端正极
G —— 信号输出端负极
注：具体接线按实物外壳上的端子编号为准。
5.注意事项
1、霍尔传感器在使用时，为了得到较好的动态特性和灵敏度，必须注意原边线圈和副边 线圈之间的耦合，建议使用单根导线且导线完全填满霍尔传感器模块过线孔;
2、霍尔传感器在使用时，在额定输入电流值下才能得到最佳的测量精度，当被测电流远 低于额定值时，若要获得最佳精度，原边可使用多匝，即：IpNp=额定安匝数。另外，原 边馈线温度不应超过80℃;
3、霍尔电流传感器正常工作时的辅助电源不应超过标定值的±20%;
4、霍尔电流传感器在安装使用过程中严禁从高处摔落(≥1m);
5、不能调节零点、满度调节电位器;
6、辅助电源需要自行配置;
7、电源正负极不能接反。
6.订货范例
例1 AHKC-EKAA霍尔电流传感器
辅助电源：DC24V
输入：DC0～200A
输出：DC4～20mA
精度：1级
