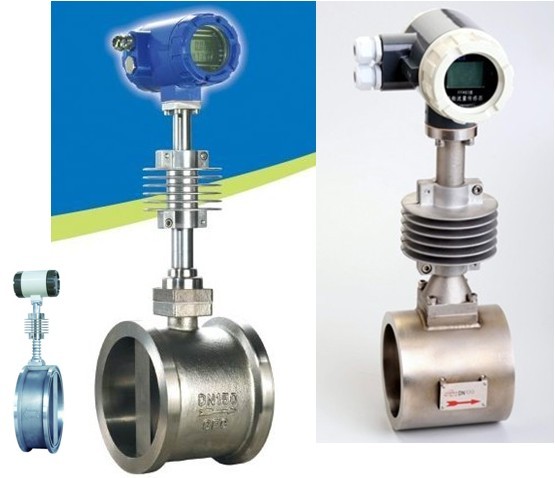

二氧化碳流量计的详细资料：
主要特点和主要技术参数
仪表整体结构设计合理，动态测量范围宽，压力损失小；
仪表主体可采用不锈钢材质制造，适用于腐蚀性介质的测量；
仪表无可动部件，安装维护简单；
现场液晶显示，脉冲、4～20mA输出或485串行通讯接口，可与工业自动化系统连接；
电气接口：内螺纹M20×1.5；
防爆等级标志：iaIICT2～T6；
防护等级：IP65；
供电电源：内置电源（3.6V电池），外供电源12VDC、24VDC；
测量介质最高温度：350℃；
工作环境温度：-30℃～+55℃；(压力补偿时为0℃～+55℃)
工作压力：1.6MPa、2.5MPa、4MPa、6 MPa、10MPa、16MPa、20MPa、25MPa、30MPa、
40MPa；
准确度：0.5级、1.0级、1.5级。
公称通径：
卡装式：DN15、20、25、32、40、50、65、80、100、125、150、200、250、300；
插入式：DN350、400、450、500、550、600、700、800、900、1000等；
法兰式：DN15、20、25、32、40、50、65、80、100、125、150、200、250、300。
流量测量范围：
表一、二氧化碳流量计测量范围
|
公称通径(mm) |
气体(m3/h) |
|
10 |
1~3 |
|
15 |
3~10 |
|
20 |
5~25 |
|
25 |
9~45 |
|
32 |
15~105 |
|
40 |
20~200 |
|
50 |
35~350 |
|
65 |
60~600 |
|
80 |
90~900 |
|
100 |
140~1400 |
|
125 |
220~2200 |
|
150 |
250~2500 |
|
200 |
440~4400 |
|
250 |
720~7200 |
|
300 |
1000~10000 |
二氧化碳流量计应用场合
发电及热电联产、供热行业；航空、航天、造船、核能及兵器行业；机械、冶金、煤矿及汽车制造行业；石油、化工行业；医药、食品及烟洒制造行业；森工、农垦及轻工行业等。
工作原理与结构
在流体管道中，垂直插入—个柱形阻挡物，在其后部（相对于流体流向）两侧就会交替地产生旋涡。随着流体向下游流动形成旋涡列，我们称之为卡门涡街。我们把产生旋涡的柱形阻挡物定义为旋涡发生体如图1所示。
实验证明，在一定条件下旋涡的分离频率与流体的流速成线性关系。因而，只要检测出旋涡分离的频率，即可计算出管道内流体的流速或流量。
智能涡街流量计集流量、温度、压力传感器和转换器于一体，不用与流量积算仪、压力变送器、温度变送器等设备配套就可实现流体标准状态体积流量或质量流量的计量。
我公司可根据用户的不同要求制造各种智能涡街流量计，其结构如图2所示。
二氧化碳流量计的选型
佳美EY-□ □ □ □ □ □ □ □
(1) (2) (3) (4) (5) (6) (7) (8)
(1)流量计类型代号
|
流量计类型 |
代号 |
|
法兰式二氧化碳流量计 |
1 |
|
卡装式二氧化碳流量计 |
2 |
|
插入式二氧化碳流量计 |
3 |
|
螺纹式二氧化碳流量计 |
4 |
|
其他形式二氧化碳流量计 |
5 |
(2)测量介质代号
|
测量介质 |
其他 |
液体 |
饱和蒸汽 |
过热蒸汽 |
|
代号 |
1 |
2 |
3 |
4 |
(3)公称直径代号
|
公称直径(mm) |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
|
代号 |
010 |
015 |
020 |
025 |
032 |
040 |
050 |
065 |
080 |
|
公称直径(mm) |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
|
代号 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
|
公称直径(mm) |
500 |
550 |
600 |
700 |
800 |
900 |
1000 |
|
|
|
代号 |
500 |
550 |
600 |
700 |
800 |
900 |
000 |
|
|
(4)输出信号类型代号
|
输出信号类型 |
代号 |
|
24VDC供电、脉冲输出 |
A |
|
24VDC供电、脉冲输出、现场显示 |
B |
|
24VDC供电、电流输出 |
C |
|
24VDC供电、电流输出、现场显示 |
D |
|
电池供电、现场显示 |
E |
|
24VDC供电、现场显示、485串行通讯接口 |
F |
(5)工作压力代号
|
最高工作压力(MPa) |
代号 |
|
1.6 |
01 |
|
2.5 |
02 |
|
4 |
04 |
|
6 |
06 |
|
10 |
10 |
|
16 |
16 |
|
20 |
20 |
|
25 |
25 |
|
30 |
30 |
|
40 |
40 |
(6)补偿方式代号
|
补偿方式 |
代号 |
|
无补偿 |
0 |
|
温度补偿 |
1 |
|
压力补偿 |
2 |
|
温度、压力补偿 |
3 |
(7)表体材质代号
|
表体材质 |
代号 |
|
不锈钢 |
1 |
|
普通碳素钢 |
2 |
|
其它材质 |
3 |
(8)本质安全防爆型(B)
外形尺寸及连接尺寸
法兰卡装式
二氧化碳流量计的安装
为了确保流量计正常使用，
管道内径应与流量计内径匹配。
入口及出口的直管段要求：
流体是否处于紊流状态是二氧化碳流量计精确测量的先决条件，所以入口及出口的直管段是确保流体处于紊流状态的关键。
入口直管段和出口直管段要求如图12所示。
安装要求
二氧化碳可以水平、垂直或其他任意倾斜角度安装。
二氧化碳流量计在水平管道上安装
水平安装是安装流量计常用的一种方式。流量计测量气体时，若被测气体含有少量液体，流量计应安装在管道的上方，如图13所示。流量计测量液体时，若被测液体含有少量气体，流量计应安装在管道的下方，如图14所示。。
垂直安装流量计时，若流量计测量液体时，或被测气体含有少量液体，应自下而上安装，如图15所示。
压力变送器和铂电阻的安装
采用分体式压力、温度补偿时，需要分 别安装压力变送器和铂电阻。安装时应在流量计后端5DN处安装压力变送器，在流量计后端6-8DN处安装铂电阻，如图19 所示。
二氧化碳流量计操作
|
状态 |
位置 |
提示符 |
内容 |
说明 |
|
|
运行 |
上行 |
Q- - |
XXXX.X |
瞬时流量：m3/h(T/h) |
|
|
T- - |
XXX.X |
温度：℃ |
|||
|
P- |
X.XXX |
压力：MPa |
|||
|
下行 |
|
XXXXXXXX |
累积流量：m3(T) |
||
|
设定 |
上行 |
PC- |
X |
程序好：0-工况体积流量；1-标准体积或质量流量 |
|
|
QP |
XXXXX |
仪表系数 |
|||
|
T1 |
XXX.X |
温度量程：℃ |
|||
|
P1 |
X.XXX |
压力量程：MPa |
|||
|
QT |
XXX.X |
流量量程：m3/h(T/h) |
|||
|
d |
X |
仪表口径 |
DN100一下，设为0 |
||
|
DN125~DN200，设为1 |
|||||
|
DN250~DN300，设为2 |
|||||
|
FC |
XX |
切除频率 0~99HZ |
|||
|
dd |
XX |
通讯地址0~99 |
|||
|
F |
XXXX |
频率w：HZ |
|||
|
T |
XXX.X |
温度：℃ |
|||
|
P |
X.XXX |
压力：MPa |
|||
|
下行 |
|
XXXXXXXX |
累积流量：m3(T) |
||
显示仪前面板如图20所示，键盘功能
运行状态下显示
双行液晶显示，下行显示8位累积量；上行瞬时流量，温度，压力巡回显示。
瞬时流量 Q *****·* m3/h
温度 T ***·* ℃
压 力 P *·*** MPa
设定状态下键盘操作提示
设定方法：按下SET键，则进入设定状态，这时显示屏出现程序号（PC）的闪烁字，由此可通过＜ 键的移位，∧ 键对闪烁字的改变， っ 键的确认和翻页来依次完成系数（QP）、（QT）、温度上限（T1）、压力上限（P1）的设定。每按一下键，要间隔5秒再按下一次。当所有参数设定完成后，按SET键，就可退出设定状态，进入显示状态。
参数设定后，进入运行状态，10秒后要重新复位，设定值方为有效。
复位操作
在运行状态下，同时按 ＜ 键和 ∧键5秒，仪表重新复位。
累积量清零
在运行状态下，同时按 ＜ 键和 っ 键5秒，累积量就可变为零
接线
二氧化碳流量计外部接线时按图21
进行接线。接好线后，将进线螺母压紧。
表六中的A、B、C、D、F型智能涡街流量计接线:
A、B型：A端子接供电源（＋）；
B端子接供电源（－）；C端子接
脉冲信号输出；D端子接地（屏蔽电缆的屏蔽网）；
C、D型（二线制）：：A端子接二线制24VDC（＋）；
B端子接二线制电流输出；C, D端悬空；
C、D型（三线制）：A端子接24VDC（＋）；B端子接24VDC（－）；C端子接电流输出（＋）;
D端子接地；
F型： A端子接24VDC（＋）；B端子接24VDC（－）；C端子A(485+); D端子B(485-);
本安防爆型流量计接线图如图22和23所示。
仪表通讯接口
本仪表具有与上位机通讯的功能，可协助上位机完成对下位机的自动数据采集。
技术指标
（1） 通讯方式：串行通讯RS485或RS232
（2） 波特率： 300 - 9600dps
（3） 传输格式：一次按字节传输所有数据（共28字节）
（4） 传送数据格式（数据高位在前）：
① 补偿后累积流量（10字节）格式为：xxxxxxxx.xx
② 补偿后瞬时流量（8字节）格式为：xxxxx.xxxxx
③ 工况温度（4字节）格式为： xxx.x
④ 工况压力（4字节）格式为： x.xxx
⑤ 校验值（前26字节的累加和，2字节）
﹒联机通讯协议
通讯口设置：一位起始位，八位数据位，一位停止位，波特率为1200dps。
软件协议：本仪表首先接收上位机发来的地址，与本机地址校验，相等则按顺序发送数据；否则退出通讯程序，等待下一次接收地址。本仪表最后发送的校验值供上位机进行通讯校验。本仪表还可根据用户需要调整通讯协议。地址命令格式为：@+地址号。
