通用型磁性翻柱液位计的详细资料
UXY-C10系列磁翻柱液位计是公司引进吸收国外同类产品，并加以提高研制生产的产品。系列产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位，全过程测量无盲区，显示醒目，读数直观，且测量范围大，配上液位报警、控制开关，可实现液位或界位的上、下限报警和控制，配上LB型液位变送器，可将液位、界位信号转换成二线制4～20mADC标准信号，实现远距离检测、指示、记录与控制。系列产品广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制。

结构原理

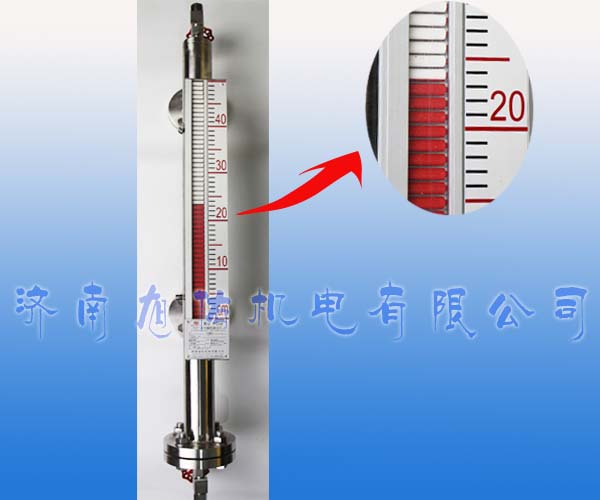

液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180°，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示.


适用范围
UXY-C10是最常用的侧装式磁翻柱液位计，适用于工作压力低于2.5MPa，工作温度低于200℃的液体介质的液位测量。

适合容器内液体介质的液位、界位的测量。除现场指示，还可配远传变送器、报警（控制）开关，检测功能齐全。指示新颖，读数直观、醒目，观察指示器的方向可根据用户需要改变角度。测量范围大，不受储槽高度限制。指示机构与被测介质完全隔离，因而密封性好，可靠性高，使用安全。  结构简单，安装方便，维护费用低。

技术参数
测量范围：150～8000mm，对中心距超过8000mm的或运输条件不允许超过长度的液位计可采用分段制造
精确度：±10mm
工作压力：2.5MPa
工作温度：
UXY-C10型：-20～100℃
UXY-C12型：-20～200℃
介质密度：0.5～2.0  g/cm3
介质密度差：≥150kg／m3（测量界位）
环境振动：频率≤25Hz  振幅≤0.5mm
跟随速度：≤0.08m/s
介质粘度：≤0.4Pa.S  对于粘度大的介质或温度低时易结晶的介质，可选用加热夹套型液位计。

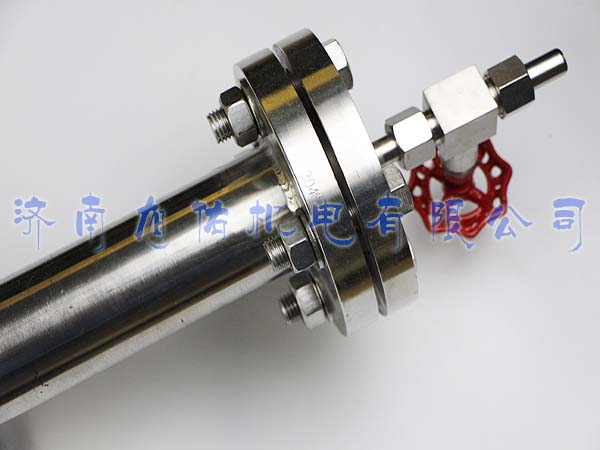

过程连接：
旁路侧面安装法兰：DN25，PN1.0或PN1.6、PN2.5
法兰标准：HG20592～20635-97其它法兰标准请用户注明。
材质：
旁路管：1Cr18Ni9Ti；304；316L
浮子：钛
