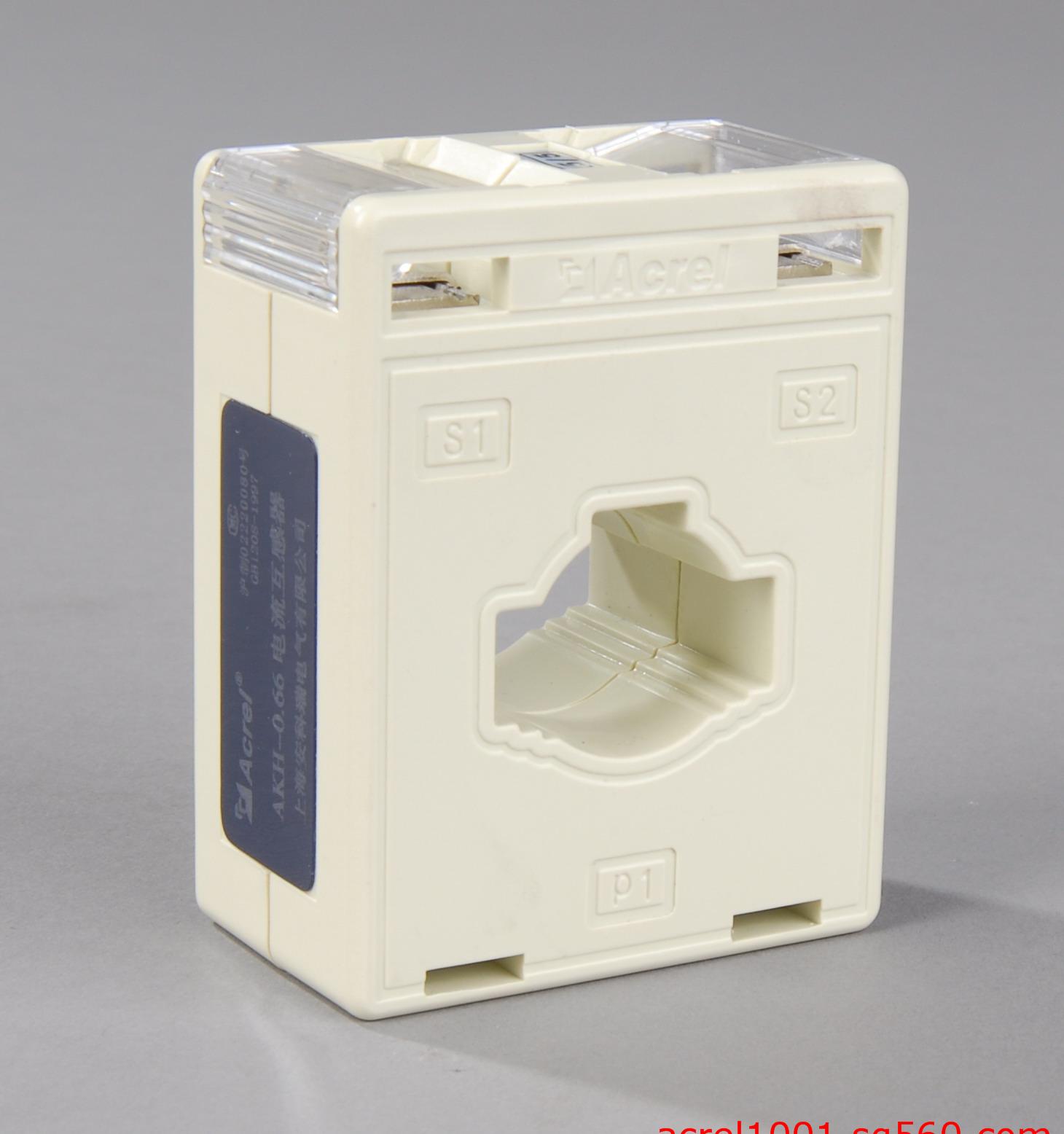

安科瑞I 30I 100/1A 小变比互感器
- 价 格：
面议 /
只
- 供 应 地：上海上海市
- 发布公司：安科瑞电气股份有限公司
- 产品型号：AKH-0.66/I 30I 100/1A
- 品 牌：安科瑞
- 发布日期：2014/11/4 11:16:50
- 联系人QQ：2880263328
详细说明
2 技术指标
◆测量CT一次电流5-6300A，二次电流5A，1A，0.1A，0.05A；
保护CT一次电流5-6300A，二次电流5A，1A，0.1A，0.05A；
双绕组CT一次电流5-6300A，二次电流5A、20mA，1A、20mA；
双绕组传感器一次电流5-6300A，二次电流AC5A、DC4-20mA，AC1A、DC4-20mA；
剩余电流CT一次电流0-5A，二次输出电流5mA，2mA或电压1V;
三相电流互感器一次电流5-200A, 二次电流5A，1A，50mA，20mA;
微型电流互感器一次电流5-100A, 二次电流5A，1A，50mA，20mA;
计量CT一次电流5-2000A，二次电流5A，1A；
开口式CT一次电流20-6300A，二次电流5A，1A。
◆额定工作电压AC0.66kV(等效AC0.69kV，GB156-2003)
◆额定频率50～60Hz
◆环境温度-30℃~70℃最高耐温120℃
◆海拔高度≤3000m
◆工频耐压3000V/1min 50Hz
◆用于没有雨雷直接侵袭，无严重污染及剧烈震动的场所
3 选型说明
◆根据一次电流及母线截面等参数选择对应的规格产品。一次导线穿越互感器窗孔。打开翻盖，通过压线片进行二次接线，二次接线引出后翻盖复位。计量电能可直接利用翻盖小孔加封铅印，以防窃电。
◆工作电流长期不超过1.1倍额定值，允许在1.2倍额定值时短时使用，时间不超过1h；
◆根据被测电流大小，选定额定电流比，一般选用比被测电流大2/3左右的额定电流；
◆产品极性表示为：一次接线标志P1、P2，相应二次接线标志S1、S2；S1表示P1的同名端，S2表示P2的同名端；
◆测量仪表接于S1、S2端上，此时所接回路的总负荷不应超过互感器的额定负荷，当安装仪表位置与电流互感器相距甚远或回路负载较大时，应优先选用二次电流为1A的规格；
◆注意根据母排的规格和根数，选用相匹配窗口大小的互感器。
型 号
主 要 特 点
备 注
AKH-0.66-Ⅰ
适用于（单）多根电缆或单根母排穿越
适用面广，规格多
AKH-0.66-Ⅱ
适用于多根母排（1-6根）或多根电缆穿越
适用面广，规格多
AKH-0.66-Ⅲ
具备Ⅰ、Ⅱ型特点，满足供电计量精度高，容量大的要求
适用面广，规格多
AKH-0.66-M8
适用于小电流，小空间场所，为接线式CT，尤其适合抽屉柜要求
体积小，容量2.5VA
AKH-0.66-P
适用于多根母排，立式安装，与继电器配套使用
线路保护用
AKH-0.66-S
双路输出，一路用于电流表测量、显示，另一路用于系统监控的电流采集
适用面广，规格多
AKH-0.66-SM
双路输出，一路用于交流电流的测量，另一路输出直流4-20mA用于远传，可与自控仪表如PLC配合使用，为用户节约成本，辅助电源DC24V由PLC提供
适用于系统监测
AKH-0.66-L
用于剩余电流的采集，可与电气测控装置、电动机保护装置配套使用
适用面广，规格多
AKH-0.66-G
用于电力计量用，准确级可达0.2S，计量准确
计量范围广，规格多
LQZJ-0.66
用于供电局计量用，准确级为0.2S，容量为10VA，计量精确，与收费电能表配合使用
直接式
AKH-0.66-K
用于项目改造，无须拆一次母线，安装方便，为用户节省人力、财力，提高改造效率
适用于配电系统改造项目
AKH-0.66-Z
用于小空间配电柜，测量范围5-200A
三相一体
AKH-0.66-W
用于通讯机房多回路监控，与AMC16配合使用，为用户节约成本
适用于数据中心/通信机房配电系统
互感器选用的额定容量应大于负荷阻抗
互感器在使用调试过程中，时有反馈信息：“电流表指示与实际电流值偏差较大”，进而怀疑“互感器质量有问题”，究竟其原因：“设计选用额定容量偏小，总负荷阻抗大于额定容量，实非互感器质量问题所引起。”
为明确起见，现举例说明：某配电装置，如在现场或中央两处测量和计量，导线截面2.5mm2，相距70m，应选用的互感器额定容量将不同（忽略接触电阻）。
电工测量和计量仪表与互感器间准确级配置
测量仪表
通常电压表、电流表、功率表准确级为1.5～2.5级；频率表为0.5级；与仪表连接的分流器、附加电阻，电量变速器为0.5级。
相配置的互感器准确级，如仅作电压、电流测量用，一般不低于1级，非重要回路电流表（2.5级），可使用3级；如组合使用，应不低于回路内部仪表的最高准确级。
为什么推荐选用规格为1A的电流互感器
国标GB 1208-2006《电流互感器》第5.2项中规定，额定二次电流标准值为1A和5A，优先值5A。当传输距离较大时，1A和5A相比有较多优点：
线路功耗降低，线路功耗与通过电流平方成正比，二次电流为1A的互感器5A相比降低功耗25倍，即1A的功耗仅5A的4%.在设计1A系统时，一般只需计算和保护仪表的阻抗（忽略接触电阻）
传输距离加大，电流互感器二次负载计算机公式S=I2Z,在相同负载下，二次电流为1A互感器的传输距离是5A的25倍，这样可避免选5/1A中间互感器或选用大容量互感器。电线截面减小：大中型工厂，当仪表和互感器安装距离较远（例如80m），从表2可以看出，当选用5A、10VA互感器，面经计算需8mm2，如选用1A，2.5VA互感器，线截面仅需1.5mm2。电线截面减小：大中型工厂，当仪表和互感器安装距离较远。
