一、设备使用环境条件及应用对象：
1、安装地点  户内
2、海拔高度  不高于1000  米
3、环境温度  -25℃～+40℃
4、湿度  不大于95%（+25℃时）
5、污秽等级II级
6、设备供电电源：AC220V，50HZ  (系统电源）AC380V，50HZ（主回路电源)
7、应用对象：三相高压水泵3000KW,10KV/6KV,400A,
三相低压水泵200KW,380V,660V,1140V,400A。
二、水泵试验台具备以下参数及要求：

基本参数要求    介质    □清水                □稠油
    测试泵类型    □离心泵    □混流泵    □轴流泵    □旋涡泵    □螺杆泵    □井用潜水泵    □污水潜水泵    □小型潜水泵    □消防泵
    电压（V）    0.38KV/0.66V/1.14V/6KV  /10KV
    功率（KW）    0.55-200KW/3000KW
    转（r/min）    0-3000rpm
    流量（M/h）    0-5000  M³/h
    扬程（m）    0-3000m




系统要求    水循环统    □闭式        □开式
    管径（mm）    Ф40/50/65/80/100/150/200/250
    流量调节    □手动        □自动        □电动
    轴功率流量方式    □扭矩法      □电测法
    试验项目    电测法    □空载试验□负载/性能试验□气蚀试验□温升试验□堵转试验□噪声试验□振动试验□泄露试验
    系统精度    符合：国际标准ISO9906-2000/国家标准GB3216-2005、GB12785-2002、GB6245-2006、GB9064、机械行业标准JB8092-96、JB5118-2001、JB8091-98、JB6434-92
□1级/B级                      □2级/C级
    采集参数    交流电压、电流、功率、频率、电机转速、进口压、出口压、流量等
    泵性能分析计算主要参数、曲线    扬程、流量、泵效率、机组效率、轴功率、汽蚀余量；额定扬程处流量、额定流量处扬程、泵性能实测交点；泵实测流量偏差、扬程偏差、泵效率偏差等等。
    数据采集分析模式    计算机自动采集、分析、打印、数据库管理、WINOOWs98/2000/XP界面

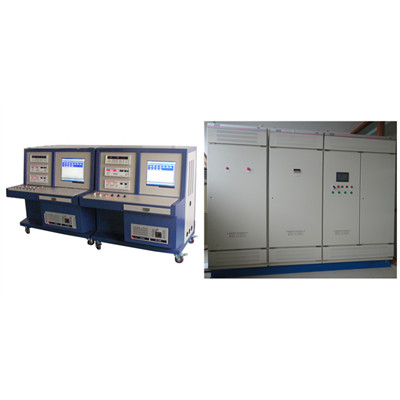

本系统为高低压水泵性能综合测试专用系统，适合各种高低压测试泵类型；系统主要由控制系统、高低压配电系统、仪表、传感器和水池管路阀门等组成。可对高低压水泵电机进行电压、电流、功率、流量、转速、压力、扬程等各数据检测；并能根据测试项目所采集的数据绘制H—Q曲线、P—Q曲线、η—Q曲线和(NPSH)r—Q曲线。
水泵试验台主要是对水泵进行出厂检验和型式检验，根据测试结果提出对产品改进的意见和协助设计部门开展对新产品的研究和开发工作。
出厂检验是对泵工作范围内，包括小流量点、规定点、大流量点等三个以上流量点进行试验，检查其扬程和轴功率。在每个流量点下均应测定流量、扬程、轴功率和转速。在开始试验前，应进行试运转试验。
型式检验的内容包括：运转试验、性能试验、汽蚀试验以及必要时进行的噪声和振动试验。
该系统符合：国际标准ISO9906-2000/国家标准GB3216-2005、GB12785-2002、GB6245-2006、GB9064、机械行业标准JB8092-96、JB5118-2001、JB8091-98、JB6434-92
三、系统软件：
1.水泵测试类型：潜水泵测试、水泵性能测试、水泵汽浊测试、液下泵测试、容积泵测试、井用潜水泵测试、容积泵汽浊测试。
2.测试方法：
  ?电测法测量机组效率
  ?实测法测量水泵效率
  ?  从电机曲线中计算效率
3.丰富的参数设置功能：
1)产品设计参数：包括设计点流量、设计点扬程、设计点效率、大流量点流量、大流量点扬程、大流量点效率、小流量点流量、小流量点扬程、小流量点效率、理想点流量、容积泵全压力、额定转速、速度传动比、汽浊余量参数的设置。
2)状态参数设置：包括进口管径、出口管径、进口表位差、出口表位差、大气压、室温、泵级数，采样次数参数的设置。
  ?流量传感器选择：（电磁流量计、涡流流量计、孔板差压机），量程范围，涡轮系数，孔板系数。
  ?压力传感器选择：（差压式压力表为正负表、差压式传感器、出口压传感器、出口压力表为正负表、差压表为正负表），进口压量程，出口压量程。
  ?功率测试方法：（电测法、转矩法），（单相电机、三相电机），电流倍率，电机曲线，传感器标定温度。
  ?转速测试方法：（自动测量、人工测量）
4.人性化的测试操作界面：包括参数屏显、停止、采样、插入采样、重采样、删除、计算、数据返显、计算电机功率、数据处理等按键功能。
5.数据处理界面：基本信息设置包括制造单位、报告编号、试验时间、水泵型号、水泵编号、室温、水温、大气压、表位差、进口管径、出口管径、压力量程、电流倍率、额定功率、额定转速、流量计系数等。
6.试验台误差分析功能：包括平均值、百分误差（%）、随机误差（%）、系统误差（%）及总误差（%）。
7.进入“曲线拟合”功能
  曲线类型：性能曲线、汽浊曲线、两条曲线。
  判别类型：十字线判别、不判别等。
  等级：（一级、二级、自定义、B级、C级）。
  数据打开、导入要拟合的数据。
  打开数据文件，可分别按产品编号、产品型号、测试日期查询。
8.对导出的数据进行曲线拟合，绘制水泵性能曲线（H-Q、H-Q、P-Q）或汽蚀曲线（NASH-Q）。
9.打印曲线报告、精度分析报告、打印英文曲线。
10.绘制电流曲线及比对图形。
