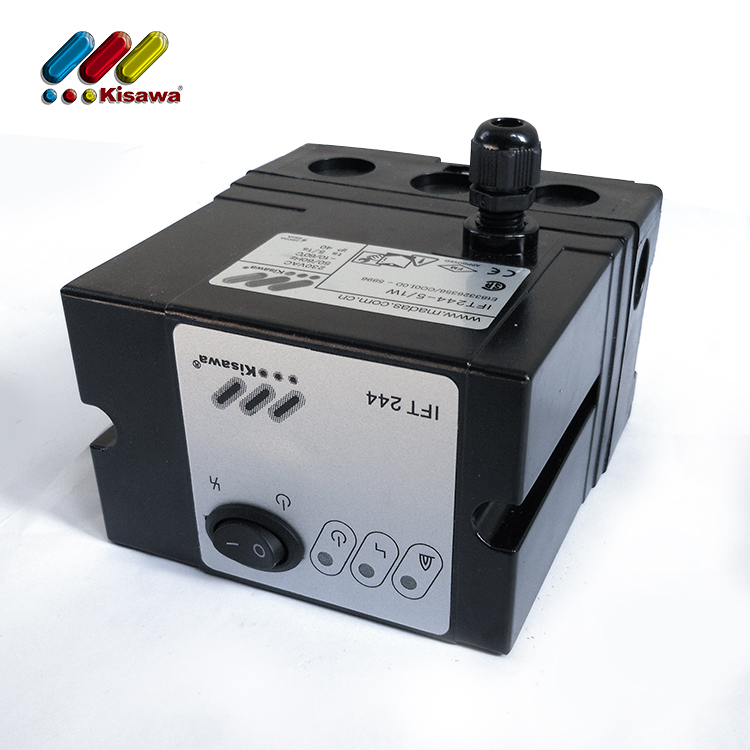

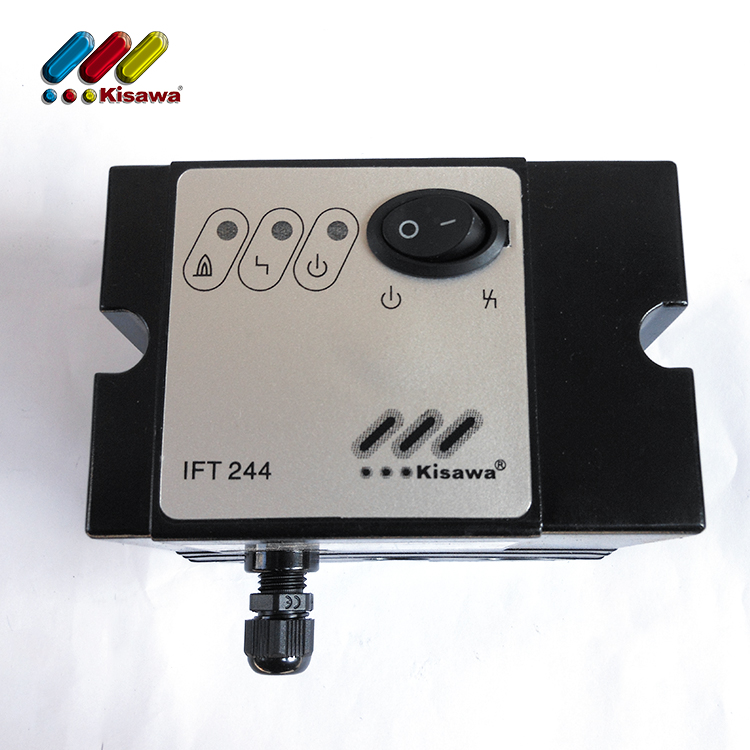

244型烧嘴自动控制器是一种直接启动和检测烧嘴运行的控制器，采用电离式火焰检测或紫外线UV检测，点火和检测可以共用一根电极控制或两根电极分开控制。可控制带助燃风的烧嘴，也可以控制大气烧嘴。IFT244一般用于控制点火功率小于450KW的燃气烧嘴。可外挂大功率点火变压器进行点火。具有本地开关、远程按钮复位两种模式。本控制器采用欧洲燃气应用标准EN298技术。
安装要求
1、工作环境温度：-20℃--+65℃无冷凝；
2、检测线用塑料电缆保护管单独走线，远传时要和主电缆分开放置，以避免外部的电磁干拢；火线，零线不可接错，电柜地线与烧嘴及控制器224上的地线一定要相连通；
3、电源：AC220V，电压波动要求在-15%--+10%范围内，频率50HZ，零线不可带漂浮电压（其它供电电源型号可特别定制）。功率18VA+25VA（点火功率25VA）；
4、内置点火变压器，点火电极间隙为2-3mm，点火高压线〈1m。高压线不可穿于金属管中，高压线与检测线分开布线；
5、安装尺寸：可用U型导轨35mm，宽113mm，高75mm，深120mm。底板上两个安装孔高距为70mm。熔断器：3.15A延迟日型。
线路检查及调试
1、线路检查及调试
首先检查火线L和零线N及其它线路是否按规定接好，确认无误后；关闭手阀，启动系统；合上烧嘴控制器224面板上的开关，绿灯亮起；合上点火开关，即给端子3供电，启动操作程序，大约3秒钟之后，燃气电磁阀打开，烧嘴点火，经过安全时间后，烧嘴控制器发出故障信号，面板上的红灯亮起，端子7和8之间闭合；打开燃气手动球阀，再次合上面板开关，控制器将复位解除故障信号，重新启动操作程序，烧嘴点燃，面板上的黄灯亮起，端子10和11之间闭合，说明线路接好，系统工作正常。
2、火焰检测电流调整
火焰检测电流可以在2uA--20uA之间调整。调整方法：松开控制器固定螺栓，从底座上拨出控制器，调节小板上的电位器到要求位置即可。（如果面板上的黄灯始终亮着或在点火之前就亮启，则需要进行重新设定。测量的实际火焰检测电流应当比设定值至少高出3uA。）把控制器装回底座，拧紧螺栓。
