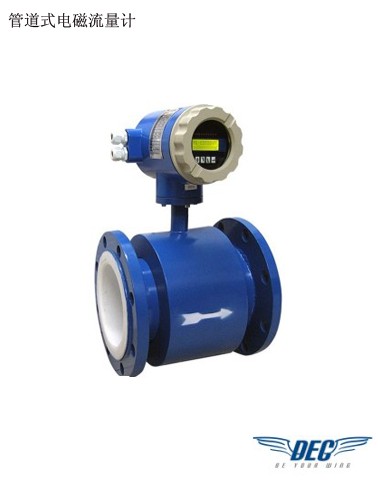

管道式电磁流量计除可测量一般导电液体的流量外，还可测量液固两相流，高粘度液流及盐类、强酸、强碱液体的体积流量。现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。

管道式电磁流量计产品特点：

1、仪表结构简单、可靠、无可动部件，工作寿命长。
2、无截流阻流部件，不存在压力损失和流体堵塞现象。
3、无机械惯性，响应快速，稳定性好，可应用于自动检测、调节和程控系统。
4、测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理理参数的影响。
5、采用聚四氟乙烯或橡胶材质衬里和HC、HB、316L、Ti  等电极材料的不同组合可适应不同介质的需要。
6、备有管道式、插入式等多种流量计型号。
7、采用EEPROM存贮器，测量运算数据存贮保护安全可靠。
8、具备一体化和分离型两种形式。
9、高清晰LCD背光显示。

管道式电磁流量计技术参数：
                                                                    表1
适用管径  DN25～DN2600(DN25以下为非标)
电极材料  316L(不锈钢)、HC(哈氏C)、HB(哈氏B)、Ti(钛)、Ta(钽)
适用介质  导电率>5us/cm的液体
测量范围  0．1～10m/s(可扩展到15m/s)
量程上限  0.5～10m/s,推荐1～5m/s
精度等级  0.3级、0.5级、1.0级(随口径区分)
输出信号  4～20mADC,负载≤750Ω；0～3KHz,5V有源，可变脉宽，高端有效频率输出：RS485接口
工作压力  1.0MPa,1.6MPa,4.0MPa,16MPa(特殊)
流体温度  -20℃～80℃,80℃～130℃，130℃～180℃  参考衬里材质
环境温度  传感器-40℃～80℃;转换器-15℃～50℃
环境温度  ≤85RH(20℃时)
电缆出口尺寸  M20×1.5
供电电源  220VAC±10%;50Hz±1Hz;24VDC±10%
功      耗  ≤8W
外壳防护等级  一体式：IP65分体式：传感器IP68转换器IP65
接地环材质  1Cr18Ni9Ti(不锈钢)、HC(哈氏C)、Ti(钛)、Ta(钽)、Cu(铜)
连接法兰  国标GB9119-88(DIN2051,BS4504)

管道式电磁流量计工作原理：
        管道式电磁流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料非导磁合金短管。两只电极沿管径方向穿通壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双向方波脉冲劢磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为Ｂ的工作磁场。此时，如果具有一定电导率的液体流经测量管，将切割磁力线感应出电动势Ｅ。电动势Ｅ正比于磁通量密度Ｂ,测量管内径d与平均流速V  的乘积。电动势Ｅ(流量信号)由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流体流量，并能输出脉冲，摸拟电流等信号，用于流量的控制和调节。
