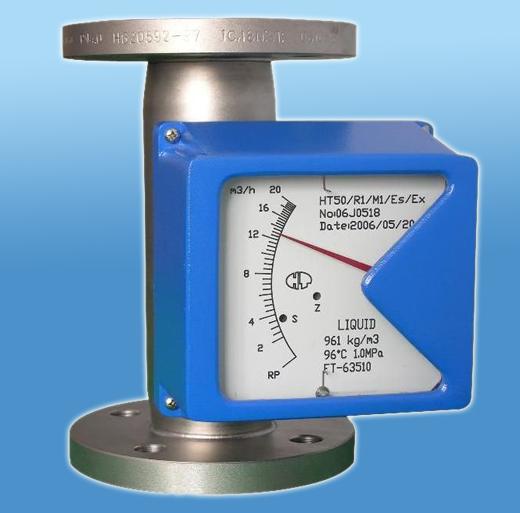

XFR系列浮子流量计

XFR系列浮子流量计原理简要简介

        浮子流量计的构造是在一根截面积自下而上逐渐扩大的垂直锥形金属管1内，装有一个能够旋转自如的由金属或其它材质制成的转子2（或称浮子）。被侧流体从金属管底部进入，从底部进入，从顶部流出。
当流体自下而上流过垂直锥形管时，转子受到两个力的作用：一是垂直向上的推动力。它等于流体流经转子与锥管间的环形截面所产生的压力差：另一个是垂直向下的净重力。她等于转子所受的重力减去流体对转子的浮力。当流量加大使压力差大于转子的净重力时，转子就上升。当压力与转子的净重力相等时，转子处于平衡状态，即停留在一定位置上。在金属管外表面上刻有读数。根据转子的停留位置，即可读出被测流体的流量。
转子流量计是变截面定压差流量计。作用在浮子上下游的压力差为定值。而浮子与锥管见环形面积随流量而变。浮子在锥管中的位置高低即反映流量的大小。
设Vf为转子的体积，Af为转子最大部分的截面积。Pf为转子材质的密度。P为被测流体的密度。若上游环形截面为1-1′，下游环形截面为2-2′，则流体流经环形面所产生的压强差为（p1-p2）.当转子在流体中处于平衡状态时，即转子承受的压力=转子所受的重力－流体对转子的浮力。
于是：
（P1-P2）A1=V1P1g-V1Pg
所以：
P1-P2=V1g-（P1-P）
A1
从上式可以看出，当用固定的转子流量计测量某流体的流量时，式中的Vf、Af、Pf、p均为定值。所以（P1-P2）亦为恒定，与流量无关。仿照孔板流量计的流量公式可写出转子流量计的流量公式。即：
Vs=CRAR
式中：AR——转子与金属管的环形截面积，m2；
            CR——转子流量计的流量系数。无因此，与Re值及转子形状有关，有实验测定或从有关仪表手册中查得。
            当环隙见的Re>104时，CR可取0.98.
由上式可知对某一转子流量计，如果在所测量的流量范围内，流量系数CR为常数时，则流量只随环形截面AR而变。由于金属管是上大下小的锥体，所以环形截面积的大小随转子所处的位置而变，因而可用转子所处位置的高低来反映流量的大小。
XFR系列浮子流量计技术参数
◆测量范围：水（20℃）：1-200000I/h；空气（20℃，0.1.13Mpa）；0.03~4000m3/h
◆量程比：标准型：10：1；特殊型：20：1；
◆精确度：标准型：1.5级；特殊型：1.0级；
◆压力等级：
标准型：DN15－DN50    4.0Mpa；DN80－DN200    1.6Mpa；
特殊型:DN15－DN50      25Mpa    DN80－DN200    16Mpa
◆压力损失：7Kpa～70Kpa；
◆介质温度：标准型：-40℃～100℃；高温型：100℃～450℃；
◆介质粘度：
DN15：n<5mPa.s(F15.1-F15.3)      n<30mPa.s(F15.4-F15.8)；
DN25：n<30mPa.s；
◆环境温度：远传型：40℃～185℃（液晶不会损坏）液晶正常工作在-30℃～80℃
◆连接形式：标准型：DN201标准法兰；特殊型：由用户指定的任意标准法兰或螺纹；
◆电缆接口：隔爆型为1/2NPT内螺纹，其他M20`1.5内螺纹；
◆供电电源：
标准型：24VDC二线制4-20mA（12VCD-32VCD；
报警型：24VDC三线制4-20mA（18VCD-28VCD；
交流型：85-265VCD    50Hz；
电池型：3.6V，7.5AH锂电池，可连续使用三年；
◆  负载特性：
二线制：Rlmax=50?（-12）=600@24V；
报警型：最大负载电阻为200，交流型：最大负载电阻为200；
◆报警输出：上限或下限瞬时流量报警；开关量报警；继电器输出；
◆液晶显示：瞬时流量显示值范围：0-50000（可带小数点）
◆防护等级：IP65.
